Форма записи результатов измерений параметров агрессивной среды в помещениях
Дата |
Время суток, час, мин. |
Параметры внутреннего воздуха |
j, % |
Характеристика агрессивных выделений |
Наименование конструкций, подверженных агрессивным воздействиям |
Площадь конструкции подверженная воздействию агрессивной среды, м2 |
Параметры агрессивной среды на рабочих местах и в зоне строительных конструкций |
Примечание |
|||||||||||||||
№ сечений и пунктов измерений |
Место измерений |
tсух, °С |
tвл, °С |
Источники выделений, наименование оборудования |
Наименование вещества, его химическая формула |
Интенсивность выделения, л/ч, кг/ч |
Температура выделения t, °С |
рН |
Режим работы источников выделений |
концентрация, %, мг/л |
температура t, °С |
pН |
|
||||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||

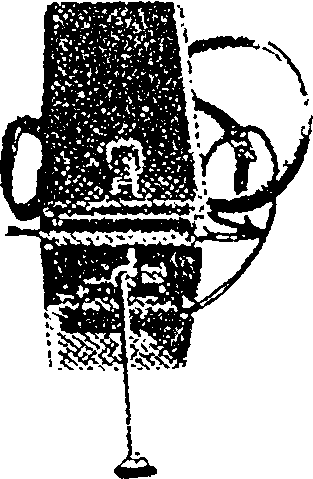

Рис. 3.18. Трехциклонный сепаратор НИИОГАЗ
3.5.21. Отбор проб пыли, накопившейся на конструкциях, производится послойно: с поверхности элемента, из верхнего слоя пыли и из промежуточных слоев не реже чем через 0,1 м по нормали к поверхности. При этом определяются состав пыли, ее насыпной вес и другие показатели.
3.5.22. Количественные анализы проливов жидкости выполняют по перечню определений, предусмотренных СНиП 2.03.11-85.
Пробы проливов в производственных помещениях следует отбирать из зон с постоянным и периодическим воздействием жидкостей при технологических процессах. Из каждой зоны необходимо отбирать две пробы по 0,5 л.
На планы производственных помещений наносятся зоны с постоянным или периодическим воздействием жидкостей и указывается величина концентрации водородных ионов жидкостей (рН). На картах значения рН проливов точки измерений располагаются в углах условных сеток обычно со стороны не более 2 м.
3.5.23. Водородный показатель (рН) определяется с помощью универсальной индикаторной ленты. Участок ленты длиной 1,5-2 см, увлажненный изучаемым раствором, изменяет свою окраску. Сопоставляя полученную окраску ленты с набором прилагаемых цветных эталонов с указанием соответствующих значений рН, получают искомую величину.
3.5.24. Химический анализ проб грунта производится на определении состава водной вытяжки (SО4, Сl', Са" Fе", Мg" и др.) и водородного показателя рН. При этом определяется также влажность грунта.
По результатам химического анализа строят графики распределения солевого состава по глубине шурфов и скважин.
Степень агрессивного воздействия грунта выше уровня грунтовых вод на бетонные и железобетонные конструкции устанавливается в зависимости от показателя агрессивности и зоны влажности по табл. 3 СНиП 2.03.11-85.
3.5.25. В зависимости от степени агрессивности эксплуатационной среды и материала конструкции разрабатываются мероприятия по защите строительных конструкций от коррозии согласно рекомендациям СНиП 2.03.11-85.
