Сумматоры
Сумматоры предназначены для выполнения арифметических действий с двоичными числами (сложения, вычитания, умножения и деления) и относятся к арифметическим устройствам. Арифметические устройства воспринимают переменные "0" и "1" как цифры и выполняет действия над ними по законам двоичной арифметики:
(30.1)
В
(30.1) последнее действие предполагает,
что "1"
переносится в старший разряд. Такие
действия реализует логическая ячейка

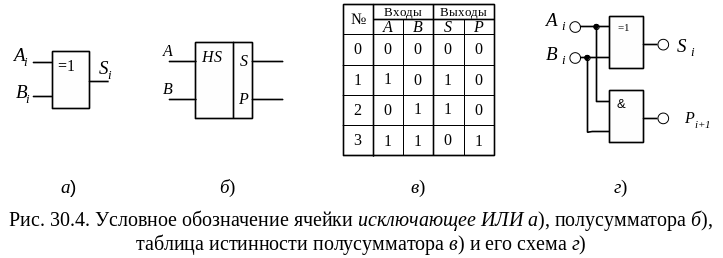

"исключающее
ИЛИ". Ее
схемное обозначение приведено на рис.
30.4, а.
На рисунке
и
– i-е
разряды складываемых чисел,
– сумма.
Суммирование
двоичных чисел выполняется поразрядно,
от младшего разряда
к старшему. Сумма может быть записана
одним числом -
(т.е. "0"
или
"1")
или двумя – Pi;
Si.
Функция Рi
называется переносом в старший разряд.
Рассмотрим пример. Выполним сложение двух цифр: 7 + 5
Важнейшая
из арифметических операций – сложение.
Вычитание – это сложение, в котором
вычитаемое вводится в дополнительном
коде. Дополнительный код образуется
как разность
.
Например, цифра 7
в прямом коде имеет вид 0111. Ее дополнительный
код образуется как разность 16
– 7 = 9, т. е .
1001. Тогда вычитание можно продемонстрировать
следующими примерами:
.
Или
;
.
Переносом старшего разряда пренебрегают. Умножение и деление могут выполняться как последовательное сложение и вычитание.
В зависимости от способа обработки чисел сумматоры могут быть последовательного или параллельного типа. В последовательных сумматорах сложение чисел производится поразрядно, последовательно во времени. В сумматорах параллельного типа сложение всех разрядов происходит одновременно.
Простейшим суммирующим элементом является одноразрядный полусумматор. Он имеет два входа – А и В для двух слагаемых и два выхода – S и P (рис. 30.4, б). Полусумматор обозначается буквами HS (half-sum). Таблица истинности полусумматора приведена на рис. 30.4, в. Таблица показывает, что функция S полностью совпадает с действиями (30.1). Поэтому можно записать:
.
Отсюда следует, что в состав полусумматора должны входить два элемента: "исключающее ИЛИ" и "И" (рис. 30.4, г).
Полный одноразрядный сумматор имеет три входа и два выхода (рис. 30.5, а). На третий вход подается результат переноса предыдущего разряда. На рис. 30.5, б приведена таблица истинности сумматора. Схема одноразрядного сумматора содержит два полусумматора и элемент ИЛИ (рис. 30.5, в).
На
рис. 30.6, а
приведена схема четырехразрядного
параллельного сумматора с последовательным
переносом. Число сумматоров равно числу
разрядов. Выход переноса каждого
предыдущего сумматора соединен со
входом переноса последующего сумматора.
Вход переноса сумматора первого разряда
заземлен (установлен логический "0").
Слагаемые
и
складываются во всех разрядах одновременно,
а перенос
поступает с окончанием сложения в
предыдущем разряде Pi-1.
Сумматоры
выпускаются в виде готовых изделий в
составе многих серий цифровых микросхем.
Например, К155
ИМ3 –
четырехразрядный параллельный сумматор
(рис. 30.6, б).
Вход переноса
имеется только у младшего разряда, а
выход только у старшего Р4.
Это позволяет наращивать микросхемы и
использовать их для выполнения различных
арифметических операций.
