МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ
ЧЕРНІГІВСЬКИЙ ПРОФЕСІЙНИЙ ЛІЦЕЙ ЗАЛІЗНИЧНОГО ТРАНСПОРТУ
ДИПЛОМНА РОБОТА
на тему: «Монтаж електропроводки в квартирному приміщенні»
спеціальність 7137 «Електромонтажник з освітлення та освітлювальних мереж»
Виконав:
уч.гр.ЕМП-5 __________ Максименко О.В.
Перевірив:
викладач ___________ Поджарий М.С.
Рецензія:_______________________________________________________________________________________________________________________________________________________________________________________________________
Чернігів 2013
Завдання до дипломної роботи
Виконати монтаж електропроводки квартирного приміщення, варіант плану квартири обирається за списком в журналі з предмету «Технологія електромонтажних робіт».
Скласти схему електропроводки на плані квартири, та монтажну схему квартири (Графічна частина).
Розрахувати номінальні струми електропроводки та вибрати номінальні поперечні перерізи жил проводів.
Обрати марку проводів, розетки, вимикачі, пристрої захисту електропроводи, пристрій обліку електричної енергії та квартирний щит.
Описати технологічний процес монтажу освітлювальної електропроводки.
Охорона праці при монтажі освітлювальних мереж та електроустаткування.

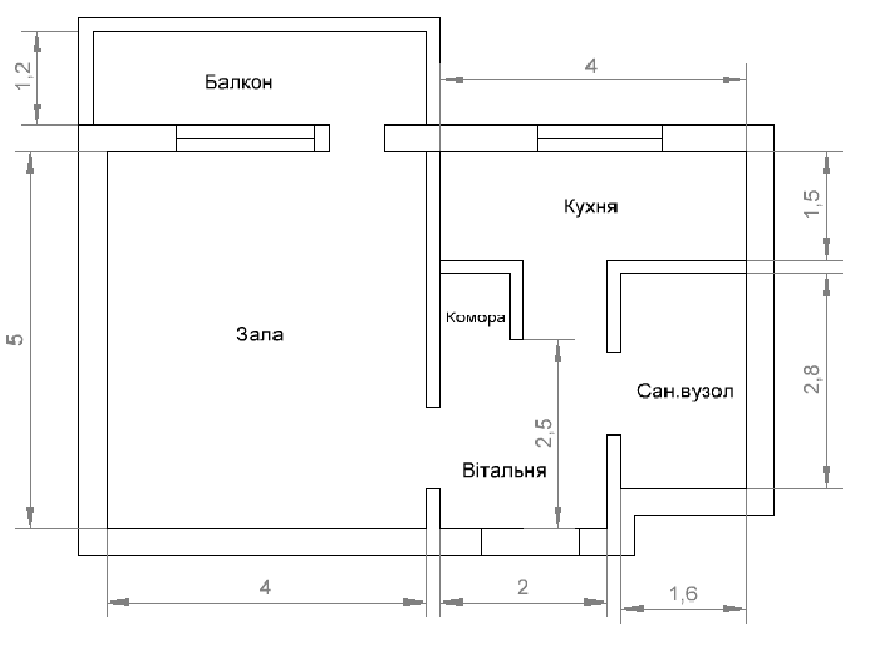

Варіант №17:
Висота стелі 2,5м.
Одиниці виміру – м.
Максименко –прихована під штукатуркою. Деревяна основа.
Таблиця 1 – Номінальні потужності електроприймачів.
№ |
Кімната |
Електроприймачі |
||
Назва |
Повна потужність, (ВА) |
|||
1 |
2 |
3 |
4 |
|
1. |
Кухня |
1))) Холодильник |
150 |
|
2))) Мікрохвильова піч |
1900 |
|||
3))) Ел. чайник |
2400 |
|||
4))) Ел. плита |
2225 |
|||
5))) Ел. витяжка |
240 |
|||
6))) Кухонний комбайн |
1200 |
|||
7))) Посудомийна машина |
1050 |
|||
8))) Кавоварка |
1350 |
|||
9))) Пральна машина |
2100 |
|||
Світильники |
60 |
|||
2. |
Зала |
1)) Телевізор |
180 |
|
2)) Домашній кінотеатр |
500 |
|||
3)) Кондиціонер |
1200 |
|||
Світильники |
18 |
|||
3. |
Спальня |
1) Комп’ютер |
400 |
|
2) Телевізор |
180 |
|||
|
|
|||
4. |
Сан. вузол |
Ел. вентилятор** |
50 |
|
Ел. котел |
6000 |
|||
Світильники |
60 |
|||
5. |
Балкон/комора |
Світильник |
60 |
|
1 |
2 |
3 |
4 |
|
6. |
Вітальня |
Світильники |
150 |
|
7. |
Будь-де |
Пилосмок |
2200 |
|
Праска |
2400 |
|||
Випрямляч волосся |
1500 |
|||
Фен |
2300 |
|||
* Примітка: в однокімнатній квартирі електроприймачі спальні та зали об’єднати.
1. Розрахунок електропроводки
Для того, щоб розрахувати електропроводку, необхідно, спочатку скласти схему.
Спочатку складемо планову схему.

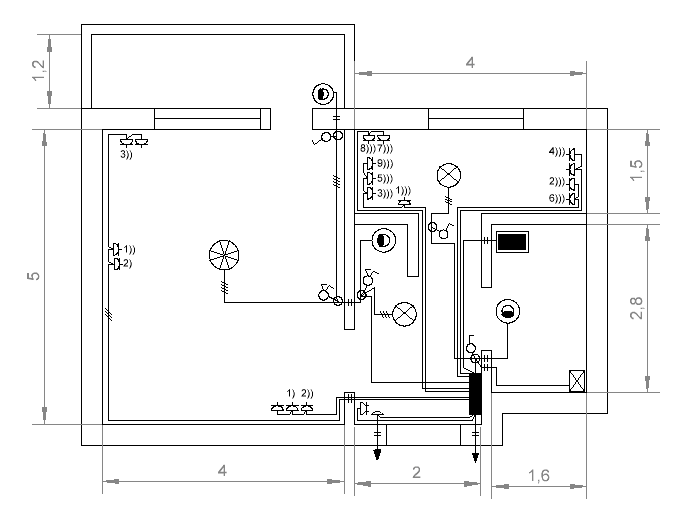

Рис.1 – План квартири з електропроводкою

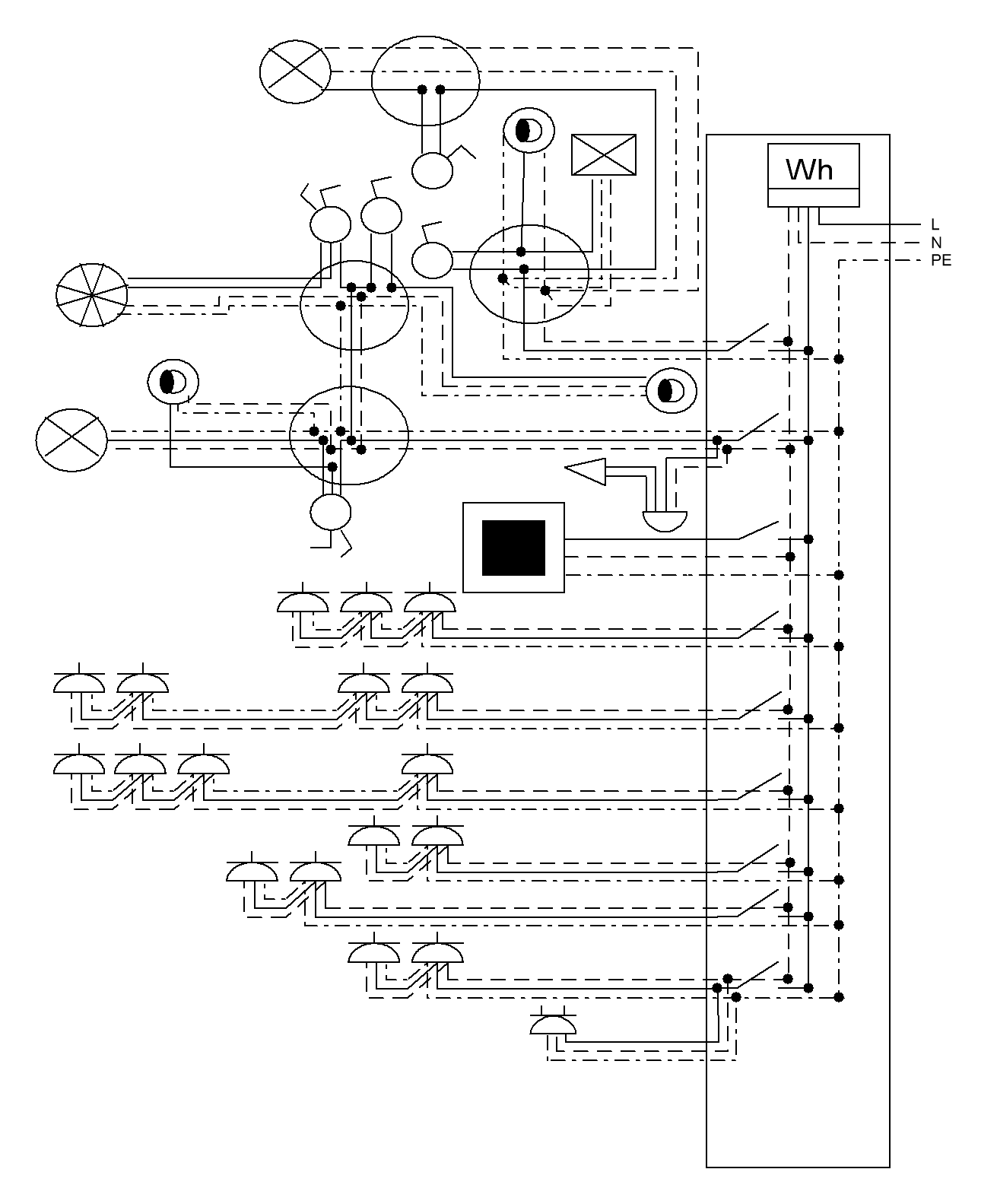

Рис.2 – Монтажна схема квартири
Перед тим як розраховувати електропроводку – потрібно знати потужність кожного споживача, тому слід почати вибір світильників.
Для розрахунку електропроводки в електропроводці необхідно поділити всю електропроводку квартирного приміщення на окремі ланцюги. Кожний ланцюг буде починатися с автоматичного вимикача.
Автомат
№ 1

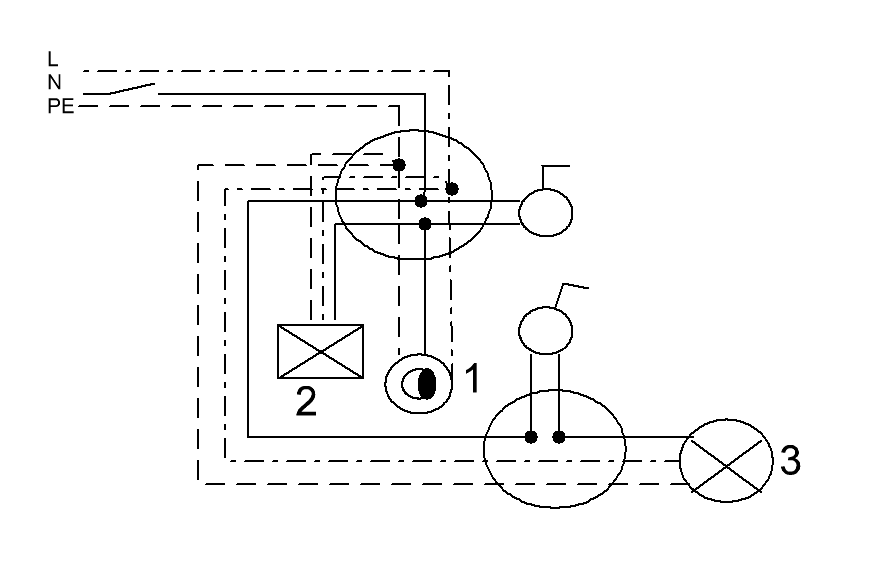

Рис.3 – Монтажна схема що захищена автоматом №1
До цього автомату буде підключено освітлення сан.вузла та кухні.
Розрахуємо потужність світильника (3): Pсв. = Pламп x N
Pл = 60Вт x 1 = 60Вт
Iсв.
=
=
=0,27 А
Розрахуємо потужність світильника (1):
Pсв. = Рламп х N
Pсв. = = 60Вт x 1= 60Вт
Iсв
=
=
=0,27 А
Розрахуємо потужність (2):
P Ел. вентилятор. = 50Вт
I
=
=
= 0 ,22 А
I1+ I2= I(1+2)+ I3 = Iав
0,27 А+0 ,22 А=0,49А+0,27 А=0,76А
№ |
IА |
мм2 |
Розетка |
Авт. вимикач |
1 |
0,76А |
1 |
- |
2A |
Автомат
№ 2

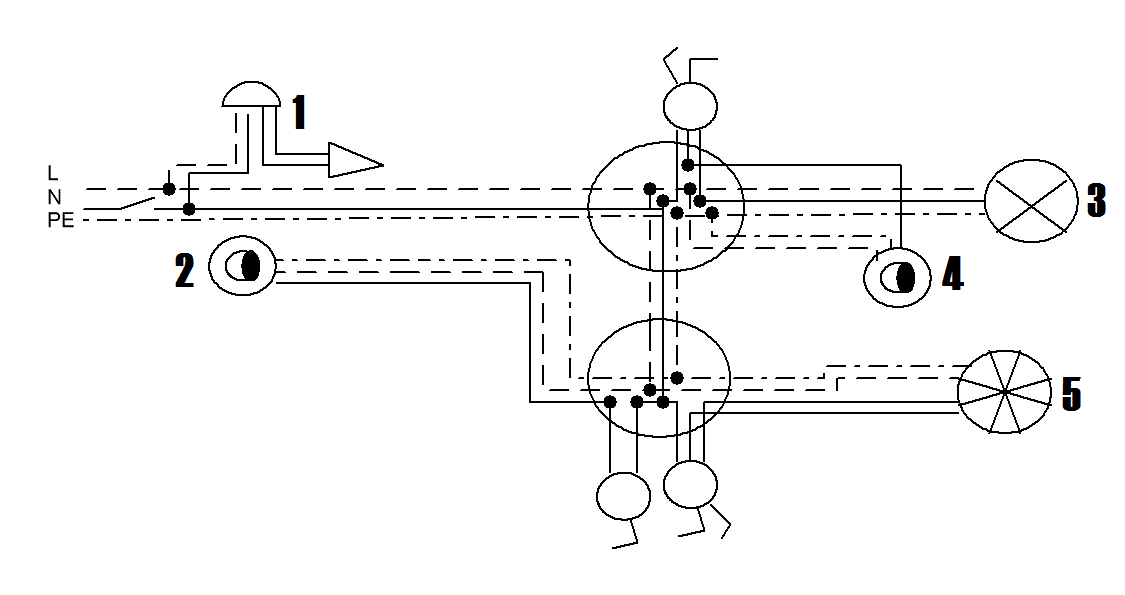

Рис.4 – Монтажна схема що захищена автоматом №2
До цього автомату буде підключено освітлення коморі, балкону, залу та вітальні ,а ще електродзвоник. Розрахуємо потужність ел. котла.
P 1= 1Вт
I.
=
=
=0,004
А
I1= 0,004 А
P 2= 60Вт
I.2
=
=
=0,27
А
I2=0,27 А
P 3= 150Вт
I.3
=
=
=0,68
А
I3=0,68 А
P 4=60Вт
I.4 = = =0,27 А
I4=0,27 А
P 5=180Вт
I.5
=
=
=0,81А
I5=0,81 А
I.2.094
I(2+5) = I2+I5
I(3+4) = I3+I4
Iав =(I(3+4)+ I(2+5) )= I(3+4+ 2+5) + I1
0,27 А+ 0,81А=1,08А I(2+5)
0,68 А+0,27 А=0,97А I(3+4)
0,97А +1,08А =2,05+0,004 =2,054
№ |
IА |
мм2 |
Розетка |
Авт. вимикач |
1 |
2,054 |
1 |
- |
4A |
Автомат № 3

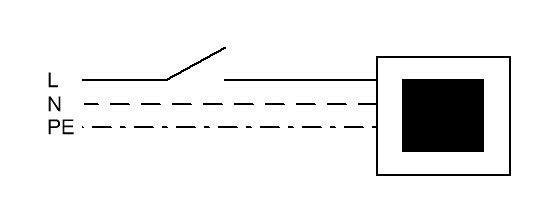

Рис.5 – Монтажна схема що захищена автоматом №3
До цього автомату буде підключено ел. котел. Розрахуємо потужність ел. котла.
P ел. котел = 6000Вт
I.
=
=
=27,27 А
Iав №2=27,27 А
№ |
IА |
мм2 |
Розетка |
Авт. вимикач |
1 |
27.27 |
2x5 |
- |
32A |
Автомат № 4

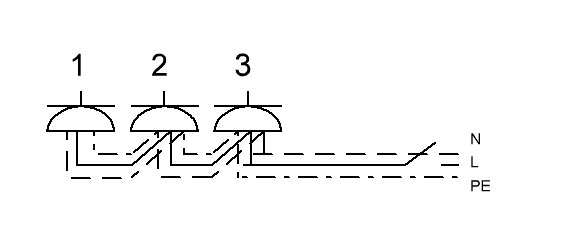

Рис.6 – Монтажна схема що захищена автоматом №4
I1= =10А
I2=400 Вт * 0.8=320 Вт / 220 Вт =0.45А
I3= 500 Вт * 0.8=400 Вт / 220 Вт =1.81А
I= I1+I2= I(1+2)+I3=10А+0.45А= 10.45А + 1.81=12.26А
№ |
IА |
мм2 |
Розетка |
Авт. Вимикач |
1 |
10 |
1 |
10А |
16A |
2 |
0.45 |
1 |
10А |
|
3 |
1.81 |
1 |
10А |
Автомат № 5

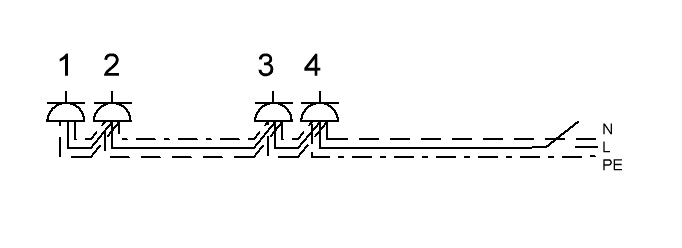

Рис.7 – Монтажна схема що захищена автоматом №5
I1= =10А
I2=1200Вт * 0.8=960 Вт / 220 Вт =4.36А
I3= 180Вт * 0.8=144 Вт / 220 Вт =0.65А
I4= 180 Вт * 0.8=144 Вт / 220 Вт =0.65А
I= I1+I2 = 10А + 4.36А=14.36А
I= I3+I4 =0.65А + 0.65А =1.30А
I= I1+I2= I(1+2)+I3 = I(1+2+3) +I4 =10А + 4.36А=14.36+ 0.65А= 0.65А=15.01+0.65 =15.66А
№ |
IА |
мм2 |
Розетка |
Авт. Вимикач |
1 |
10А |
1.5 |
10А |
20A |
2 |
4.36А |
1.5 |
10А |
|
3 |
0.65А |
1.5 |
10А |
|
4 |
0.65А |
1.5 |
10А |
Автомат № 6

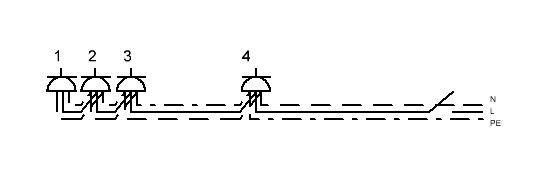

Рис.8 – Монтажна схема що захищена автоматом №6
I1=2100 Вт * 0.8=1680 Вт / 220 Вт =7.63А
I2=240Вт * 0.8=192 Вт / 220 Вт =0.87А
I3= 2400Вт * 0.8=1920 Вт / 220 Вт =8.72А
I4= 150 Вт * 0.8=120 Вт / 220 Вт =0.54А
I= I1+I2= I(1+2)+I3 = I(1+2+3) +I4 =7.63А + 0.87А=8.35+ 8.72А=17.07 + 0.54А =17.61
№ |
IА |
мм2 |
Розетка |
Авт. Вимикач |
1 |
7.63А |
2.5 |
10А |
20A |
2 |
0.87А |
2.5 |
10А |
|
3 |
8.72А |
2.5 |
10А |
|
4 |
0.54А |
2.5 |
10А |
Автомат № 7

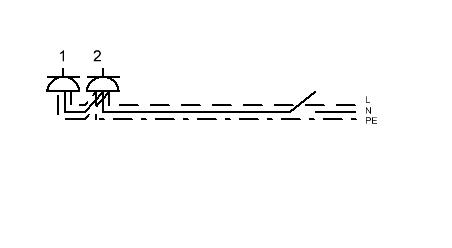

Рис.9 – Монтажна схема що захищена автоматом №7
I1=1900 Вт * 0.8=1520Вт / 220 Вт =6.90А
I2=1200Вт * 0.8=960 Вт / 220 Вт =4.36А
I= I1+I2 =6.90А + 4.36А =11.26 А
№ |
IА |
мм2 |
Розетка |
Авт. Вимикач |
1 |
6.90А |
1 |
10А |
16A
|
2 |
4.36А |
1 |
10А |
Автомат № 8
Рис.10 – Монтажна схема що захищена автоматом №8
I1=1350 Вт * 0.8=1080Вт / 220 Вт =4.90А
I2=1050Вт * 0.8=960 Вт / 220 Вт =4.36А
I3=20А
I= I1+I2 = I(1+2) + I3=4.90А +4.36А=9.26+20А =29.26 А
№ |
IА |
мм2 |
Розетка |
Авт. Вимикач |
1 |
4.90А |
4 |
10А |
32A |
2 |
4.36А |
4 |
10А |
|
3 |
20А |
4 |
10А |
Автомат № 9
Рис.11 – Монтажна схема що захищена автоматом №9
I1=2225 Вт * 0.8=1780Вт / 220 Вт =8.09А
I2=10А
I= I1+I2 =8.09А +10А =18.09А
№ |
IА |
мм2 |
Розетка |
Авт. Вимикач |
1 |
8.09А |
1.5 |
10А |
20A |
2 |
10А |
1.5 |
10А |

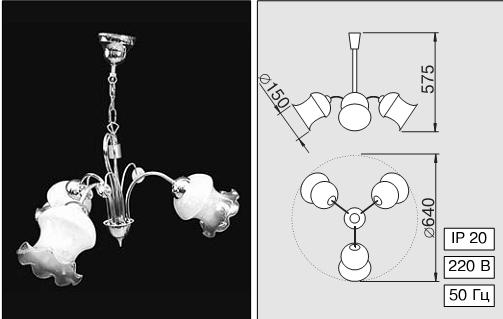

Рис.12 - Світильник для зали
Люстра НСБ51-3х60-036. Кількість і потужність ламп 3х60Вт. Тип патрону Е27. Арматура: металева білого кольору з декоративними елементами. Плафони «Тюльпани» з матового скла.

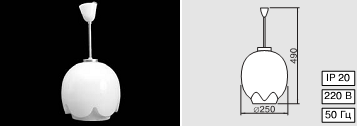

Рис.13 - Світильник для вітальні
Світильник НСО 17150001 “Тюльпан” Кол-во и мощность ламп: 1х150 Вт.
Тип патрона: Е27. Масса: 1,4 кг.
Рассеиватель: силикатное стекло.

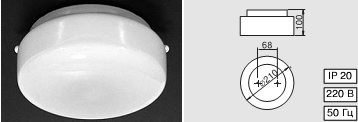

Рис.14 - Світильник для кухні
Світильник НББ 0160 “Таблетка”Предназначен для общего освещения
помещений.Колво и мощность ламп: 1х60 Вт.
Тип патрона: Е27.Масса: 1,3.
Основание: металлическое.
Рассеиватель: силикатное стекло.
Рис.15 - Світильник сан. вузла
Світильник AVH 11 настенный
Предназначен для общего освещения помещений
сповышенной влажностью и температурой окружающей среды.
Колво и мощность ламп: 1х60 Вт.
Тип патрона: Е27. Масса: 1.3 кг.
Максимальная температура окружающей среды: 125°С.
Основание: термостойкий полиэстер белого цвета.
Рассеиватель: силикатное стекло, термостойкое.
Рис.16 - Світильник для комори та балкону
Світильник 6012S (0401) чёрный
Предназначен для общего освещения помещений с повышенн
влажностью и запыленностью, для наружной установки.
Колво и мощность ламп: 1х60 Вт.
Тип патрона: Е27.
Масса: 1.2 кг.
Основание: алюминиевый сплав, окрашенный в черный цвет
Рассеиватель: силикатное стекло.
Тепер виберемо електродзвоник.
Рис.17 - Звоник
Звоник Москва
Підключення 220 Вольт
Потужність 1 Вт
Після виконаних розрахунків виберемо почергово для кожної кімнати електроустановчі прилади.
З початку виберемо виберемо розетки та вимикачі для вітальні.
Рис.18-Розетка для вітальні
Розетка подвійна з заземленням і захисними шторками.
Розрахована на напругу 250 V.
Номінальний струм 16А.
IP 4,0
Фірми Аcko
Рис.-19 Вимикач двохклавішний для вітальні
Виключатель двохклавішний з світловим індикатором
Розрахований на напругу 250 V, 50Гц
Номінальний струм 10А.
IP 2,0
Фірми Аcko
Виберемо виключатель для сан. Вузлу
Рис.20- Вимикач для сан.вузлу
Виключатель одноклавішний
Розрахований на напругу 250 V, 50Гц
Номінальний струм 10А.
IP 2,0
Фірми Аcko
Виберемо розетки та вимикачі для кухні.
Рис.21- Вимикач для кухні
Виключатель одноклавішний
Розрахований на напругу 250 V, 50Гц
Номінальний струм 10А.
IP 2,0
Фірми Аcko
Рис.22- Розетки для кухні
(Всі десять розеток на кухні будуть однакові ,але будуть розділені по
групах в різні рамки)
Всі розетки мають контакт для заземлення.
Розрахований на напругу 250 V, 50Гц
Номінальний струм 16А.
IP 2,0
Фірми Kopp
Рис.23- Рамка на одне місце
Розмір 81х81мм
Фірми Kopp
Рис.24- Рамка на два місця
Розмір 151х51мм
(Таких рамок буде три)
Фірми Kopp
Рис.25- Рамка на три місця
Розмір 223х81мм
Фірми Kopp
