2.2 Размещение камеры убежища в конвейерном (откаточном) штреке

Анализ формулы (10) показывает, что при определенных соотношениях, входящих в уравнение, y, даже при J´ = 0, может быть меньше нуля. Это означает, что запаса кислорода респиратора не хватает горноспасателю, чтобы дойти до вентиляционной выработки. В этом случае камера-убежище размещается в конвейерном (откаточном) штреке. И место её расположения y в метрах в этом случае (рис.3) также находится из рассмотрения баланса кислорода.

, (11)

где К – количество участков с разной энергоёмкостью, находящихся на расстоянии y от лавы, откуда

(12)

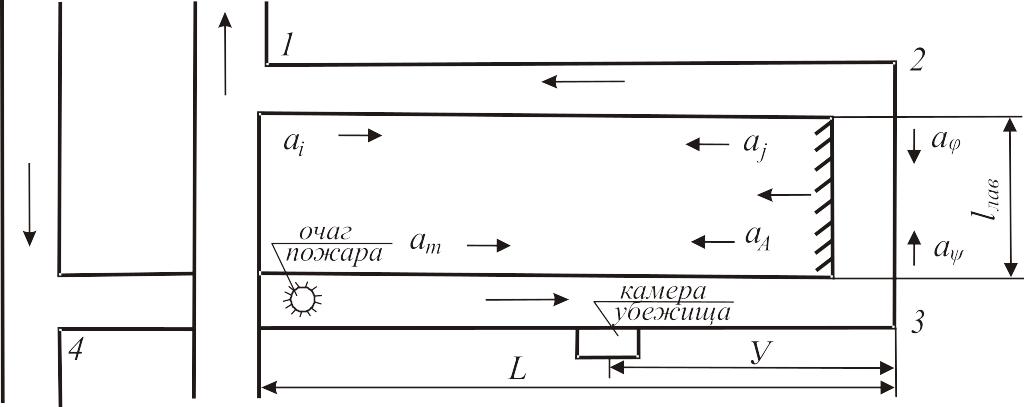

Рис.3. Схема выемочного участка с камерой-убежищем в конвейерном

(откаточном штреке)

Однако при решении уравнения при определенном соотношении параметров и в этом случае y может быть меньше нуля, Это означает, что запаса кислорода в респираторе достаточно респираторщику, чтобы дойти до лавы, где, естественно, устанавливать камеру-убежище нельзя. И её можно установить в откаточном (конвейерном) штреке, так чтобы запаса кислорода после переснаряжения респиратора в камере-убежище хватило горноспасателю выйти на свежую струю:

(13)

откуда:

. (14)

Месторасположение камеры-убежища определяется, в первую очередь, горно-геологическими условиями, но исходя из экономической целесообразности, оно должно быть как можно дальше от лавы, т.е.

. (15)

где К´ - количество участков с разной энергоёмкостью их преодоления, находящихся на расстоянии y от лавы.

Если в соответствии с Планом ликвидации аварий этой же камерой-убежищем должны воспользоваться и горнорабочие, появляются дополнительные требования к размещению, как самих специальных камер-убежищ, так и других коллективных средств защиты – пунктов переключения в резервные самоспасатели. Зная тип самоспасателя, который находится у горнорабочего, можно рассчитать хватит ли его времени защитного действия Т_ВЗД на преодоление расстояния, которое отделяет его рабочее место от места расположения камеры-убежища, для этого должны выполняться условия:

(16)

в случае если камера-убежище располагается в вентиляционном штреке и

. (17)

если располагается в откаточном, где l – длины участков с разными условиями движения; V – скорости передвижения горнорабочего на каждом участке, соответствующей нагрузке средней тяжести, которые нормированы в Уставе ГВГСС.

Если времени защитного действия самоспасателя окажется недостаточно для преодоления пути до камеры-убежища, на таком маршруте должен быть размещен дополнительный пункт переключения в резервные самоспасатели. Местонахождение его определяется из следующих посылок. Зная размещение людей на рабочих местах при нормальной работе можно найти распределение длин маршрутов, которые преодолевают горняки. Найдя максимальное значение этого распределения от камеры L_кам получаем одну границу мест расположения пунктов. Вторая граница определяется из условия, что ВЗД резервного самоспасателя Т_рез, находящегося в пункте, должно хватить, по крайней мере, для достижения камеры-убежища.

Аналогичным образом необходимо проанализировать и участок после камеры-убежища на необходимость установки там пунктов переключения или ещё камеры-убежища, если на предыдущем участке необходимо устанавливать пункт переключения. Места размещения пунктов переключения и камер-убежищ должны согласовываться каждый раз при согласовании планов ликвидации аварий руководителем предприятия совместно с представителями ГВГСС и НИИГД и ПБ «Респиратор» один раз в 6 месяцев.

Варьируя расположение коллективных средств защиты в пределах, определяемых полученными соотношениями можно не только оптимизировать их размещение, но и повысить безопасность аварийных выходов при эксплуатации длинных выемочных столбов, а также повысить надежность многоступенчатой системы самоспасения за счет объективно правильного и рационального выбора типа самоспасателя, возможно, малогабаритного, постоянно носимого горнорабочим.
