Министерство сельского хозяйства

Российской федерации

ФГОУ ВПО “Тюменская государственная сельскохозяйственная академия“

МТИ

Кафедра “Сельскохозяйственных и мелиоративных машин”

Дисциплина “Сельскохозяйственные машины”

Курсовой проект

На тему: “Расчет и проектирование зерноочистительной машины”

Выполнил.

Студент группы 522: Калинин В. Н.

Проверил.

Руководитель: Абрамов. О.Н.

г. Тюмень 2012г.

1. Разработка технологического процесса очистки зерна

1.1.Вводные замечания

Технологический процесс очистки зерна – это совокупность операций (способов), последовательно осуществляемых над зерновым ворохом (зерновой смесью) с целью получения качественных семян или продовольственного зерна.

Все способы очистки основаны на различии физико-механических свойств семян очищаемой культуры и примесей (зерновых, сорных, органических и т.д.). То физико-механическое свойство, по которому возможно отделение от семян примесей, называют признаком деления. Признаками деления являются: критическая скорость (скорость витания), геометрические размеры(ширина, толщина и длина), плотность и т.д. Значение признаков деления любого компонента зерновой смеси колеблются от минимального до максимального, поэтому сам признак является случайной величиной. В связи с этим при проектировании технологического процесса применяют вариационные кривые (полигоны распределения) признаков деления компонентов зернового вороха. В справочной литературе приводятся не полигоны распределения, а минимальные и максимальные значения или числовые характеристики: среднее арифметическое значение М и среднее квадратичное отклонение G признаков деления компонентов, распределения по нормальному закону (Гаусса).

Поэтому предлагаемая методика проектирования технологического процесса очистки зерна использует теоретические кривые распределения признаков деления составляющих зерновой смеси.

1. Построение кривых распределения признаков деления компонентов вороха

Исходные данные

Номер варивнта	Очищаемая культура	Номер набора примесей	Производительность машины. т/ч.	Проектная разработка
2	пшеница	2	3	Воздушная очистка

Состав и содержание примесей в наборе %.

примеси	содержание %
овес	4,2
гречиха	2,8
вьюнок полевой	4
полова	2
крупные	1

Числовые характеристики физико – механических свойств семян очищаемых культур и примесей

Культура и примеси	критическая скорость			ширина			толщина			длина
	M	δ	M		δ	M		δ	M		δ
пшеница	10	0,5	2,8		0,4	2,7		0,38	6,4		0,76
овес	7,4	0,56	2,56		0,3	2,32		0,32	10,9		1,55
гречиха	8,55	0,65	2,86		0,28	2,56		0,28	4,56		0,27
вьюнок полевой	7	0,63	2,4		0,23	2		0,2	3,4		0,33
полова	2	0,33	----		----	----		----	----		----

Минимальные и максимальные значения признака деления определяются по простым зависимостям:

X_min = M - 3δ

X_max = M + 3δ

где X – признак деления;

U_кр – критическая скорость;

a – ширина;

b – толщина;

l – длина.

Кроме того необходимо вычислить максимальное значение функции распределения компонента

Зачётные данные заносятся в таблицу 1.1

Таблица 1.1 Данные для построения кривых

распределения признаков деления

Культура и примеси	кр скорость
	м	δ	Xmin	Xmax	0,4/δ
пшеница	10	0,5	8,5	11,5	0,8
овес	7,4	0,56	5,72	9,08	0,714285714
гречиха	8,55	0,65	6,6	10,5	0,615384615
вьюнок	7	0,63	5,11	8,89	0,634920635
полова	2	0,33	1,01	2,99	1,212121212
ширина
пшеница	2,8	0,4	1,6	4	1
овес	2,56	0,3	1,66	3,46	1,333333333
гречиха	2,86	0,28	2,02	3,7	1,428571429
вьюнок	2,4	0,23	1,71	3,09	1,739130435
полова
толщина
пшеница	2,7	0,38	1,56	3,84	1,052631579
овес	2,32	0,32	1,36	3,28	1,25
гречиха	2,86	0,28	2,02	3,7	1,428571429
вьюнок	2	0,2	1,4	2,6	2
полова
длина
пшеница	6,4	0,76	4,12	8,68	0,526315789
овес	10,9	1,55	6,25	15,55	0,258064516
гречиха	4,56	0,27	3,75	5,37	1,481481481
вьюнок	3,4	0,33	2,41	4,39	1,212121212
полова

Для построения кривых распределение признака деления какого-либо компонента зернового вороха (рис.1) необходимо из точки, соответствующей среднему арифметическому значению М, восстановить в принятом масштабе ординату . По полученной верхней точке и двум нижним, определяющим Х_min и X_max , строится теоретическая кривая распределения с учётом того, что перегибы симметрических линий ее находятся в точках М ± G

Построение кривых распределения признака деления зернового вороха

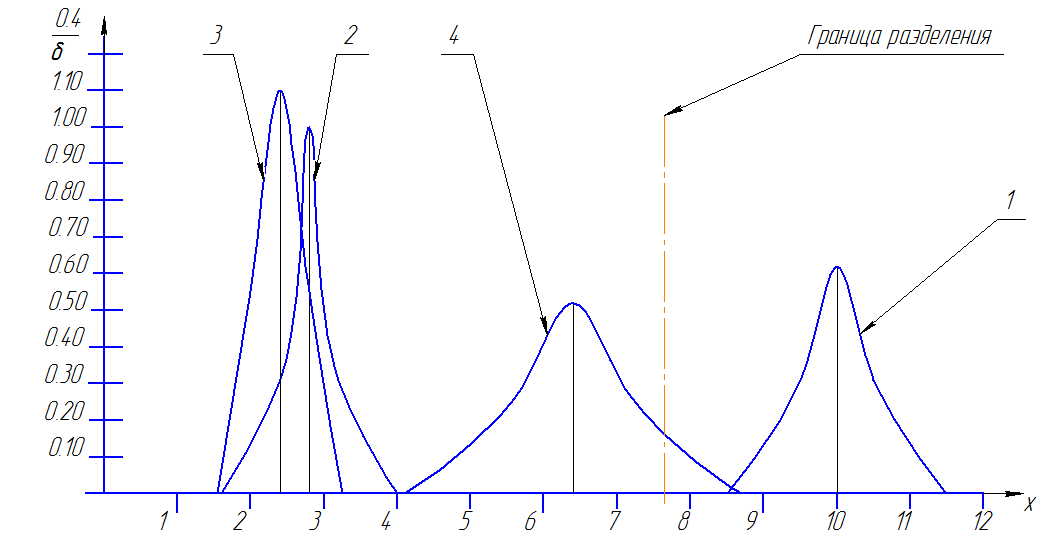

Рис.1 Кривые распределения признака деления компонентов зернового вороха:

1 – очищаемая культура; 2 – примесь, отделяемая частично; 3 – примесь, отделяемая полностью; 4 – примесь, которая не отделяется по данному признаку.

Для того, чтобы группа кривых распределения не была скучена, нужно принимать при построении соответствующий масштаб признаков деления.

.
