6. Компоновка и технические условия проектирования напорных коммуникаций

В нашей стране накоплен большой опыт проектирования, строительства и эксплуатации насосных станций. Для освоения этого опыта необходимо познакомиться с наиболее типичными приемами их компоновки и проектирования. Поэтому ниже приведено несколько типовых примеров компоновки насосных станций. Компоновка заглубленной насосной станции с погружным сква-жинным агрегатом показана на рис. 9.11, а. Насосная станция состоит из двух круглых в плане водопроводных камер, собранных из стандартных элементов. В одной камере размещены оголовок скважины и вантуз на водоподъемной трубе, а во второй — обратный клапан, задвижка, расходомер и дренажный насос для удаления воды из обеих камер. Пусковая аппаратура и приборы автоматики находятся в специальном шкафу на поверхности земли или в небольшом наружном павильоне. Для демонтажа насосного оборудования используют привозной автокран. Оборудование демонтируют через люк камеры.

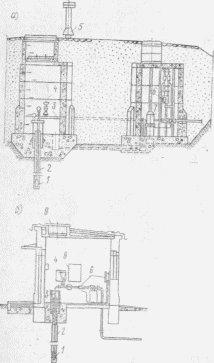

Рис. 9.11. Насосные станции с погружными насосами 1— скважинный насос; 2 — обсадная труба; 3 — напорный трубопровод; 4 — вантуз; 5 — вентиляционная труба; 6 — расходомер; 7 — дренажный насос; 8 — щит автоматического управления насосным агрегатом; 9 — люк для демонтажа насоса

На рис. 9.11,6 приведен типовой проект насосной станции с погружным насосным агрегатом, где предусмотрен наземный павильон над оголовком скважины, в котором размещены контрольно-измерительные приборы, щиты с пусковой аппаратурой и аппаратурой автоматического управления насосным агрегатом. Насосное оборудование демонтируют также привозным краном через люк в перекрытии павильона.

Аналогично описанному устраивают и насосные станции с насосными агрегатами типа АТН или НА. Павильон в этом случае располагают так, чтобы скважина находилась рядом с его геометрическим центром.



7. Капитальные вложения и эксплуатационные расходы при проектировании, строительстве и эксплуатации гидроузлов насосных станций. Технико-экономическое сравнение вариантов при проектировании насосных станций

Смета на капитальные вложения при строительстве гидроузла машинного водоподъема

Смета составляется по укрупненным показателям, которые учитывают полную стоимость сооружений и оборудования с учетом накладных рас­ходов, плановых накоплений и т. д. Укрупненными показателями могут быть 1 кВт установленной мощности, 1 м3 объема здания, 1 кг оборудования и т. д. Расчет по смете удобно вес­ти. Числовой расчет соответствует рассматриваемому примеру.

Таблица 7

Смета капитальных вложений

Наименование сооружения и оборудования	Единица измерения	Количество	Стоимость
			Единицы, рvб.	Общая, рvб.
Здание насосной станции с водозабором Qmax·Нр = 3,2·70	м3/с	224	5,72	1281.28
Напорный водовод с учетом 4 % на неучтенные работы и 6 % плановых накоплений	пог. м	2850	192,5	548625
Всего				549906.28

Стоимость опредяется по параметру Qp, Нр, согласно напорного водовода - взята из табл. 10.2. с учетом коэффициента 1,1 (на плановые накопления 6 % и неучтенные работы 4 %), водовыпускного - по [6] с уче­том указанного коэффициента сооружения 1,1.
