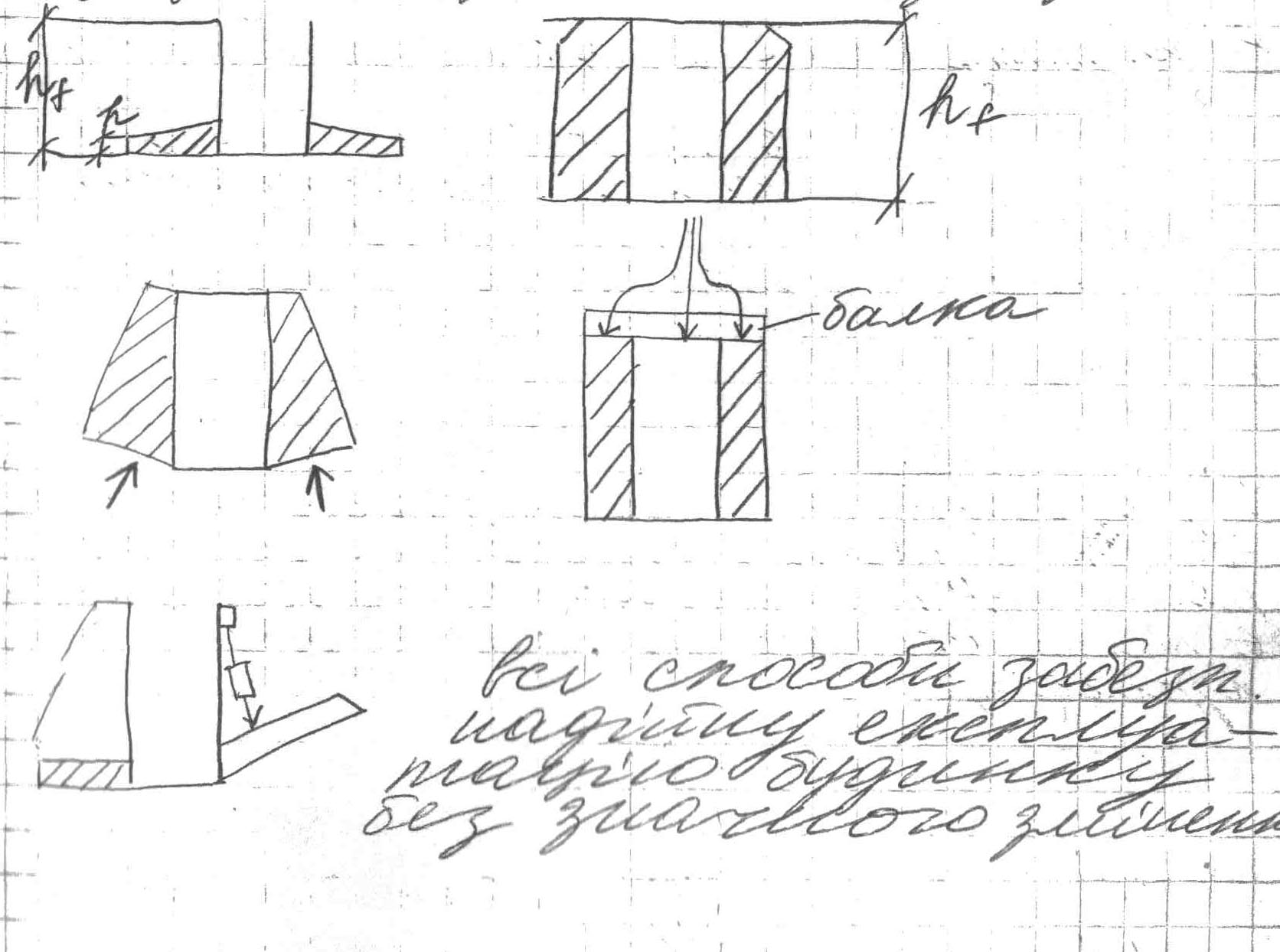

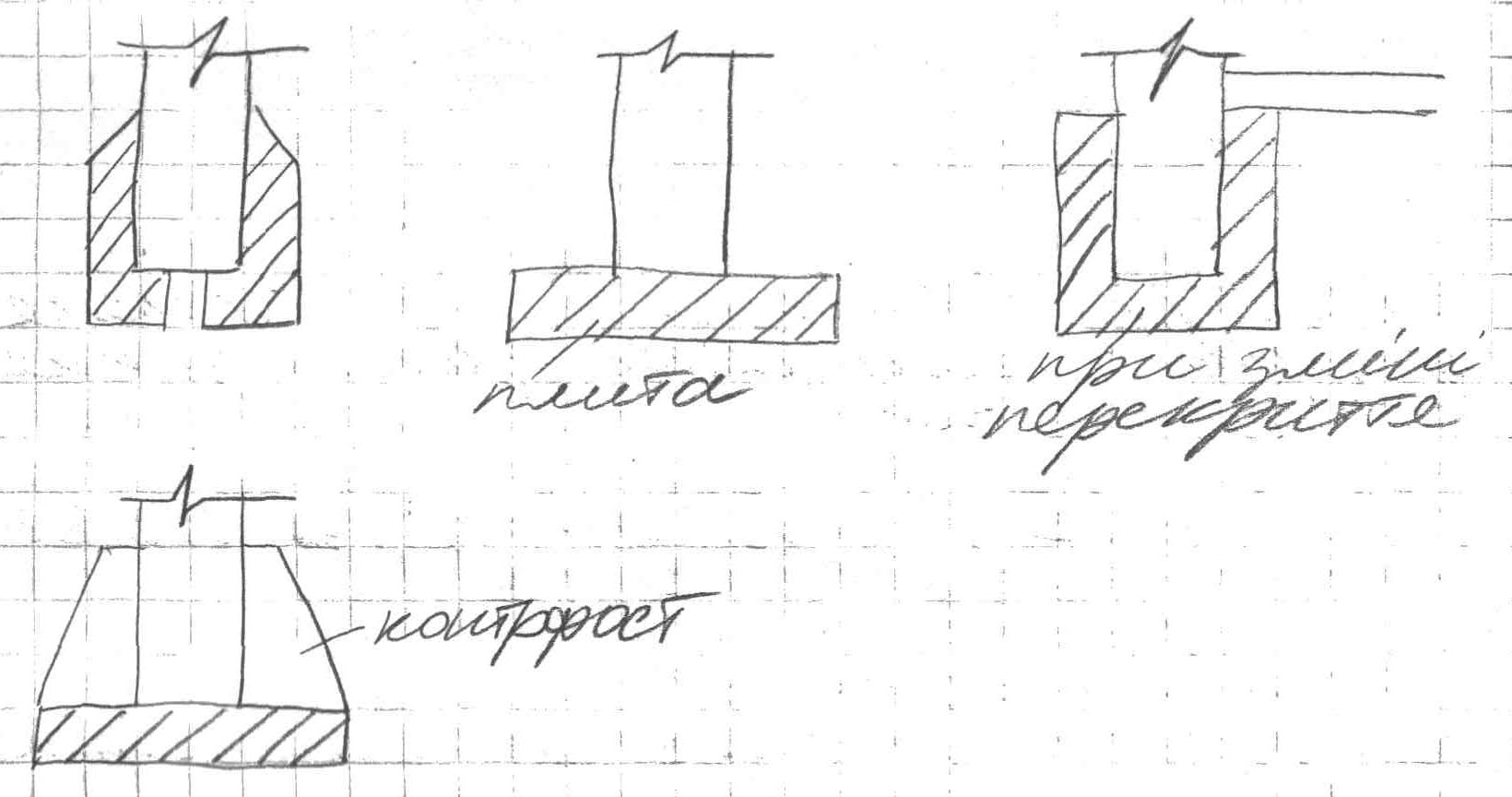

1. Варіанти підширення стрічкового бутового фундаменту

1.Двохстороннє ід ширення

2. Двохстороннє підширення з заглибленням

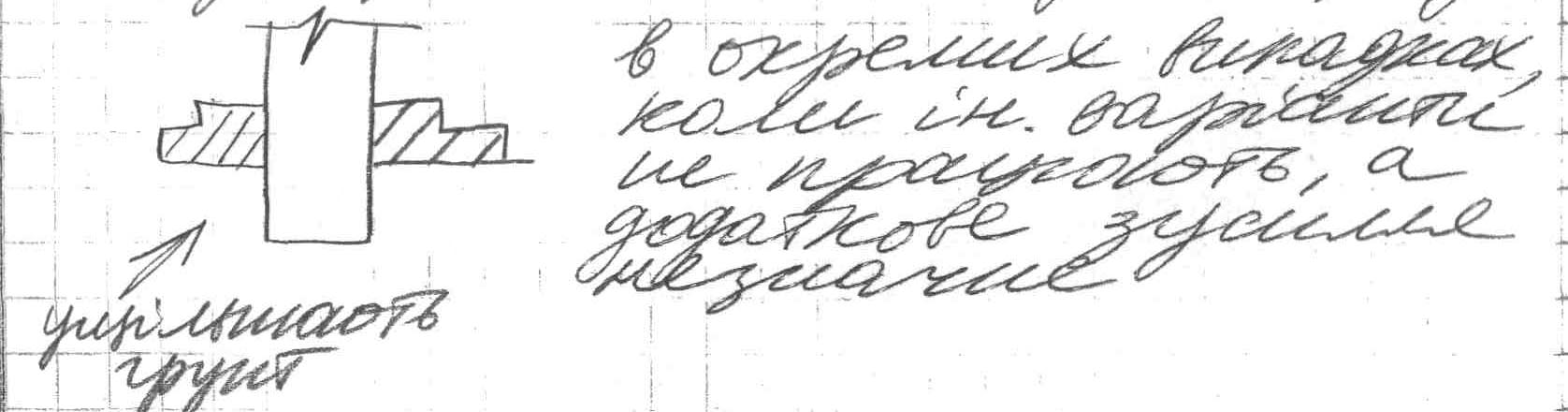

3.Підширення вище підошви фундаменту

2. Розрахункова схема визначення деформації основи методом пошарового підсумування

Рекомендується дотримуватись такого порядку розрахунку:

1. Скласти основу розрахункової схеми, для чого на спрощений інженерно-геологічний переріз в масштабі показати нашарування з поверхні ґрунтів – ІГЕ на ділянці розрахункового перерізу фундаменту, вказавши їх товщину (потужність) та показники (_ІІ.і, Е_і, _sb.i). Нанести на цю схему переріз фундаменту (вказавши розміри b, d).

2. Визначити напруження _mt, _zg.0, _zp.0.

3. Побудувати епюру природного тиску _zg, для чого визначити величини _zg.і на підошві кожного ІГЕ, що залягає нижче підошви фундаменту. Доцільно визначати _zg.і до глибини (3…4)b від підошви фундаменту, де b – ширина підошви фундаменту. Перенести отримані дані на розрахункову схему.

4. Призначити товщину розрахункових шарів . Нанести їх на розрахункову схему.

5. Побудувати епюру додаткового тиску _zр, для чого визначити додатковий тиск на покрівлі та підошві кожного розрахункового шару. Нанести ці дані на розрахункову схему.

6. Визначити положення нижньої границі стисливої зони по відповідному співвідношенню 0.2_zg.i = _zp.i чи 0.1_zg.i = _zp.i. Умова вважається виконаною, якщо різниця між правою та лівою частиною рівності не буде перевищувати 1 кПа. Визначити величину стисливої зони Н_с. Нанести її на розрахункову схему.

7. Розрахувати осідання кожного розрахункового шару, що знаходиться в межах стисливої зони. Для цього необхідно визначити середнє значення _zр.і за формулою (5), а потім по формулі (4) і величину S_i ( при цьому приймається  = 0.8). Сума всіх значень S_i дає розрахункове значення осідання S. На практиці вручну цей розрахунок виконують в табличній формі або у вигляді аналітичного ряду.

8. Перевірити виконання умови S  S_u. Якщо умова не виконується, приймається рішення про зміну розмірів фундаменту, щоб в новому розрахунку осідання ця умова виконувалась. Тут також можливий варіант покращення властивостей ґрунту основи за рахунок ущільнення, закріплення або заміни слабкого ґрунту на надійний (влаштуванням ґрунтової подушки).

Білет №20

1. Законструювати підсилення стрічкового бутового фундаменту під ширенням і заглибленням

При підсиленні ОіФ вимоги до основних підходів в розрахунках зберігаються як для повних ф-тів. Проте розрахунки повинні виконуватись для 2-х стадій:

1. до підсилення ОіФ

дає можливість переконатись, що підсилення необхідне та визначає спосіб і об’єм такого підсилення. При цьому можливе проведення 2-х розрахунків:

а) за станом на період обстеження

б) за проектними змінами при реконструкції чи перепрофілюванні будівлі (споруди)

2. після підсилення ОіФ

розрахунки включають допустимість прийнятих розмірів ф-тів після підсилення. В разі необхідності вони будуть відкориговані.

Розрахунок ОіФ для ф-тів неглибокого закладання ведуть за ІІ-им граничним станом – за деформаціями основи. В разі необхідності для слабких основ виконують розрахунок по несучій здатності основи. Також виконують розрахунки по міцності матеріалу ф-тів.

Для з/б фундаментів, що підсилюються виконують розрахунок по матеріалу, по навантаженню для І гр. стану як на період обстеження, так і на період підсилення.

Це такі розрахунки:

1. На продавлювання фундаменту колоною, підколонником, підширенням чи стіною.

Також на продавлювання виконують розрахунок з/б ростверків. Враховуючи положення крайніх паль по підошві в межах призми продавлювання та наявність стакану для збірних колон. Виконують розрахунок на продавлювання ростверку крайньою палею.

2. Перевіряють армування плитної частини фундаменту на згинальний момент при можливості проявлення зворотного моменту виконують додаткові розрахунки (при наявності навантаження на підлозі, технологічного впливу на консольній частині фундаменту)

3. На позацентровий стиск розраховують фундаменту стінку та підколонник. Ці елементи перевіряють на сприйняття горизонтального навантаження

4. Перевіряють роботу консольних частин фундаменту на поперечне зусилля

5. Виконують розрахунок матеріалу за деформаціями
