Ноу впо «Институт телевидения, бизнеса и дизайна» Кафедра дизайна

Курсовой /дипломный проект

на тему:

Зав. кафедрой:_________________/А.Мещанинов/

Руководитель проекта: ____________/_____________/

Автор:________________/_______________/

«___»___________ 201_

Санкт-Петербург

201_г.

ПРИЛОЖЕНИЕ 3.

Условный пример графических материалов проекта по заданию Б2. (1-й семестр 2-курс, бакалавры)

план участка

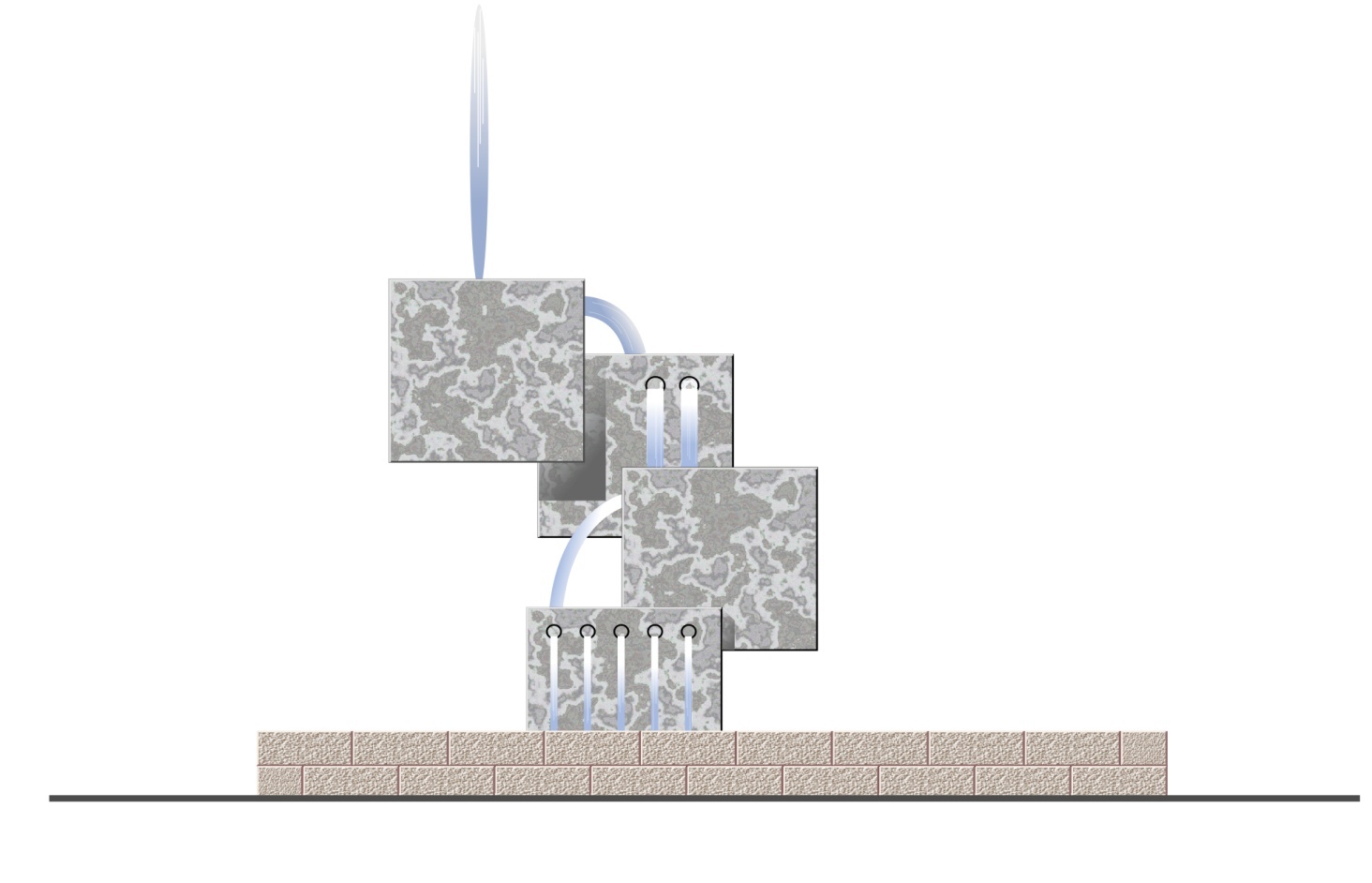

фасад

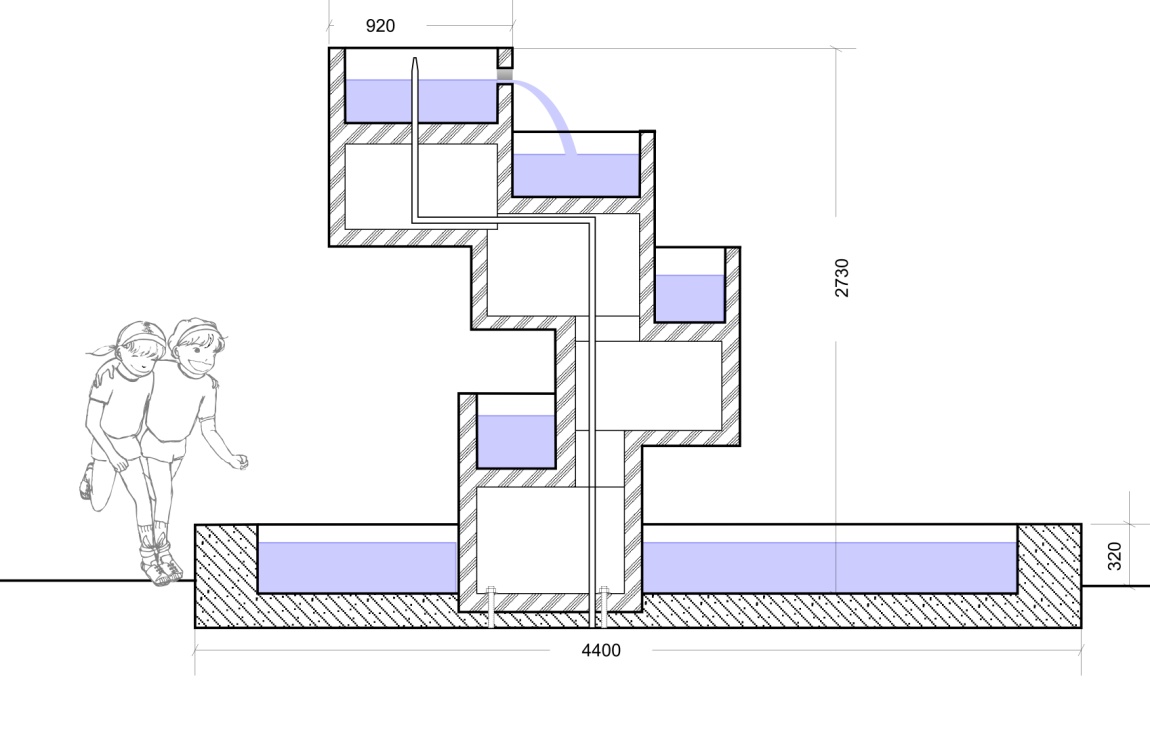

Р азрез

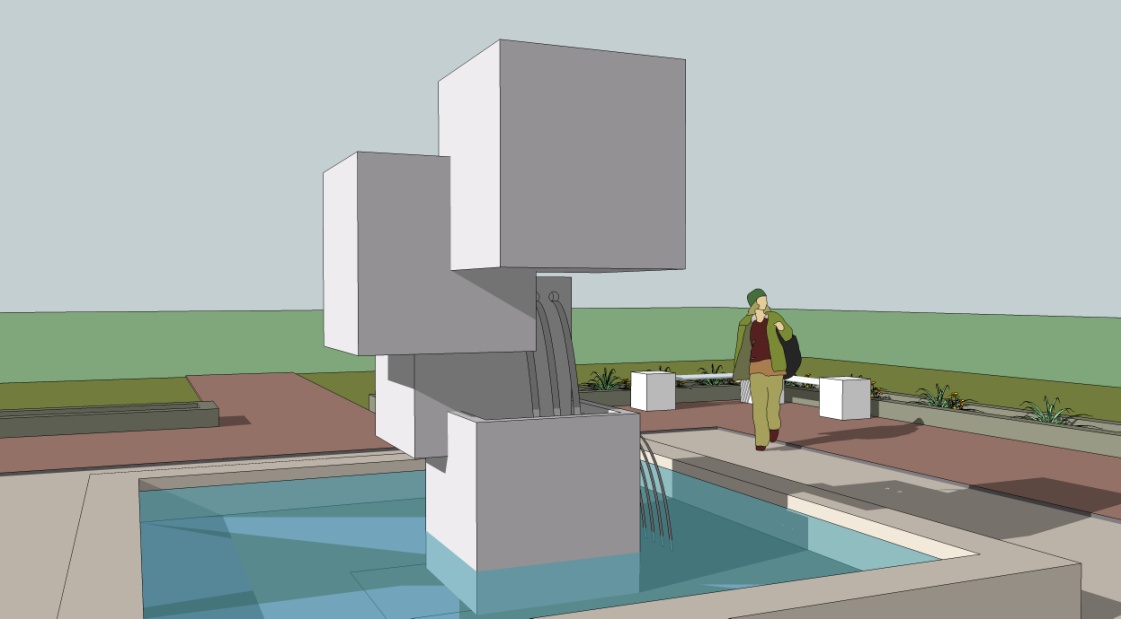

Перспектива 1. общий вид. Условная графика

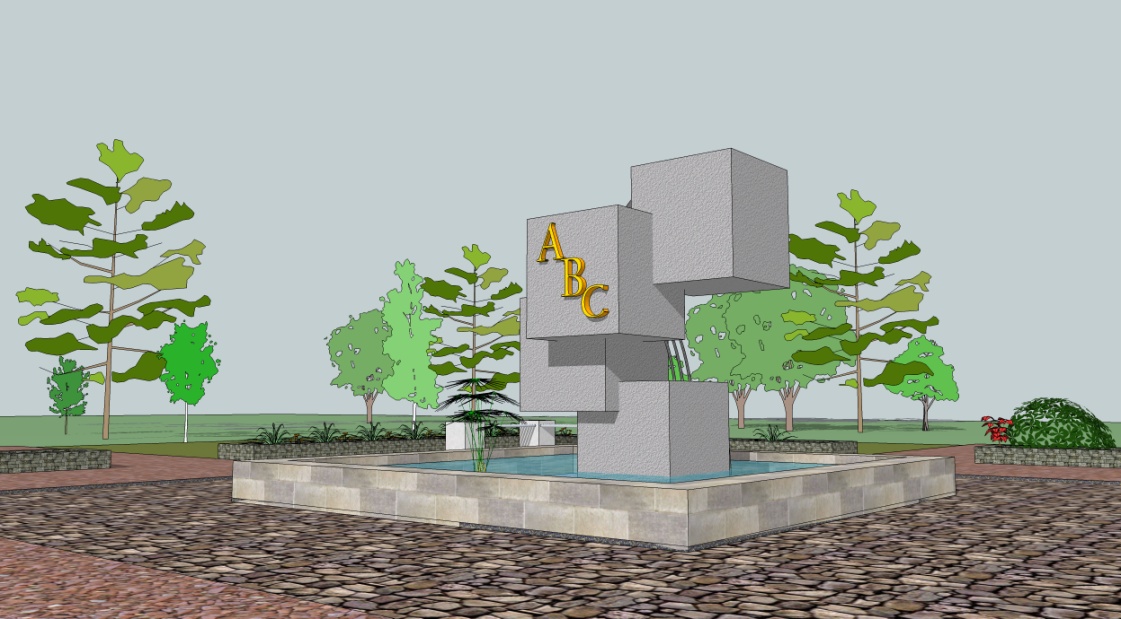

Перспектива 2. крупный план. Условная графика

Дополнительные изображения (выше минимального состава)

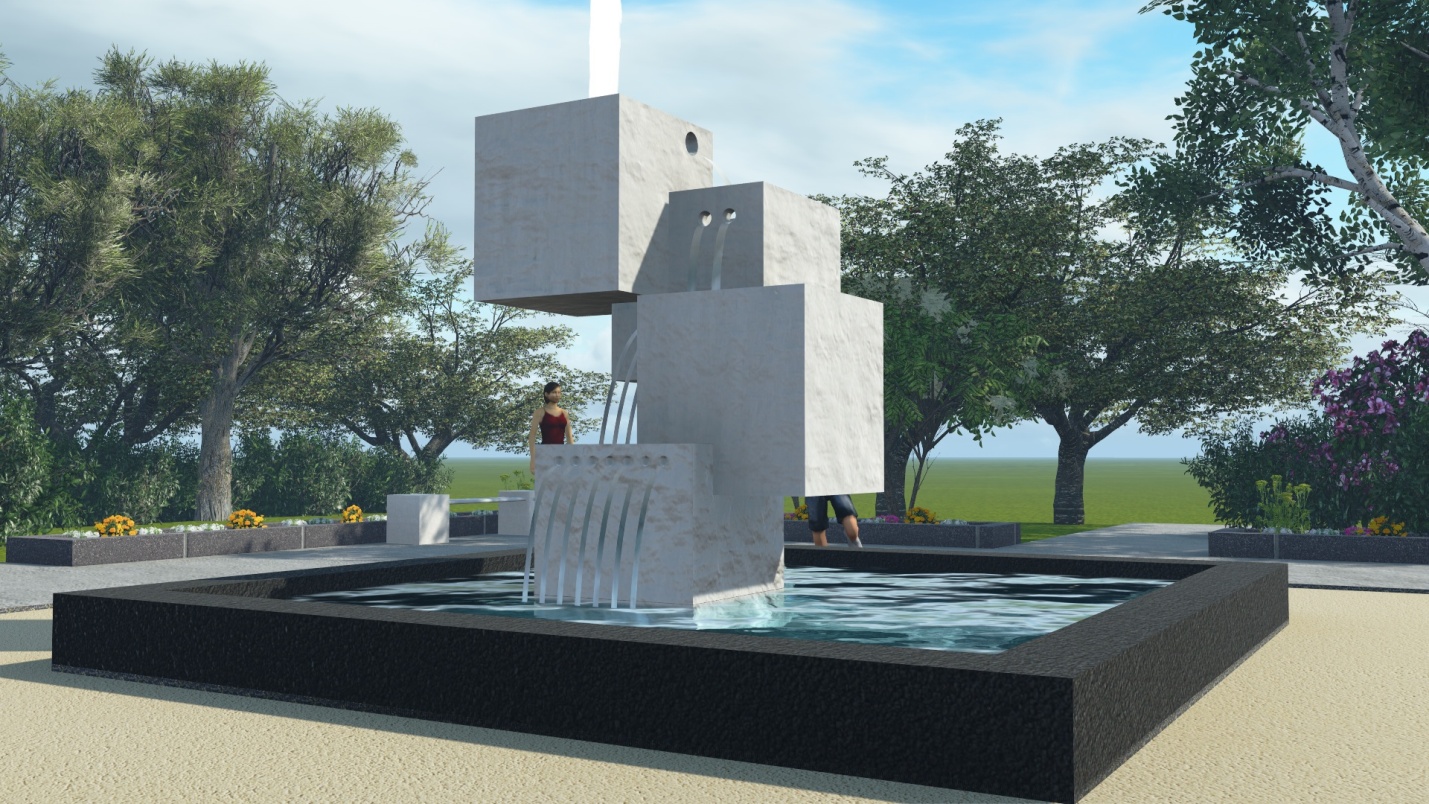

Перспектива 3. Фотоиллюзорное изображение фонтана.

Перспектива 4. Фотоиллюзорное изображение фонтана, иной ракурс

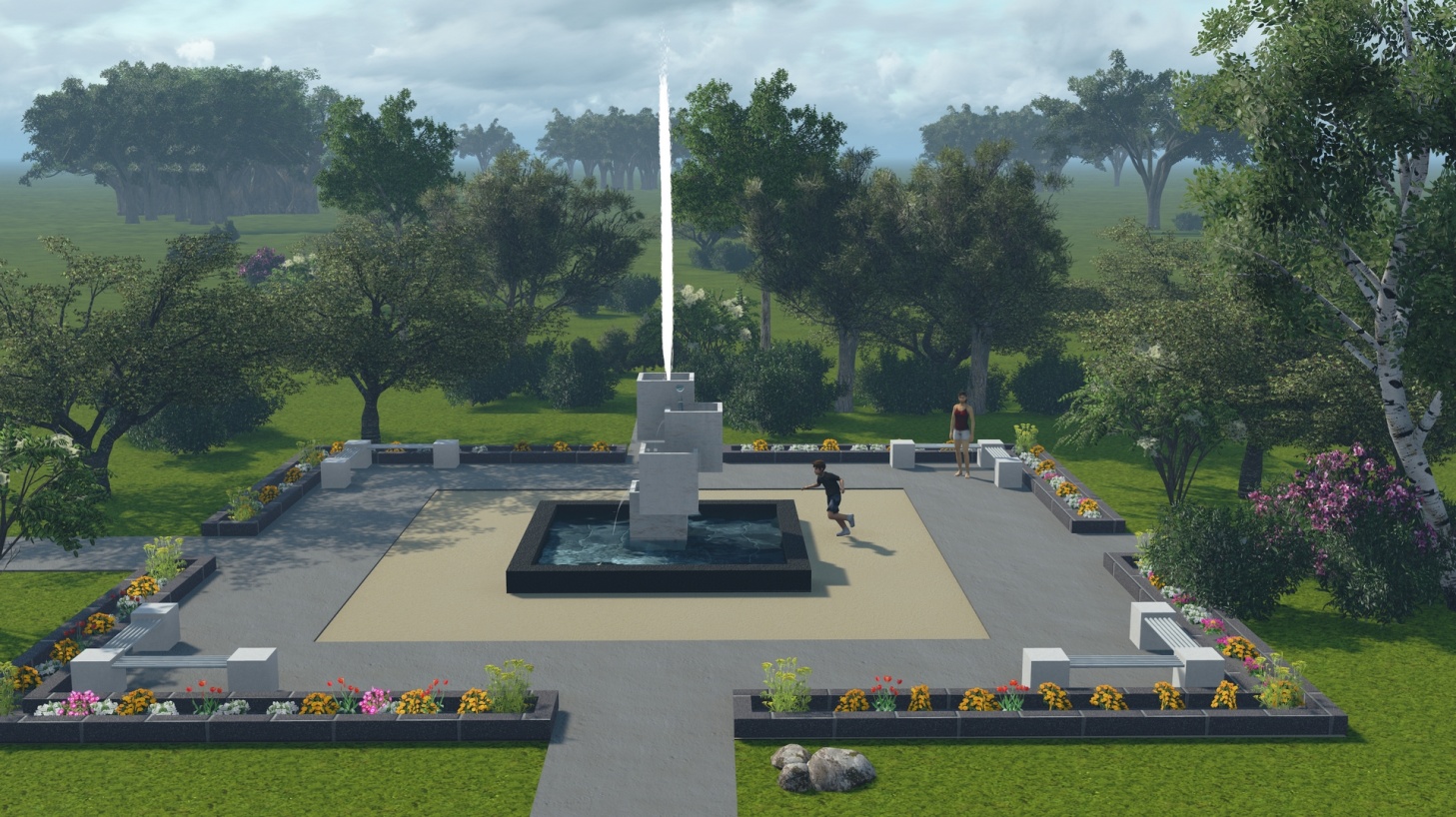

Перспектива 5. Общий вид на сквер. Фотоиллюзорное изображение

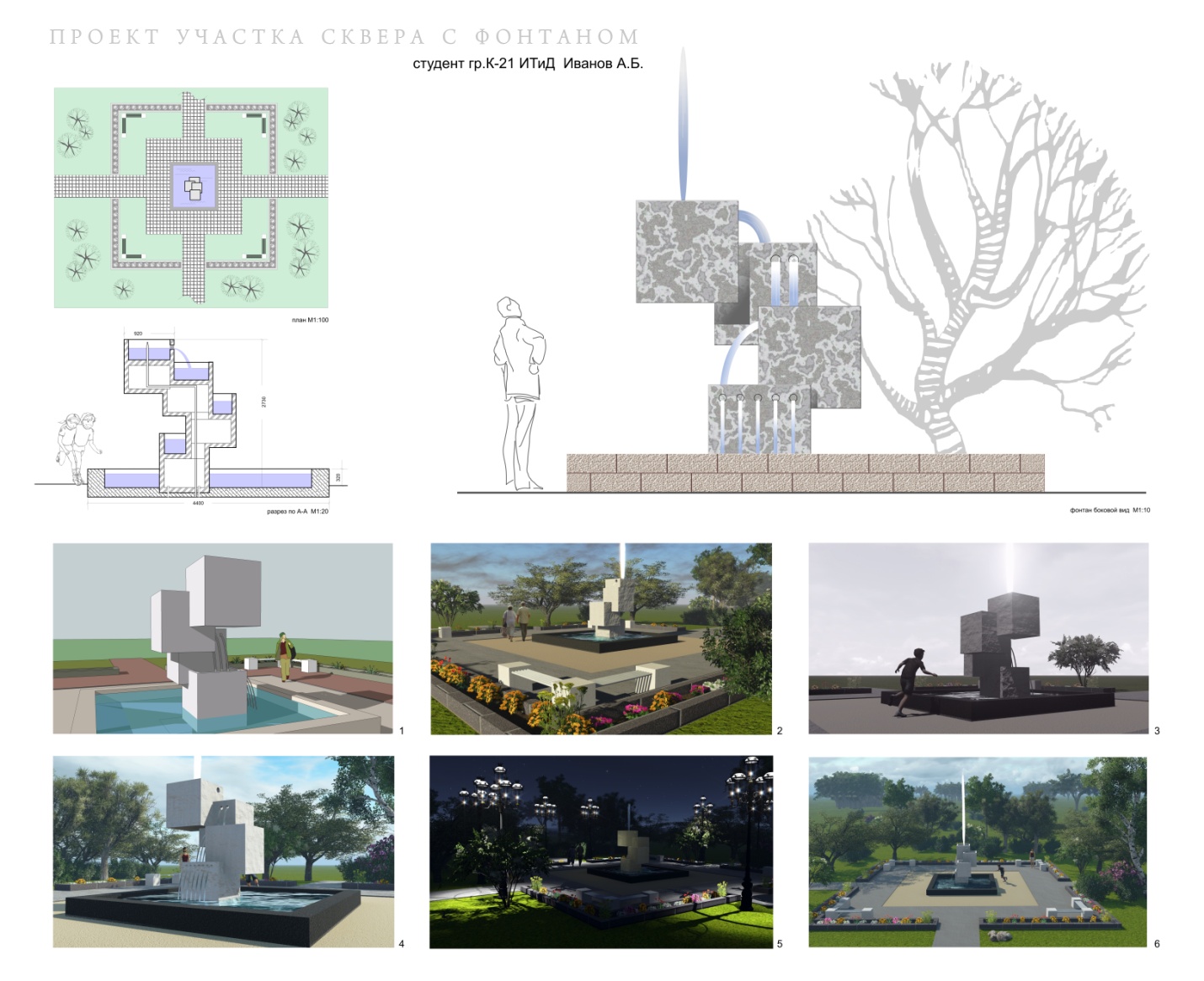

Пример компоновки достаточного состава иллюстративного материала

к проекту 1-го семестра 2-го курса бакалавров дизайна (среда)
