13. Основные закономерности дросселирования идеальных газов.

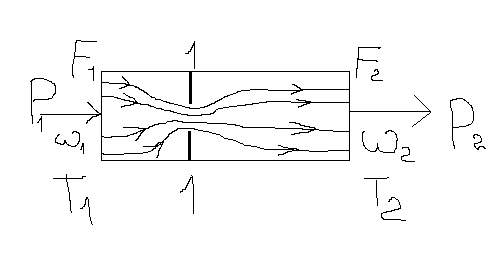

Дросселирование – падение давления струи рабочего газа в процессе его протекания через сужение в канале без совершение технических работ. Рассмотрим процесс адиабатного дросселирования при прохождениипотока газа в канале через местное сопротивление (диафрагму).
При адиабатном процессе уравнение для сечения 1:
(2) – уравнение процесса адиабатного
дросселирования
Уменьшение давления потоков газов является следствием потерь энергии при трении. Величина снижения давления зависит от: природы газа, скорости потоков, параметров состояния, степени сужения канала.
Дросселирование идеального газа.
При дросселировании идеального газа наблюдаются закономерности:
Энтальпия газа практически не изменяется.
Температура идеального газа также считается постоянной.
Энтропия возрастает как во всяком необратимом процессе.
Удельный объем возрастает:
В зависимости от природы газа и его начальных параметров температура может повышаться или понижаться. Это объясняется тем, что в реальном газе имеются силы взаимного притяжения. И при расширенииего внутренняя потенциальная энергия увеличивается.
14. Дросселирование реальных газов и паров. Дроссельный эффект.
Эффект
Джоуля-Томпсона: при прохождении
реального газа через суживающиеся
устройства: диафрагма, кран, вентиль,
температура газа меняется. Это явление
называется дроссельным
эффектом.
2 вида: дифференциальный и интегральный.
Дифф. характеризуется отношением
бесконечно малого изменения температуры
к бесконечно малому падению давления.
Обозначается –
(3). Интегральный эффект -
;
(4).
При дросселировании:

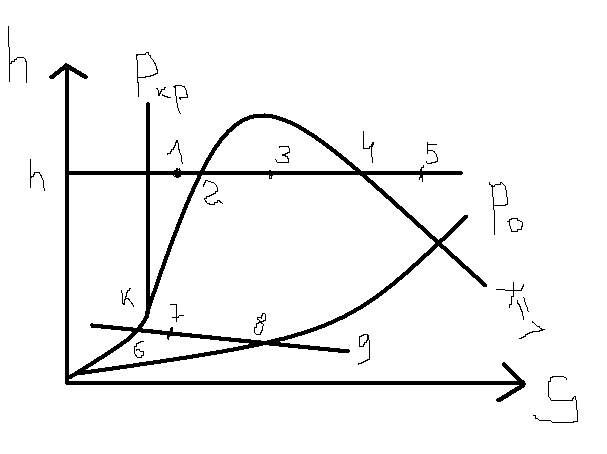

Дросселирование водяного пара

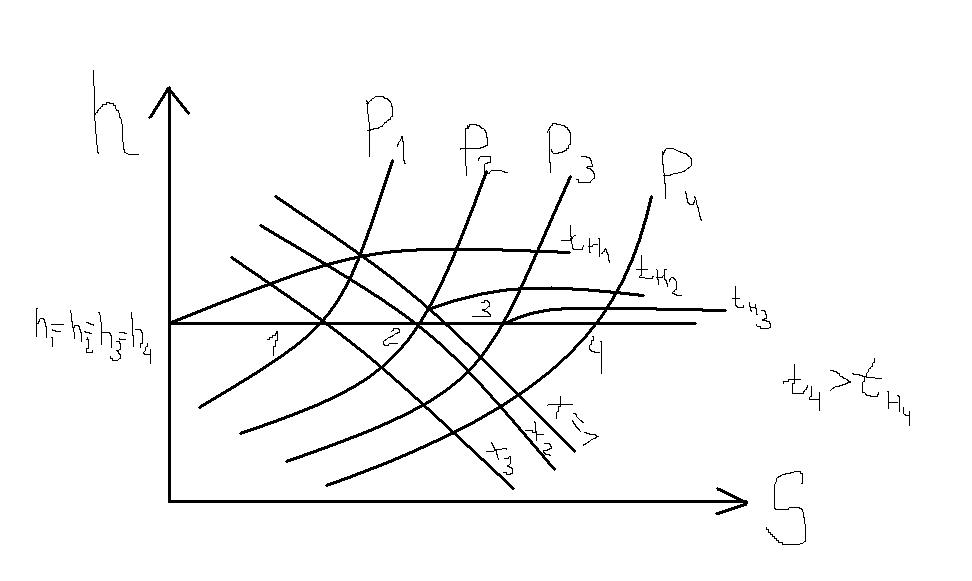

Удобно пользоваться h-S диаграммой.
Р
ассмотрим
наиболее общий случай дросселирования
водяного пара.Рассмотрим случай, когда
дросселирование осуществляется для
пара с давлением близким к критическому.
Н
ачальная
точка – вода в с
15. Точка инверсии. Кривая инверсии.

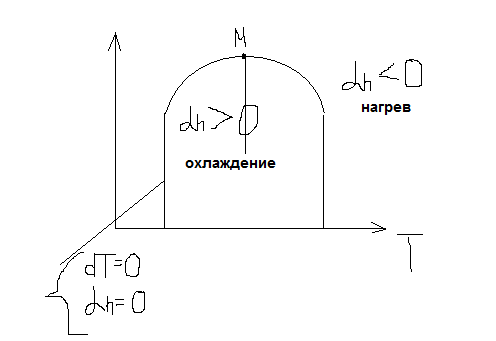

Зарисуем зависимость дифференциального дроссель эффекта.
Е
сли
диф.дроссельный эффект меняет знак то
состояние газа называется точкой
инверсии эффекта Джоуля-Томпсона, а
температура при этом состоянии-
температурой инверсии.
Геометрическое
место точек для которых
называют
кривой инверсии.

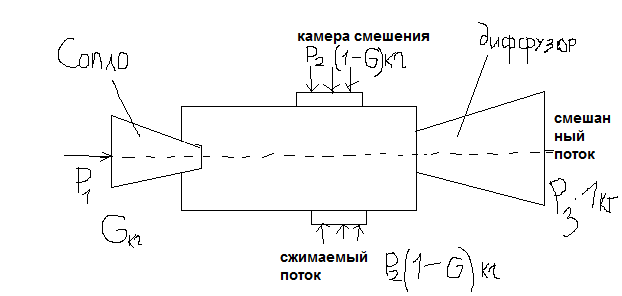

16. Схема и принцип работы эжектора.
Эжектор- это устройство для повышения давления одной среды за счёт энергии другой при их смешивании. при этом 2 потока- 1-рабочий, 2-считается подсасывающим потоком.

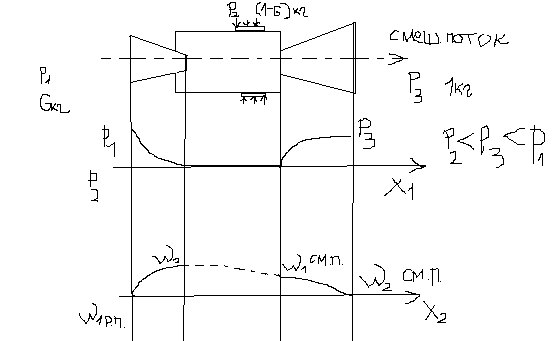

Покажем как меняется скорость потока и давление в эжекторе.
Данный процесс необратимый.
В эжекторе энергия необходимая для сжатия среды сообщается не источником механической работы.А потоком вещества более высокого давления.
Для понижения конечного давления существуют устройства- эксгаусткры.В зависимости от того что является подсасывающей средой и рабочей средой эжекторы бывают-
Газо-газовыми.
Паро-газовыми
Жидкостно-газовыми
Жидкостно-жидкостными
Паро-жидкостными(инжекторы)
В инжекторах кол-во рабочего в-ва обычно больше сжимаемого,а в эжекторах наоборот.применяют эжекторы в холодильной технике.
