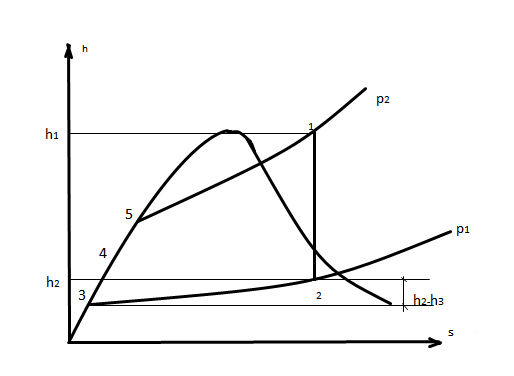

35. Получение перегретого пара в цикле Ренкина в h-s диаграмме

Для расчета с перегретым паром удобно пользоваться h-s диаграмой

№ 36 Требования предъявляемые к рабочему телу паросиловых установках.

1. Возможны более высокие критические параметры (напр. температура)

2. Рабочее тело должно иметь при высокой верхней температуре не слишком высокое давление пара и с другой стороны его давление насыщения при низшей температуре к температуре окружающей среды было бы не слишком низким, т.к. в конденсаторе пришлось бы создавать высокий вакуум.

3. Рабочее тело должно быть недорогим.

4. Не агрессивным к конструкционным материалам.

5. Не токсичным и т.д.

37. Преимущества и недостатки водяного пара как рабочего тела паросиловых установок.

Преимущества использования водяного пара:

1. Широко распространён в природе

2. Недорогой

3. Хорошие термодинамические свойства

Недостатки использования водяного пара:

1. Очень высокая влажность водяного пара при адиабатном расширении турбине создаёт неблагоприятные условия для работы турбины.

2. Наличие компрессора, который сжимает влажный насыщенный пар. Он не обеспечивает высокое сжатие и должен быть больших размеров из-за больших объёмов пара. Работа необходимая для сжатия больших объёмов пара очень велика.

38. Паросиловой цикл с промежуточным перегревом пара.

Суть цикла с промежуточным перегревом пара состоит в том, что полный перепад давления в турбине разбивается на 2 или несколько перепадов, каждый из которых разрабатывается в определённом цилиндре турбины. Между каждыми 2-умя цилиндрами пар направляется в промежуточный перегреватель, где подвергается дополнительному перегреву.

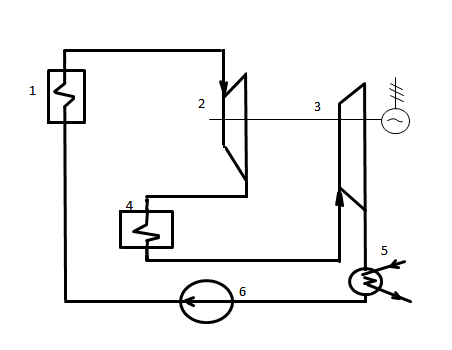

1-котлоагрегат (котёл + перегреватель пара)

2-паровая турбина, цилиндр высокого давления

3-цилиндр низкого давления

4-дополнительны, промежуточный перегреватель

5-конденсатор

6-питательный насос

Перегретый пар из котлоагрегата 1 с давлением p₁ поступает в цилиндр 2, откуда с давлением p₁^I направляется в дополнительный перегреватель 4 и с давлением p₁^I но с более высокой температурой поступает в цилиндр низкого давления 3…

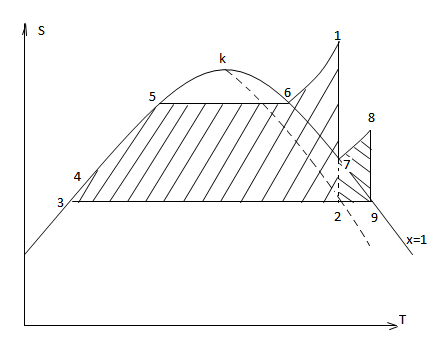

4-5-6-1 получение перегретого пара в котлоагрегате 1

1-7 процесс адиабатного расширения пара в цилиндре высокого давления

7-8 перегрев пара в дополнительном пароперегревателе

8-9 адиабатное расширение пара в цилиндре низкого давления

9-3 конденсация пара в конденсаторе

3-1 подача конденсата в котлоагрегат 1

41.Определение количества отданной паром теплоты в подогревателях…

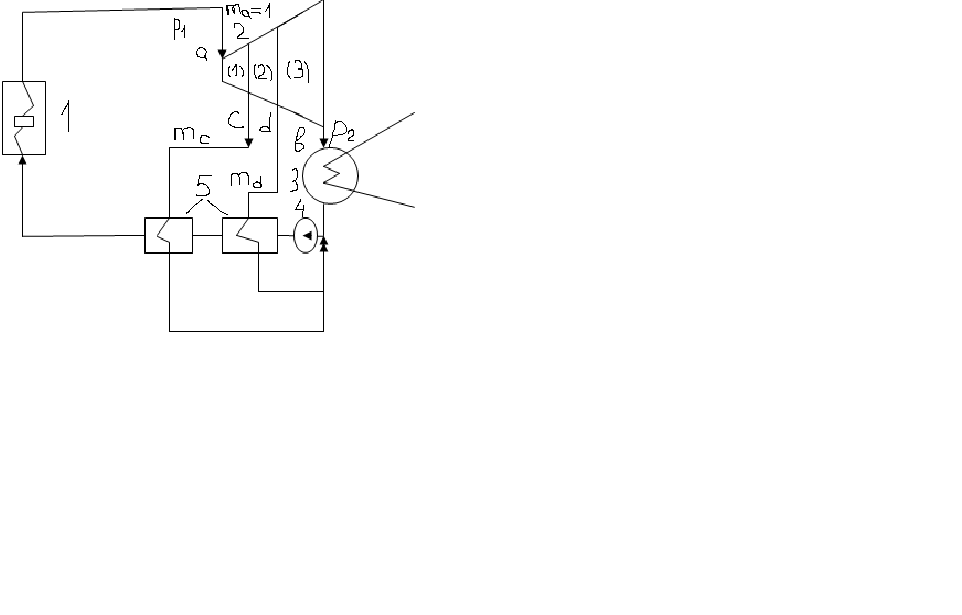

1-котлоагрегат,2-турбина,3-конденсатор,4-пит. насос,5-подогреватели воды.Из котлоагрегата перегретый пар с направляется в паровую турбину 2,где после расширения пара ( =1) некоторое его кол-во ( ) отбирается из турбины и напрюв подогреватель 5.В след. ступени (2 ) пар снова расширяется уже в кол-ве 1- и снова осущ. его отбор в кол-ве и напр. В другой подогреватель.В (3) ост. пар в кол-ве 1- - и затем поступает в конденсатор 3 с давлением ,где конденсируется и пит. насосом 4 вместе с подмеш. водой из теплообменника перекачивается в котлоагрегат.В рез. подогрева пит. воды температура перед котлоагрегатом повышается.В котлоагрегате осущ. дальнейшее повышение темп.,затем перегревается пар и далее по циклу.

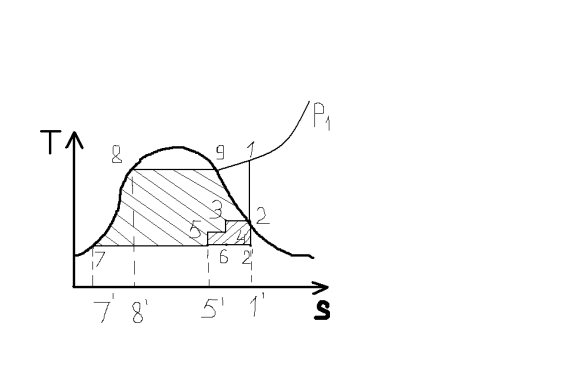

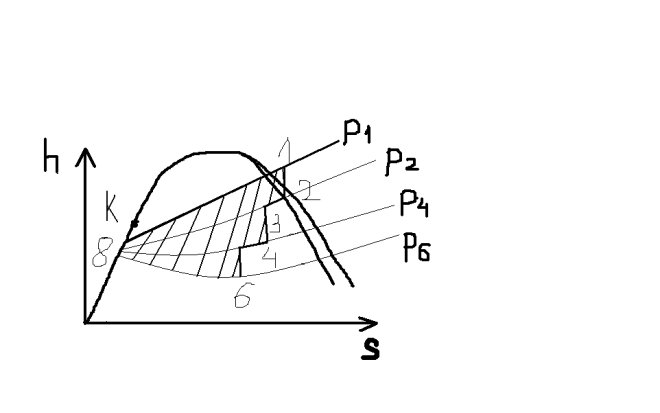

-цикл Ренкина,7-8-9-1-получение перегретого пара в котлоагрегате,1-2-3-4-5-6 расширение пара в (1)(2)(3) ступенях,2-3-4-5- отбор пара,пл. 2- -6-5-4-3-2 в работе….., , >.

“+”:1)увеличение наг. пар. пра и пит. воды приводит в возрастанию КПД на 10-14 % по сравнению с циклом Ренкина.2)Снижение загрузки котлоагрегата и улучшается работа последней ступени турбины.
