8.4 Трансформаторы с подвижными магнитными шунтами

Трансформаторы с подвижными магнитными шунтами выполняются на магнитопроводах стержневого типа и имеют дисковые обмотки. Обмотки трансформатора (рис. 8.10) расположены симметрично на стержнях магнитопровода. В канале между первичными w₁ и вторичными w₂ обмотками расположены подвижные пакеты магнитного шунта 1 и 2.

Возможны два варианта взаимного расположения первичной и вторичной обмоток относительно шунта, а именно: полное или частичное разнесение.

Трансформаторы небольшой мощности (на токи до 200…250 А) обычно выполняют с полным разнесением обмоток, когда первичные и вторичные обмотки расположены по разные стороны шунта.

Трансформаторы средней мощности (на токи до 500 А) выполняют с частичным разнесением обмоток. При этом вторичная обмотка состоит из двух секций – основной w₂₀ и дополнительной w_2Д. Основная вторичная обмотка расположена относительно первичной обмотки по другую сторону шунта. Дополнительная вторичная обмотка расположена в зоне первичной обмотки и имеет с ней хорошую магнитную связь. Трансформатор имеет две ступени регулирования .

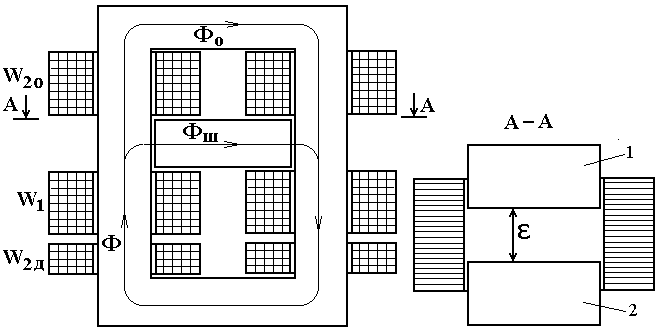

Рисунок 8.10 - Конструкция трансформатора с подвижным магнитным шунтом

Типовая схема переключения обмоток приведена на рис. 8.11

Диапазону больших токов соответствует положение 1 переключателя S. При этом катушки вторичной обмотки соединены параллельно, причем в каждой параллельной ветви включены как основные, так и дополнительные секции. При переходе на диапазон малых токов (положение 2 переключателя S) дополнительные секции вторичной обмотки отключаются, а основные – соединяются последовательно. Так как w₂₀  w_2Д, то переход на диапазон малых токов сопровождается некоторым увеличением напряжения холостого хода:

, , ^. (8.23)

Плавное регулирование тока осуществляется перемещением магнитного шунта. При введении пакетов магнитного шунта в окно магнитопровода (при уменьшении расстояния  между пакетами) возрастает магнитная проводимость для потоков рассеяния Ф_Ш. Потоки рассеяния и индуктивное сопротивление обмоток трансформатора возрастают, и сварочный ток падает.

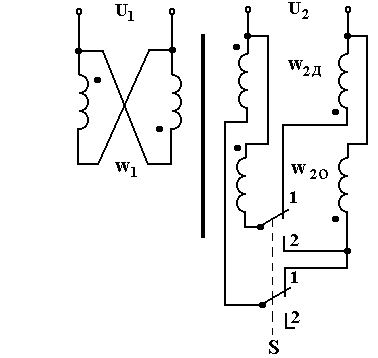

Рисунок 8.11 - Схема переключения обмоток трансформатора

с подвижным магнитным шунтом

Внешние характеристики трансформаторов с подвижными шунтами имеют вид приведенный на рис. 8.12.

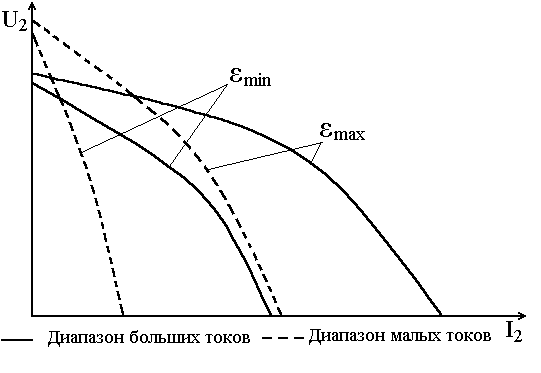

Рисунок 8.12– Внешние характеристики трансформатора с подвижным

магнитным шунтом.

Трансформаторы с шунтами в Украине выпускают ОАО “Фирма “СЭЛМА” (ТДМ-121, ТДМ-180, ТДМ-403). АО “Каховский завод электросварочного оборудования” (КИ 002-500, ТДМ-259) и Опытный завод электросварочного оборудования ИЭС им. Е.О.Патона (СТШ-250). Эти трансформаторы пользуются спросом благодаря простоте, легкости в регулировании сварочного тока и небольшой стоимости.

В трансформаторах с механическим регулированием подвижные активные части подвержены вибрации, возникающей под действием электромагнитных сил. Эти силы пропорциональны квадрату тока и пульсируют с двойной частотой сети. Поэтому надежность таких аппаратов зависит от того, насколько удачно сконструирован регулировочный узел.
