24.Тиристорный регулятор переменного тока. Рис 6,18

В настоящее время регулирование мощности , подводимой к приемнику энергии~ тока осущ-ся в большинстве случаев тирист. РН.

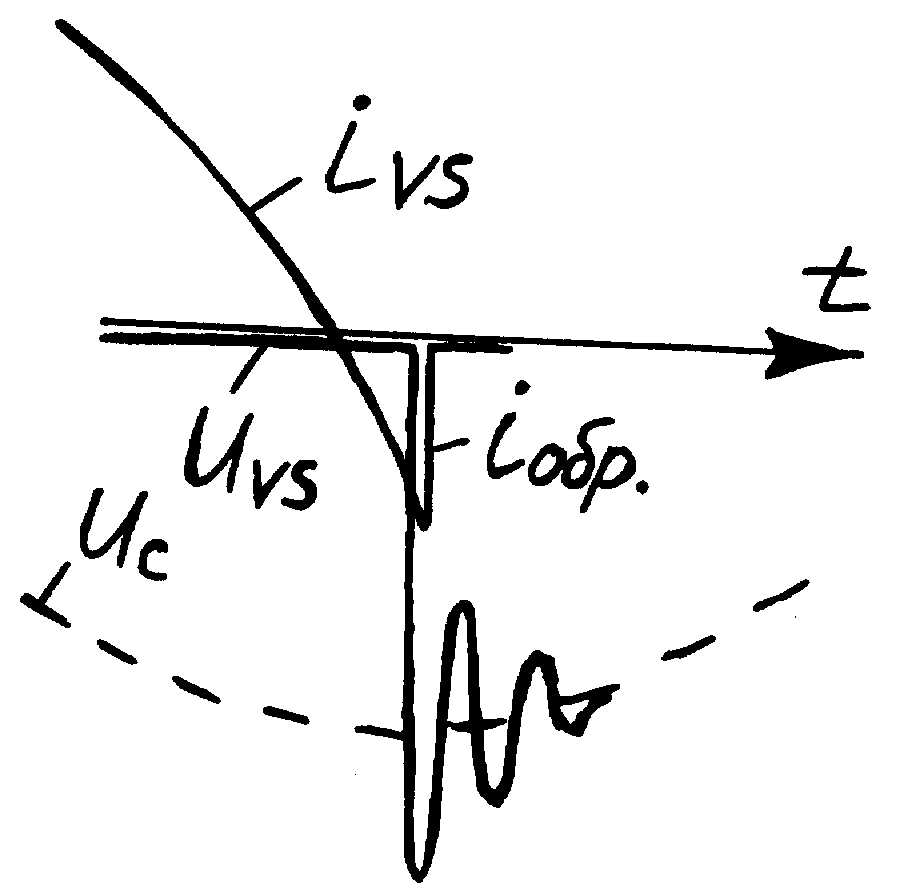

Назначение RC : Тиристор VS обладает инерционностью, ему необх время для перехода из состояния высокой в низкую проводимость. Поэтому при выключении VS ток начинает нарастать при переходе тока через 0 по тому же закону что и при подходе к 0. В результате при акт-инд нагрузке возн перенапряжения , называемые коммутационными. Коммутац. перенапряжения, зависят от L коммутационной цепи динамич свойств VS. В зависимости от сочетания этих факторов max значения комм. перенапр. без принятых мер их могут достигать значений в (3…5) раз Uсети(амплит). При встречно || соединении VS коммут. перенапр-я, прикладываемые к VS является одновременно обратными для запирающегося VS и прямыми для отпирающегося VS. VS боятся и скорости нарастания Поэтому защитные меры должны быть направлены как для комм. перенапряжения так и на скорость нарастания Uпр.

Решение обеих задач достигается шунтированием VS RC-цепью. Объяснение коммутационных напряжений и скорости их нарастания аналогично объяснению при шунтировании контактов RC цепью.

РЕГУЛИРОВОЧНАЯ ХАР.: Регулир. действ. знач. пер. напр. осущ. фазовым способом т.е. регул. фазовый угол подключения нагрузки к Uc путем измен. угла управления α тиристорами в диапазоне от 0 до 180°. При регул. α будет меняться угол проводимости λ тиристоров, при этом при акт.нагрузке угол пров. λ=π-α , поэтому при α↑ λ↓ в результате уменьш.действ. знач. напряж. на нагрузке.

Это соотнош. позвол. постр. регул.хар-ку Uн=f(α) для работы регул. на акт.нагр. При LR-нагр. Lн препятствует резким измен. тока и затягивает его прохождение через VS на угол затяжки . В рез при LR нагр. λ↑ на . При этом на интервале (α;π) когда ток и напр. имеют одну и ту же полярность сеть отд.энерг. потребит. А на интервале (π;π+ ) где напряж. иток имеют разн. полярн. энерг. возвр. в сеть. В ωt=α+λ Iн=0 работающий VS выключается и наступает без токовая пауза, до момента вкл. встречного тирист. , котор. вкл. в момент подачи управл. импульса и рег. напряжения работает в режиме РПТ. При ↑α длительность интервала при котором энергия поступает из сети в потребитель ↓, ↓ длительность при котором энергия возвращается в сеть → безтоковая пауза возрастает . при этом U на нагрузке с ↑α будет ↓, но рег. хар-ка пойдёт выше относительно хар-ки при акт. нагр. Возрастание действ. знач.Uн при одном и том же угле α объясняется большей площадью ограниченной кривой напряжения (временные диаграммы) При α=φн=arctg(ωLн/Rн) безтоковая пауза исчезает. Ток становится синусоидальным, наступает РИТ. При котором Uн= Uн.max=Uc, при дальнейшем ↓α Uн остаётся постоянным и равно Uc, РН при 0…φк не регулирует Uн, то есть в режиме РНТ РН не осуществляет регулирование напряжения Uн. При этом тиристоры включаются не в момент поступления управляющих импульсов, а в естественные моменты перехода тока через 0, или на управляемом входе будет управляющий импульс. Регулирование с α> φн. Вывод: 1. Uн зависит не только от Uс,α, но и от характера нагрузки. 2. Uн регулируется только в РПТ, когда α> φн так как в процессе работы φн может измениться, то управляющие импульсы должны быть длительными.
