2.4. Вимірювання тиску і розрідження
Сучасні дорожньо-будівельні машини, механізми й устаткування працюють з використанням тиску або розрідження (вакууму), стиснутого повітря або з застосуванням тиску рідини, пари або газів. Тому при їх випробуванні часто необхідно робити виміри ступеня тиску або розрідження робочого середовища.

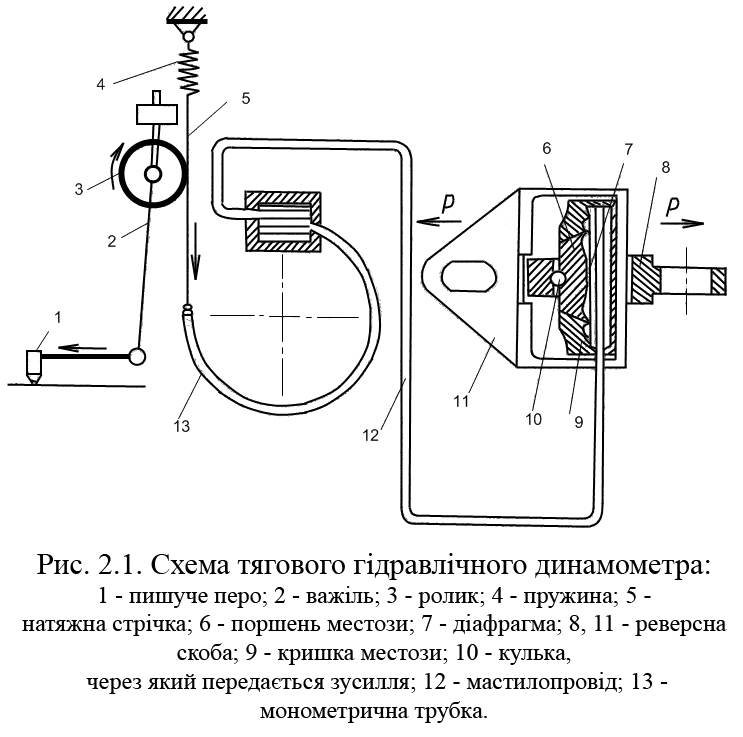

Рис. 2.1. Схема тягового гідравлічного динамометра:
1 – пишуче перо; 2 – важіль; 3 – ролик; 4 – пружина; 5 – натяжна стрічка;
6 – поршень местози; 7 – діафрагма; 8, 11 – реверсна скоба; 9 – кришка местози; 10 – кулька, через яку передається зусилля; 12 – мастилопровід; 13 - монометрична трубка
У деяких випадках величина тиску або вакууму характеризує ступінь інтенсивності роботи і продуктивність машин (компресора, грунтового або водяного насоса, розчино- або бетононасоса і т.д.). В інших випадках тиск, що замірюється, служить важливим фактором, що визначає умови роботи самої машини і механізму, як наприклад: тиск у повітропроводі, що постачає стисненим повітрям пальовий молот, бурильний або відбійний молоток; тиск води в системах водопостачання гідромоніторних установок; тиск олії в мастилопроводі системи змащення двигуна або гідравлічного устаткування машини.
Величини тиску і розрідження, що приходиться заміряти в практиці роботи, досить різноманітні - від десятих часток до десятків МПа. Так, наприклад, насосні станції гідромоніторних установок нерідко створюють напір, що досягає 2ОМПа в пристроях для попереднього натягу арматури застосовують насоси гідравлічних домкратів з тиском 15МПа і більше.
Для вимірювання тиску і розрідження існує велика кількість різних манометрів і вакуумметрів. Ці прилади розрізняються між собою:
- по призначенню: для води, агресивних рідин, олії, повітря, пар і газів;
- по виду показань: що показують на дисплеї або самописні;
- по класу точності;
- за найбільшим значенням вимірюваної величини;
- по конструкції пристрою для приєднання до мережі.
Від правильного вибору типу і різновиду приладів, застосовуваних для вимірювання тиску або вакууму, істотно залежать і результати досліджень.
Пружинні манометри градуюються звичайно в МПа, а вакуумметри - у мм рт. ст. При перекладі показань манометра в м вод. ст. перші з них множать на 10; при перекладі ж показань вакуумметра в м вод. ст. їх множать на 0,0136.
Для одержання точної величини тиску варто враховувати місце установки приладу.
При дослідженні виробничих процесів часто виникає необхідність заміряти в трубопроводі напірної системи перепад тисків. Для цього зручно користуватися диференціальними манометрами або дифманометрами. Для виміру розрідження застосовують вакуумметри, чуттєвим елементом яких так само, як і в манометрів, є трубчаста пружина.
У випадках, коли робоче середовище, у якому виконуються вимірювання, може знаходитися як під тиском, так і в стані розрідження, застосовують комбіновані прилади - мановакуумметри.
2.5. Вимірювання витрат рідин і сумішей
При випробуваннях дорожньо-будівельних машин приходиться робити вимірювання витрат рідин і сумішей при транспортуванні їхній по трубопроводах за допомогою насосних агрегатів, насосних станцій, землесосів, розчино- і бетононасосов і т.п.
Для вимірювання витрати води в трубопроводах застосовують три основних типи водомірних приладів: об'ємні водоміри (поршневі, дискові і ротаційні); швидкісні водоміри (крильчасті, турбінні і комбіновані); водоміри з дросельними органами і парціальні (з діафрагмами, з вимірювальними вставками і звужуючими пристроями).
При короткочасних вимірюваннях витрати води користуються переносними водомірами. Вони бувають трьох видів: з напірними трубками, парціальні і швидкісні. Основною частиною швидкісних водомірів є вертушка або турбінка з віссю обертання, рівнобіжної напрямкові руху води трубопроводу.
Для вимірювання об'ємних кількостей малов'язких рідин (бензин, гас, дизельне паливо і т.д.) застосовують шестеренні лічильники. Їхня дія заснована на відліку визначених обсягів (порцій) рідини, що відтинаються двома овальними шестернями, що обертаються у вимірювальній камері під дією різниці тисків рідини у вхідному і вихідному патрубках лічильника. Обертання шестерень через передавальний механізм і магнітну муфту або через систему зубчастих коліс передається на роликовий і стрілочний покажчики.
Кожен лічильник призначається для вимірювання тільки якого-небудь одного виду рідини або групи рідин, подібних по в'язкості або по дії, що руйнує матеріали деталей лічильника. Найменування виду рідин нанесено на маркувальну табличку лічильника.
У більшості випадків при проведенні короткочасних випробувань машин із двигунами внутрішнього згоряння витрата палива виміряється за допомогою градуйованих мірних бачків, у які паливо надходить з основного бака машини.
