3. Определение производительности перегрузочного оборудования причала

Цель работы: выработка устойчивых навыков аналитического расчета и освоение нормативного метода определения производительности перегрузочных машин в технологической линии.

Исходные данные: тип перегрузочной установки, условия использования в перегрузочном процессе, схема механизации, скоростные характеристики механизмов перегрузочной установки, тип грузозахвата и масса подъема в цикле, нормативы времени на выполнение вспомогательных операций в цикле.

При использовании в схеме механизации универсальных и специализированных перегрузочных машин циклического действия их производительность по соответствующему варианту работы (i-j) рассчитывается по формуле:

Р_i-j= , т/ч

где G_п – масса груза в подъеме, т

Т_ц – время цикла машины, с.

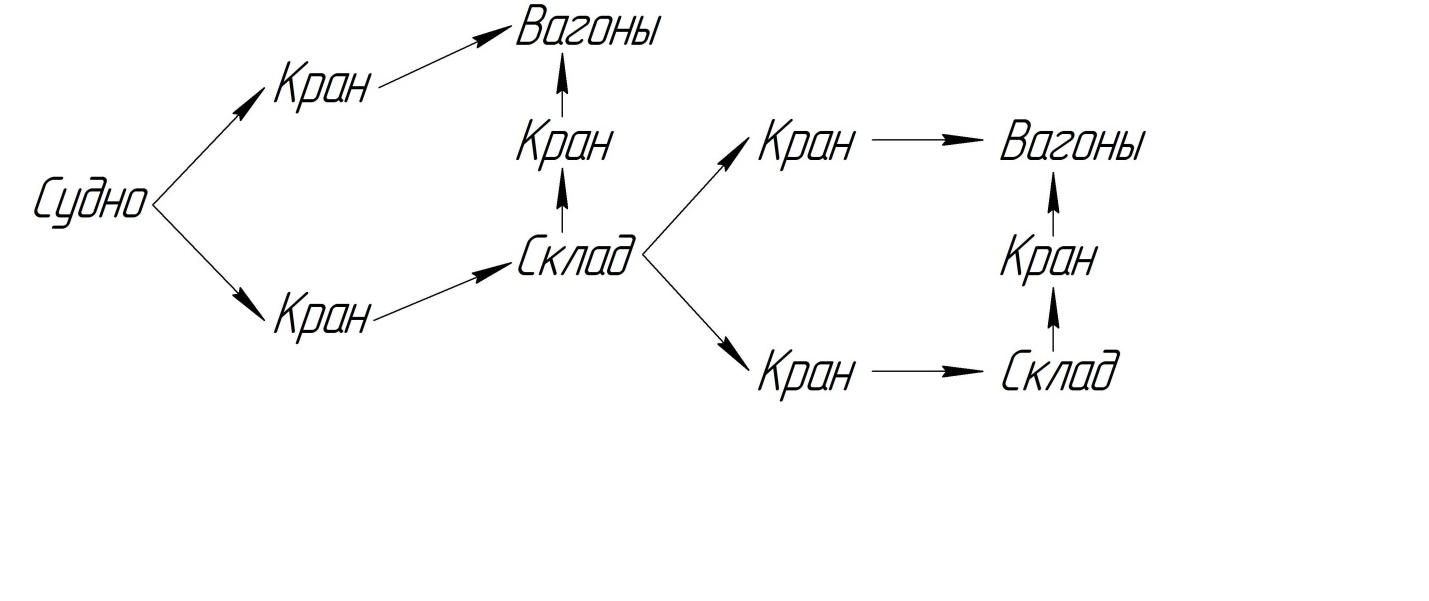

Расчет производительности аналитическим методом выполняется для фронтальной перегрузочной установки, используемой на вариантесудно-склад. Расчетная схема для определения производительности фронтальной установки приведена на рис.2.

Производительность цикла рассчитывается по элементам операций цикла с учетом затрат времени на перемещение груза, возврат грузозахвата в исходную точку, нацеливание грузозахвата, застропку и отстропку груза.

Время цикла для штучных грузов:

Т_ц=t_зх+t_пр+t_оп+t ,

где t_зх – управление, установка и зачерпывание груза, с

t_пр – время на перемещение груза, состоящее из операций подъема(t_п), поворота (t_пв), опускания (t_о), с

t_пр=t_п+t_пв+t_о

t - то же, что и t_пр, перемещение порожнего груза

t_в – направление и высыпка груза из грейфера.

Судно-Склад

Нормы времени на застропку, отстропку пакета груза:

t_з=77 с,

t_оп=23 с.

Затраты времени на выполнение операций перемещения груза (t ) и возврата порожнего захвата (t ), включая подъем (t_п), поворот (t_пв) и опускание (t_о) как с грузом, так и порожнем, рассчитываются в зависимости от высоты подъема и опускания груза, угла поворота крана и паспортных скоростных характеристик механизмов крана.

H_п=h_т+h_цт+h_г=3,5+0,69+9,8+0,5=14,49м

H_о= 14,4+-3,5-0,69=10,3м

t_п= с

t_о= с

t_пв= с

где Н_п(о) – высота подъема (опускания) груза, м;

V_п(о) – скорость подъема (опускания) груза, м/с; при работе с грузом принимается равной 0,8 паспортной скорости;

t_р, t_г – время разгона, торможения; для механизмов подъема равна 4 и 2 с соответственно;

t_пр=t_п+ t_пв +t_о=(19,25+14,26+19,96)0,8=42,78 с.

t’_пр=t_п+ t_пв +t_о=(19,25+14,26+19,96)0,9=48,12с.

Т_ц=t_зх+t_пр+t_оп+t =77+42,78+23+48,12=190,9 с.

Р_i-j= = т/ч

Судно-Полувагон

Нормы времени на застропку, отстропку пакета груза:

t_зс = 77,0с,

t_оп=12,5 с.

Затраты времени на выполнение операций перемещения груза (t ) и возврата порожнего захвата (t ), включая подъем (t_п), поворот (t_пв) и опускание (t_о) как с грузом, так и порожнем, рассчитываются в зависимости от высоты подъема и опускания груза, угла поворота крана и паспортных скоростных характеристик механизмов крана.

H_п=h_т+h_цт+h_г=3,5+0,69+5,5=9,69м

H_о= 9,69-3,484/2=7,95м

t_п= с

t_о= с

t_пв= с

где Н_п(о) – высота подъема (опускания) груза, м;

V_п(о) – скорость подъема (опускания) груза, м/с; при работе с грузом принимается равной 0,8 паспортной скорости;

t_р, t_г – время разгона, торможения; для механизмов подъема равна 4 и 2 с соответственно;

t_пр=t_п+ t_пв +t_о=(13,53+11,98+11,46)0,8=29,57 с.

t’_пр=t_п+ t_пв +t_о=(13,53+11,98+11,46)0,9=33,27 с.

Т_ц=t_зх+t_пр+t_оп+t =77+29,57+12,5+33,27=152,3 с.

Р_i-j= = т/ч

Комплексная норма выработки К_н(i-j) для соответствующего варианта при использовании конкретной подъемно-транспортной машины устанавливается в зависимости от рода груза, класса грузовых помещений судна, способа перегрузки и используемого грузозахвата.

Производительность машины, соответствующая установленной сменной норме К_н(i-j)

Судно-Склад:

Судно-Полувагон:

Склад-Полувагон:

Склад-Склад:

где - производительность перегрузочной установки по (i-j) варианту, т/ч;

t_оп – оперативное время работы машины при 7-часовой продолжительности смены, ч.

Рассчитанное аналитическим методом значение производительности фронтальной установки и значения производительности, устанавливаемые на основе нормативов, выписаны в таблице 3.

Таблица 3

Тип установки, масса подъема	Вариант перегрузки, место работы	Производительность, т/ч
		расчетная	по нормам	принятая
Абус 10-32-10,5	фронтальный С-К-Ск	183,1 229,6	54,0	183,1
	С-К-Пв		44,2	229,6
	Ск-К-Пв		54,8	54,8
Абус 10-32-10,5	тыловой Ск-К-Ск		77,2	77,2
	Ск-К-Пв		54,8	54,8
