Пример выполнения работы Создание контекстной диаграммы
Перед началом необходимо закрыть все модели, используя команду Close из меню File. Также необходимо проверить, что включен проводник модели (на стандартной панели инструментов нажата кнопка Model Explorer).
Шаг 1: Создание новой модели
В меню File выбрать New… Появится диалоговое окно BPwin
В поле Name напечатать Перевозка
Проверить, что в группе Type выбрано Workflow (IDEF3)
Нажать OK Появился пустой прямоугольник контекстного действия. Можно менять месторасположение прямоугольника, перемещая его целиком или только границы.
Шаг 2: Наименование контекстного действия
Щелкнуть правой кнопкой на контекстное действие. Появится меню быстрого вызова.
Выбрать Name Editor… Появится диалоговое окно IDEF3 Activity Properties с активной вкладкой Name. Курсор находится в поле ввода имени.
Напечатать: Посадка пассажиров в маршрутное такси затем нажать OK.
Контекстное действие получило имя.
Шаг 3: Изменение шрифта действия
Щелкнуть правой кнопкой на контекстное действие. Появится меню быстрого вызова.
Выбрать Font Editor… Появится диалоговое окно Font.
Изменить шрифт.
В левом нижнем углу выбрать пункт Change all activities in the current diagram. Таким образом, изменились параметры шрифта по умолчанию.
Нажать OK.
Шаг 4: Рисование стрелок
На инструментальной панели BPwin нажать кнопку Arrow.
Подвести курсор к левой границе диаграммы. Когда граница выделится, нажать кнопку мыши.
Подвести курсор к левому ребру контекстного действия. Когда оно выделится, нажать кнопку мыши. Стрелка нарисована. Можно менять месторасположение стрелки, перемещая ее мышкой.
На инструментальной панели BPwin нажать кнопку Pointer, чтобы выйти из режима рисования стрелки.
Шаг 5: Наименование стрелки
Указать курсором на входную стрелку. Когда она выделится, нажать правую кнопку мыши. Появится меню быстрого вызова.
Выбрать Name Editor…
В поле Arrow Name напечатать: Пассажиры затем нажать OK. Имя появится на диаграмме. Можно менять месторасположение имени, перемещая его границы или имя целиком.
Шаг 6: Изменение шрифта стрелки
Щелкнуть правой кнопкой на стрелку. Появится меню быстрого вызова.
Выбрать Font Editor… Появится диалоговое окно Font.
Изменить шрифт.
В левом нижнем углу выбрать пункт Change all arrow labels in the current diagram. Таким образом, изменились параметры шрифта по умолчанию.
Нажать OK.
Шаг 7: Действуя аналогично шагам 4 и 5 нарисовать стрелку Отправление из правого ребра контекстного действия к правому ребру диаграммы.
Проверка. В результате выполнения шагов 1–7 должна получиться контекстная диаграмма следующего вида:
Создание диаграммы декомпозиции
Шаг 1: Декомпозиция модели
Щелкнуть на контекстное действие.
Щелкнуть на кнопку декомпозиции на панели инструментов. Появится диалоговое окно Activity Box Count.
Проверить, что выбрано IDEF3
Установить число действий 4 и нажать OK. Появится новая диаграмма с 4 новыми прямоугольниками действий, каждый из которых имеет номер в верхнем правом углу.
Шаг 2: Именование действий. Следуя аналогично шагам 2 и 3 пункта «Создание контекстной диаграммы» назвать:
Действие 1.1.2 – Занято место №1.
Действие 1.1.3 – Занято место №16.
Действие 1.1.4 – Оплата проезда.
Действие 1.1.5 – Начать движение.
Шаг 3: Рисование перекрестков
На инструментальной панели BPwin нажать кнопку
Junction.Щелкнуть мышкой по диаграмме. Появится диалоговое окно Junction Type Editor.
В диалоговом окне выбрать Asynchronous OR. На диаграмме появится перекресток.
Действуя аналогично, поместить на диаграмму перекресток Asynchronous AND.
На инструментальной панели BPwin нажать кнопку Pointer.

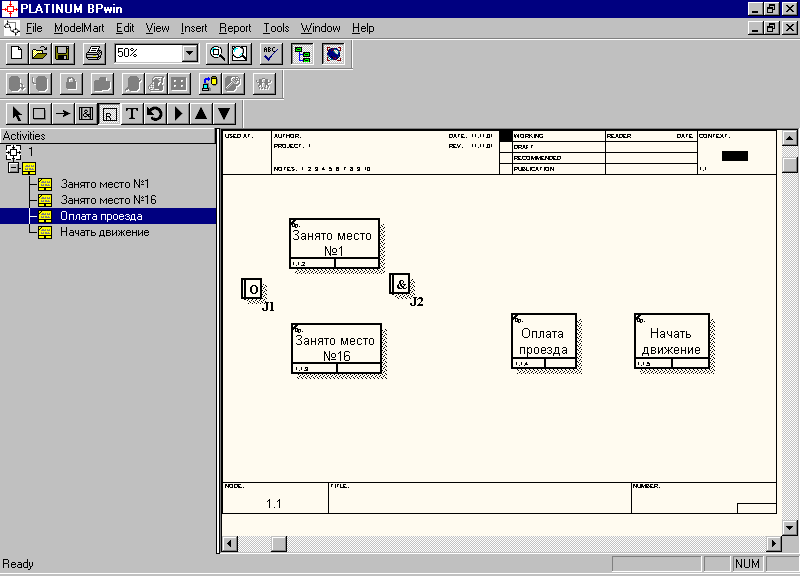

Шаг 4: Рисование объекта ссылки
На инструментальной панели BPwin нажать кнопку
Referent.Щелкнуть мышкой по диаграмме. Появится диалоговое окно Referent.
В диалоговом окне напечатать Не более 1 льготника на рейс. Нажать ОК. На диаграмме появится объект ссылки.
На инструментальной панели BPwin нажать кнопку Pointer.
Шаг 5: Рисование стрелок. Действуя аналогично шагам 4–6 пункта «Создание контекстной диаграммы» нарисовать:
Стрелку предшествования Пассажиры из левой границы диаграммы к левому ребру перекрестка Asynchronous OR.
Стрелку предшествования Первый пассажир из верхнего ребра перекрестка Asynchronous OR к левому ребру действия Занято место №1.
Стрелку предшествования Последний пассажир из нижнего ребра перекрестка Asynchronous OR к левому ребру действия Занято место №16.
Стрелку предшествования Все оплатили проезд из правого ребра действия Оплата проезда к левому ребру действия Начать движение.
Стрелки потока объектов Деньги из правого ребра действия Занято место №1 к верхнему ребру перекрестка Asynchronous AND, из правого ребра действия Занято место №16 к нижнему ребру перекрестка Asynchronous AND и из правого ребра перекрестка Asynchronous AND к левому ребру действия Оплата проезда. (Для рисования стрелки потока объектов следует нажать правой кнопкой мыши на стрелку, из меню быстрого вызова выбрать Style Editor…, в появившемся диалоговом окне в поле Shape выбрать Object flow и нажать ОК.)
Стрелку относительной связи Места занимаются в порядке очереди из нижнего ребра действия Занято место №1 к верхнему ребру действия Занято место №16. (Для рисования стрелки относительной связи следует нажать правой кнопкой мыши на стрелку, из меню быстрого вызова выбрать Style Editor…, в появившемся диалоговом окне в поле Shape выбрать Relational и нажать ОК.)
Стрелку (линию) из нижнего ребра действия Оплата проезда к верхнему ребру объекта ссылки Не более 1 льготника на рейс.

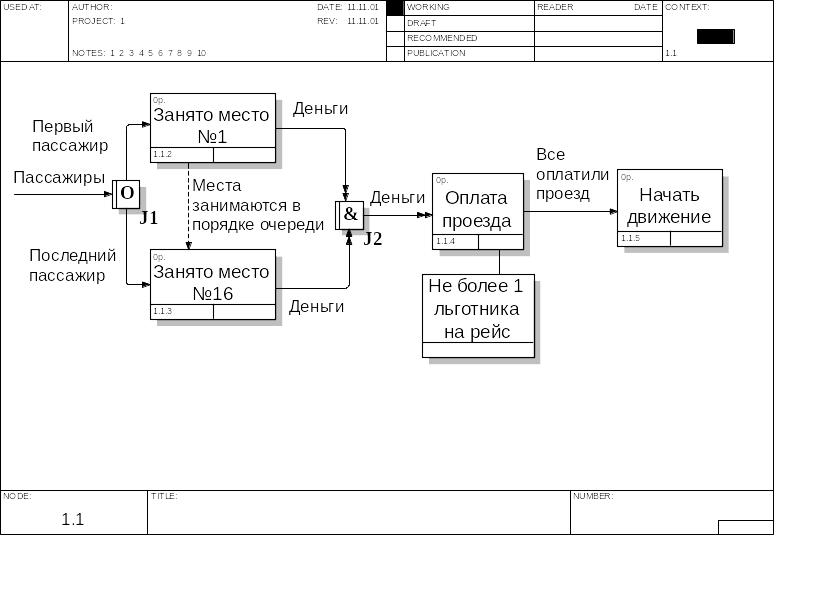

Проверка. В результате выполнения шагов 1–5 должна получиться диаграмма следующего вида:
