4. Предварительный выбор способа эксплуатации скважин на основе обобщенных параметров.

Под эксплуатацией скв поним-ся процесс подъема продукции на пов-ть за счет того или иного энергетич-го источника по возможности бесперебойно и с мин-ми затратами трудовых и мат-х рес-в.

Предварит-й выбор 3П-ба экспл-ции

Практика экспл-ции доб-х скв-н механизир-м сп-бом на разл-х мест-х пашей страны и за рубежом позволяют выделить основные пар-ры, кот-е необходимо рассматривать при предварительном выборе механизированного способа эксплуатации.

Исходя из добывных возможностей рассматриваемых способов эксплуатации и несмотря на значит-е различия в хар-ках скв-н и добываемой продукции следует, что отдельные скв-ны или группы скв-н могут экспл-ся разл-ми 3П-ми в пределах даже одного мест-я. Поэтому обоснованный выбор наилучшего для данных усл-й способа механизир-й эксп-ции явл-ся одной из основных задач в процессе составления проекта РНМ.

Решение поставленной задачи возможно при наличии определенной совокупности исходных данных, основная часть кот-х необходима для технико-экономич-х расчетов любого сп-ба эк-ции, другая же часть – только для некот-х из них.

При выборе способа эксплуатации скв-н в кач-ве осн-х пок-лей необходимо рассматривать технические, технологические, эксплуатационные, экономические и социальные Предварит-й выбор м.б. произведен па основе обобщенных пар-ров, используя ранговый подход.

Для одной группы частных пар-ров (х), оценивающих возможность успешного применения того или иного способа экспл-ции, можно использовать пятибалльную систему оценок.

Оценка Число баллов

Отличная 4

Хорошая 3

Удовлетв-я 2

Плохая 1

Невозможно 0

Для другой группы частных пар-ров (у), хар-х сложность системы, капитальные вложения, металлоемкость и т. д., достаточно использовать трехбалльную систему оценок.

Оценка Число баллов

Высокая 3

Средняя 2

Низкая 1

5. Общая схема шсну. Состав и устройство.

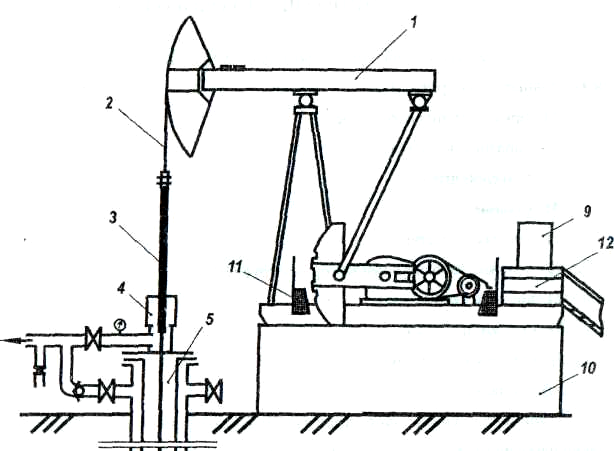

Установка скважинного штангового насоса (УСШН) включает следующие обязательные части:

1 – привод скважинного штангового насоса;

2 – канатная подвеска;

3 – устьевой шток;

4 – сальниковое устройство;

5 – устьевая арматура;

6 –колонна НКТ;

7 – колонна штанг;

8 – скважинный насос;

9 –станция управления;

10 – фундамент;

11 – ограждение;

12 –рабочая площадка

Такой состав скважинной штанговой насосной установки явл-ся минимально необходимым для эксплуатации неосложненных скважин.

Привод штангового насоса 1 служит для сообщения возвратно-поступательного движения колонне штанг. Посредством канатной подвески привод соединяется с устьевым штоком 3. Устьевой шток движется в сальнике 4, который обеспечивает герметичность в верхней части колонны НКТ 6. К нижнему концу устьевого штока присоединяется колонна штанг 7, которая служит для передачи движения плунжеру скважинного насоса. Колонна штанг проходит внутри НКТ. НКТ образуют канал для движения продукции скв от насоса к устью. Скважинный насос 8 — плунжерного типа. Он состоит из цилиндра и полого плунжера. Цилиндр насоса имеет всасывающий клапан, а плунжер— нагнетательный. Насос прикрепляется к нижней части колонны НКТ.
