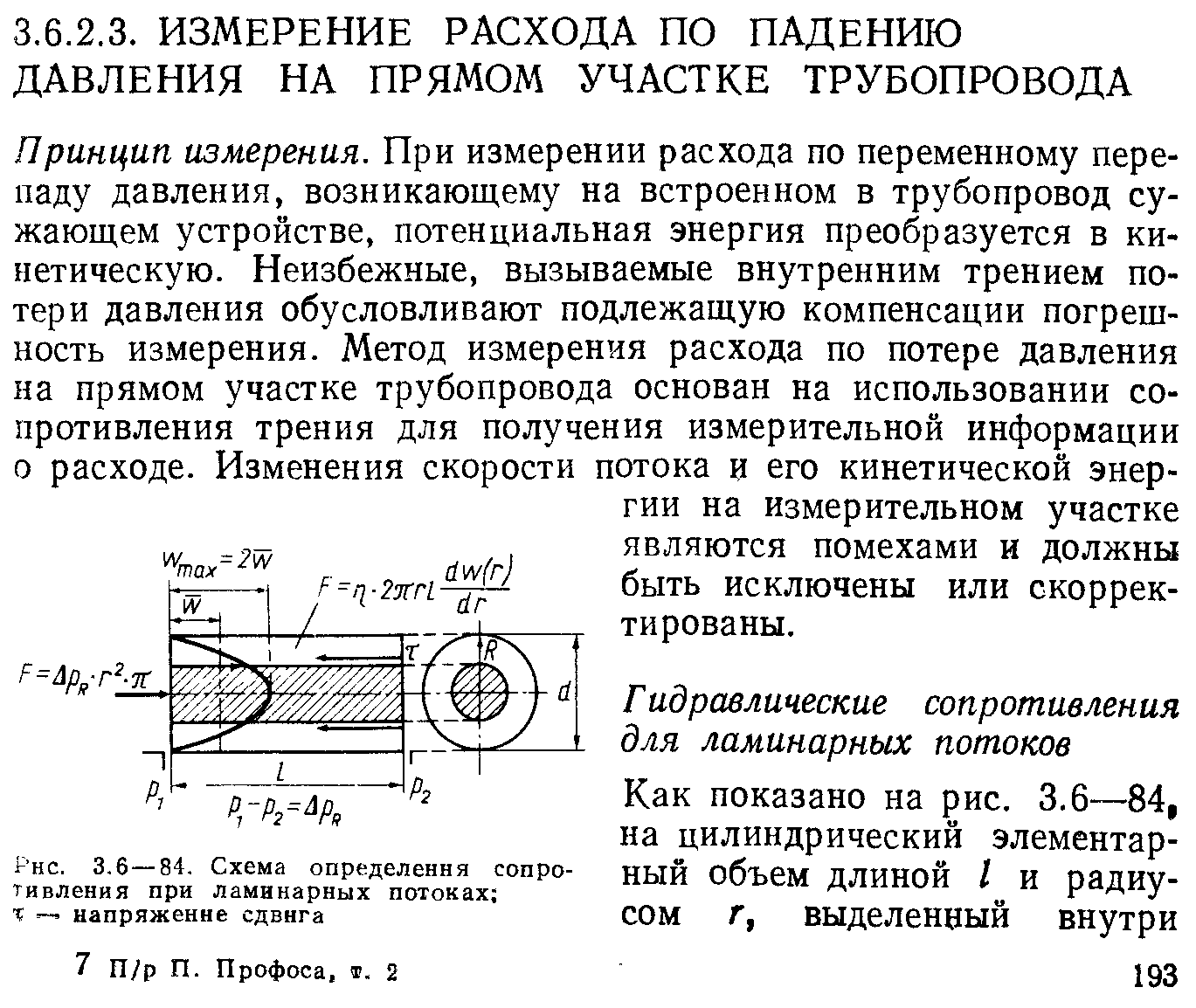

Принцип измерения расхода по падению давления на прямом участке воздухопровода.
Принцип действия трубы Вентури
В основе принципа действия трубы Вентури лежит эффект Вентури — явление уменьшения давления в потоке жидкости или газа, когда этот поток проходит через суженный участок трубы.
Эффект Вентури является следствием уравнения Бернулли, определяющего связь между скоростью v жидкости, давлением p в ней и высотой h частиц над площадью отсчёта:
Где:
ρ — плотность жидкости;
g — ускорение свободного падения;
—
пьезометрический
напор; [P2]=0
—
динамический
напор.
Если уравнение Бернулли записать для двух сечений потока, то будем иметь:
Для горизонтального потока средние члены в левой и правой частях уравнения равны между собой, и потому сокращаются, и равенство принимает вид:
то есть при установившемся горизонтальном течении идеальной несжимаемой жидкости в каждом её сечении сумма пьезометрического и динамического напоров будет постоянной. Для выполнения этого условия в тех местах потока, где средняя скорость жидкости выше (то есть, в узких сечениях), её динамический напор увеличивается, а гидростатический напор уменьшается (и значит, уменьшается давление).
С помощью уравнения Бернулли, и зная динамическое давление, можно определить скорость потока, а значит, и объёмный расход:
Q=S
где: S — площадь поперечного сечения потока,
— средняя скорость потока.
Конструкция трубы Вентури

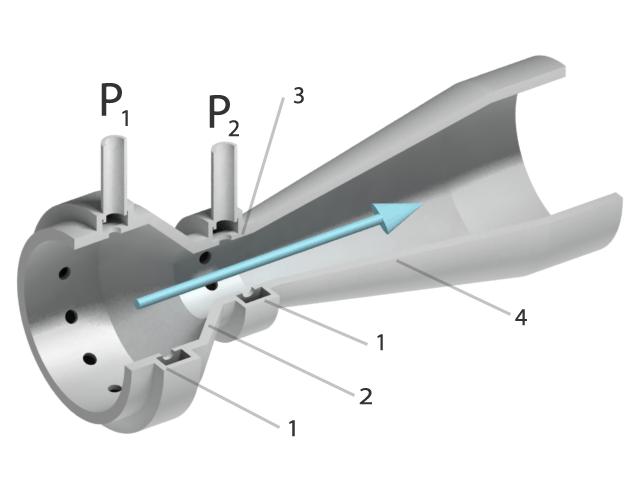

Труба Вентури состоит из входного конуса (2), горловины (3) и диффузора (4). Для выравнивания давления на периферии горловина и входной конус имеют кольцевые усредняющие камеры (1), в нижней части которых устанавливают приспособления для спуска жидкости. Если конечный диаметр диффузора меньше диаметра трубопровода, то труба называется короткой, если равен — длинной. Отводы от трубы подключают к дифференциальному манометру.
Расход определяется выражением:
,
где:
C — экспериментальный коэффициент, отражающий потери внутри расходомера,
S1 и S2— площади сечения трубопровода и горловины соответственно,
ρ — плотность жидкости или газа,
P1 и P2 — статические давления на входе трубы и в горловине.
В случае измерения расхода газа в выражение вводят коэффициент сжимаемости газа.
Цена: 89 UAH

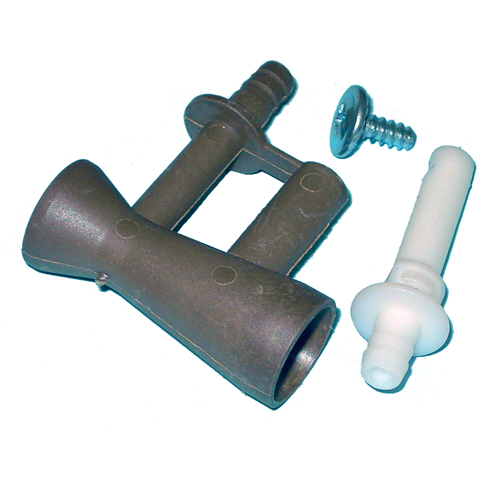

Промышленный образец трубки Вентури

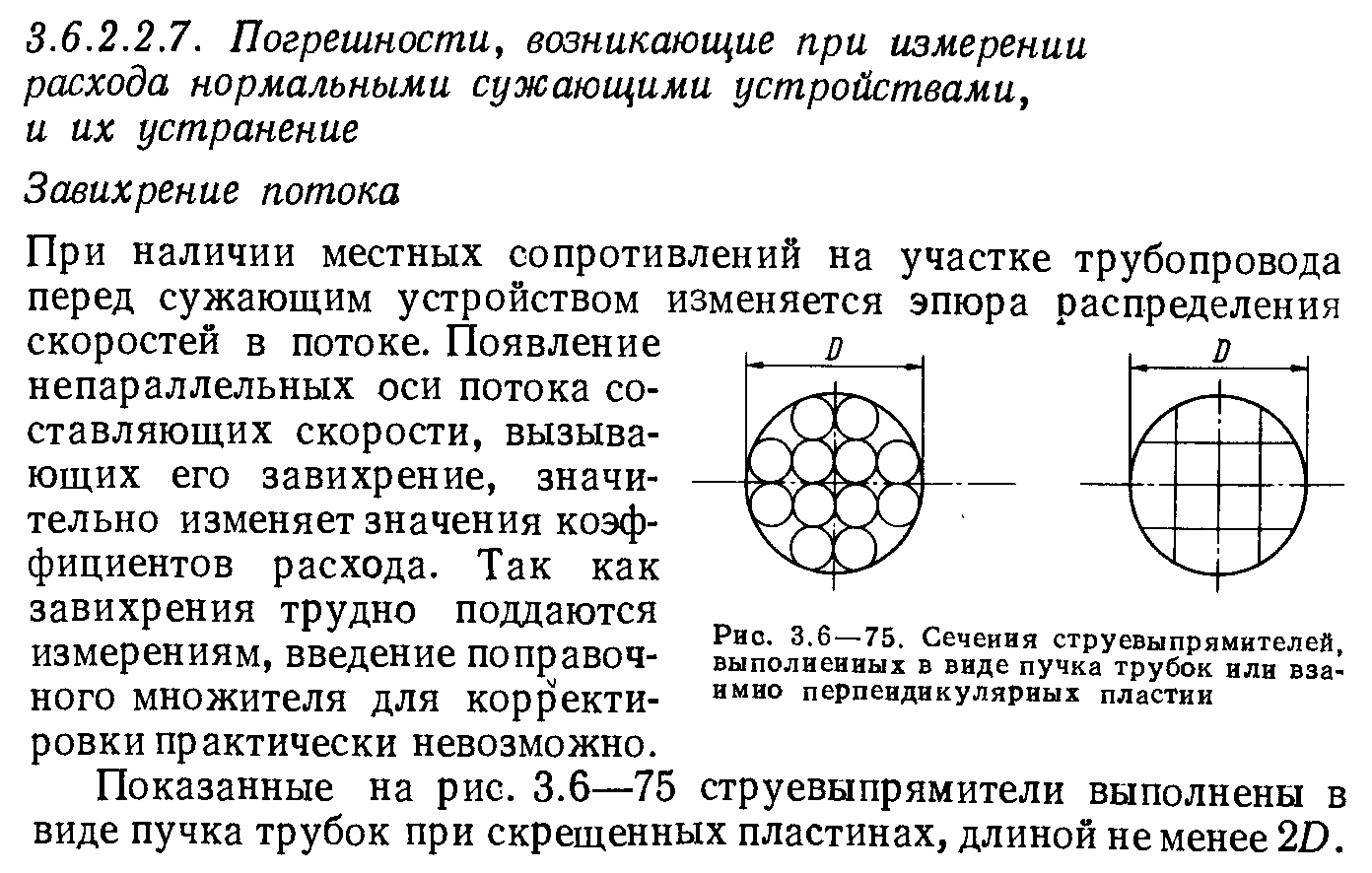

Датчики расхода измеряющие перепад давления
Вентури-метры
Принцип действия расходометров этого типа основан на эффекте Вентури. Вентури-расходомер сужает поток жидкости в некотором устройстве, и датчики давления измеряют разницу давлений перед указанным устройством и непосредственно в месте сужения.

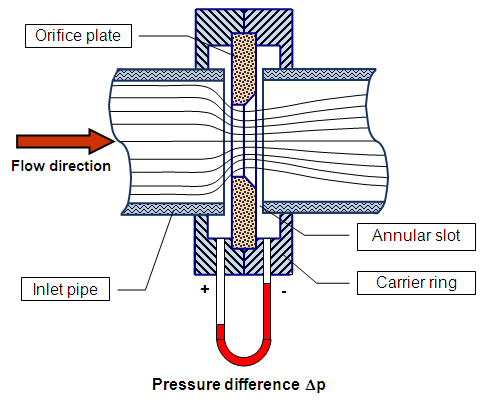

Дисковая диафрагма
Диафрагма представляет собой диск со сквозным отверстием, вставленный в поток. Дисковая диафрагма сужает поток, и разница давлений, измеряемая перед и после диафрагмы, позволяет определить расход в потоке. Этот тип расходомера можно грубо считать одной из форм Вентури-метров, однако имеющую более высокие потери энергии.
В этом случае (внезапное сужение русла) потеря напора обусловлена трением потока при входе в более узкую трубу и потерями на вихреобразование, которые образуются в кольцевом пространстве вокруг суженой части потока:

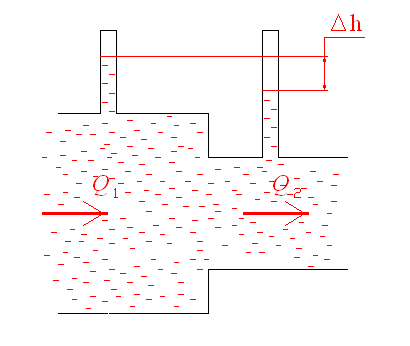

Внезапное сужение трубы |
|
Полная потеря напора определится по формуле:
где коэффициент сопротивления сужения определяется по полуэмпирической формуле
И.Е. Идельчика:
в которой n = S1/S2 - степень сужения.
