4. Изучение зависимости показателя преломления раствора от его концентрации.

1. Ознакомится с устройством рефрактометра.

2. Открыть окно осветительной призмы 6, окно измерительной призмы 3 должно быть закрыто.

3. Включить осветитель в сеть (220 В) (можно использовать естественный источник света).

4. Перемещая осветитель, луч света направить в окно призмы 6.

5. Открыть верхнюю камеру, нанести на плоскость измерительной призмы 3-4 капли исследуемого раствора и закрыть осветительной призмой.

6. Ввести в поле зрения границу светотени, наблюдая в окуляр 10. Резкость границы светотени, штрихов шкалы и перекрестия установить вращением гайки окуляра 10.

7. Устранить окрашенность границы светотени вращением лимба 7.

8. Произвести отсчет по шкале показателя преломления раствора, совместив границу светотени с центром перекрестия.

9. Определить концентрацию С раствора, используя градуировочный график рефрактометра (рис. 5).

10. Добавить с помощью пипетки три капли дистиллированной воды в раствор заданной концентрации. Определить п и с нового раствора, результаты занести в таблицу 1.

11. Добавить в новый раствор еще три капли дистиллированной воды и вновь определить п и с , данные занести в таблицу 1.

12. Повторить действия п. 10 5-6 раз, получить таким образом 5-6 растворов различных концентраций и определить для них значения п и с.

13. Построить график зависимости показателя преломления раствора от его концентрации. Сделать вывод.

ТАБЛИЦА 1

Результаты определения показателя преломления

и концентрации растворов.

№ раствора	1	2	3	4	5	6	7
общее число добавленных капель
n
С, %

См. на стр. 26 рис. 13. (Градуировочный график рефрактометра).

КОНТРОЛЬНЫЕ ВОПРОСЫ.

1. Вывести законы отражения и преломления света.

2. Каков физический смысл абсолютного и относительного показателей преломления.

3. Явление полного внутреннего отражения: условия наблюдения, закон преломления для этого случая, предельный угол.

4. Устройство рефрактометра, ход лучей в нем.

5. Применение полного внутреннего отражения: бинокль, перископ, волоконная оптика.

Литература.

1. А. Н. Матвеев. Оптика. – М.: Высшая школа, 1985.

2. Г. С. Ландсберг. Оптика. – М.: Физматлит, 2003.

3. И. В. Савельев. Курс общей физики, т. 4 – М.: Наука, 2002.

4. Н. Н. Евграфова, В. Л. Коган. Руководство к лабораторным работам по физике. – М.: Высшая школа, 1970.

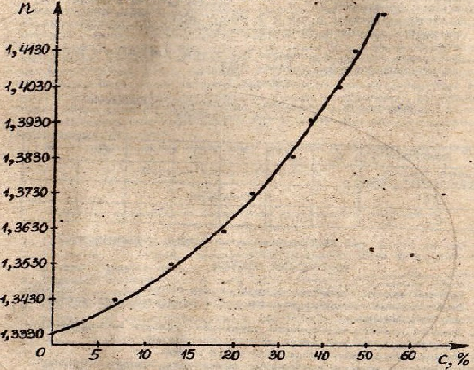

рис.13

Градуировачный график рефрактометра.

Работа № 6

ИЗУЧЕНИЕ ОПТИЧЕСКИХ НЕДОСТАТКОВ ЛИНЗ

Приборы и принадлежности:

1. Оптическая скамья.

2. Осветитель с сеткой.

3. Коллиматорная линза.

4. Исследуемая линза.

5. Набор крупных диафрагм.

6. Набор светофильтров.

7. Матовый экран.
