Работа № 4
ИССЛЕДОВАНИЕ ОПТИЧЕСКИХ СВОЙСТВ ЖИДКОСТЕЙ
С ПОМОЩЬЮ РЕФРАКТОМЕТРА
Приборы и принадлежности:
Рефрактометр ИРФ – 4546.
Исследуемые растворы.
Дистиллированная вода.
Краткая теория и описание установки
Рефрактометр – это прибор, применяемый для измерения показателя преломления твердых, жидких и газообразных веществ, а также для определения концентрации раствора.
В основе действия рефрактометра лежит явление полного внутреннего отражения при прохождении светом границы раздела двух сред с разными показателями преломления (рис.9).
рис. 9
По закону преломления света (вывести самостоятельно)
, (1)
где
- угол падения луча,
- угол получения луча,
- относительный показатель преломления
второй среды по отношению к первой.
, (2)
где
- абсолютные показатели преломления
сред.
Вещество с большим показателем преломления называется оптически более плотным.
При
переходе света из оптически более
плотной среды в оптически менее плотную
и при
можно получить
, т. е. преломленный луч будет скользить
по границе раздела двух сред (рис. 10).
рис. 10
Это
явление называется полным внутренним
отражением. Угол
называется предельным углом. Согласно
(1)
,
откуда (3)
(4)
При
углах падения, заключенных в пределах
до
,
свет во вторую среду практически не
проходит. Если луч 1 заставить идти
обратно из среды с
в среду с
(из 2-й в 1-ю), картина остается та же –
это следует из принципа обратимости
световых лучей. Этот принцип справедлив
для всех лучей, падающих под любыми
углами на границу раздела двух сред.
Описание установки и методика эксперимента

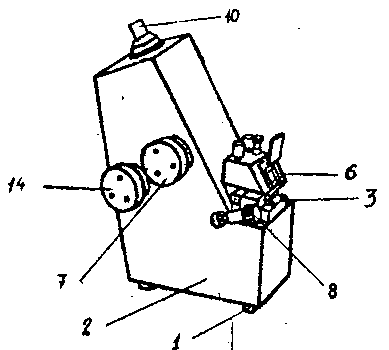

Внешний вид рефрактометра показан на рис. 11
рис.11
Рефрактометр состоит из основания 1 и корпуса 2. К корпусу прикреплена нижняя камера с измерительной призмой 3 и осветительной призмой 6, которая шарнирно соединена с нижней и может поворачиваться относительно нее. На штуцере нижней камеры подвижно укреплен осветитель.
Для контроля температуры измеряемого раствора служит термометр. Со стороны передней крышки корпуса видна шкала 9 рефрактометра. На оси прибора укреплены:
рукоятка 11 с окуляром 10 и настроечным механизмом 14, облегчающим совмещение границы светотени с перекрестием;
лимб 7 для устранения дисперсионной окрашенности границы светотени;
отверстие, закрытое пробкой 8, служащее для ввода ключа и установки нуль-пункта;
тумблер включения сети.

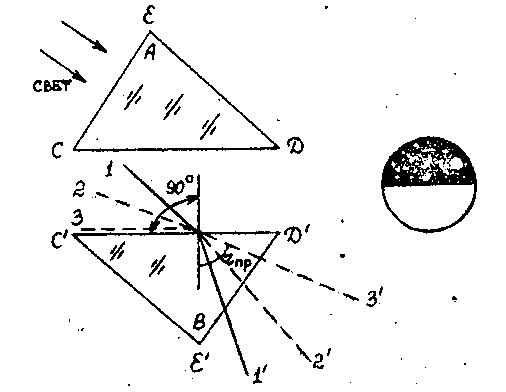

Основной частью рефрактометра являются две призмы А и В. Между этими призмами вводится исследуемый раствор (рис 12).
рис. 12.
Пучок света от осветителя, пройдя грань СЕ осветительной призмы А, падает на грань СД. Эта грань- матовая, рассеивает свет в жидкости по всем направлениям, и лучи падают на грань С'Д' измерительной призмы В под различными углами. Очевидно, что наибольший возможный угол падения лучей на грань С'Д' равен 90º, следовательно, луча с большим углом падения быть не может. Этот луч преломится в призме В под предельным углом τпр (принцип обратимости световых лучей).Все остальные лучи, например 1 и 2-й, падающие на грань С'Д' под углом, меньшим 90º, преломятся в призме под углами, меньше τпр. Если на пути этих лучей поставить собирающую линзу, то в ее фокальной плоскости получится изображение, на котором будет видна резкая граница света и тени Положение границы светотени определится величиной угла τпр, который зависит от показателя преломления жидкости.
Шкала рефрактометра сразу дает значение показателя преломления.
Порядок
выполнения работы
Упражнение 1
