14. Кодопреобразователи(кп). Кодопреобразователи кода Грея.
КП – устройства однозначно преобразующие кодовые комбинации вх-го кода в кодовые комбинации вых-го кода. Как правило КП используются для придания исходному коду помехозащитных свойств. Различают КП:
- универсальные;
- логического типа.

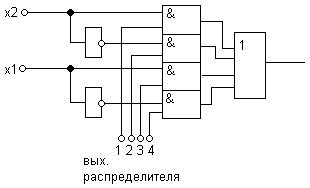

по способу ввода-вывода информации делятся на:
- параллельного действия;
- последовательного действия.

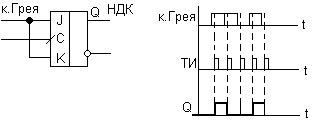

КП к. Грея в НДК последовательного действия.
КП должен иметь возможность вычислять сумму по модулю 2 поступающих последовательных символов. При этом при поступлении «0» результат суммирования не должен изменяться, а при поступлении «1» результат должен инвертироваться. Таким требованиям удовлетворяет счетный триггер.
В момент времени переднего фронта триггер изменит состояние на противоположное если на JK входах логическая «1», и сохраняет предыдущее состояние если на JK входах логический «0».
15. Кодопреобразователи(кп) кодов с защитой по паритету.
КП – устройства однозначно преобразующие кодовые комбинации вх-го кода в кодовые комбинации вых-го кода. Как правило КП используются для придания исходному коду помехозащитных свойств. Различают КП:
- универсальные;
- логического типа.
по способу ввода-вывода информации делятся на:
- параллельного действия;
- последовательного действия.

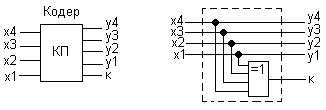

КП кодов с защитой по паритету.
Иногда функциональная схема КП м/б получена непосредственно из алгоритма кодирования (если он простой).
16. Кодопреобразователи (кп) инверсного кода.

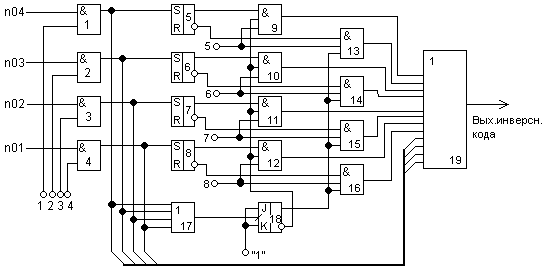

В течении первых 4 тактов работы распределителя информационная часть кода ч/з ключи 1-4 записывается в RS – триггеры 5-8, выводится на выход ч/з элемент «или» 19 и проверяется на четность счетным триггером.
В течении 5-8 тактов работы распределителя на выход отправляются контрольные символы. В зависимости от четности информационной части контрольные символы будут прочитаны или с прямых, или с инверсных выходов триггеров 5-8. При этом будут использованы и ли ключи 9-12, или 13-16.
17. Кодопреобразователи (кп) корреляционного кода.

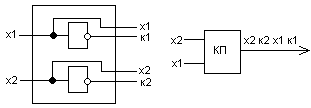

Правило образования: Каждому информационному символу добавляется инверсный контрольный символ.
18. Кодопреобразователи (кп) циклического кода.
Структурная схема кодопреобразователя
цикл. кода определяется видом P(m).
В общем случае если
соответствующая схема преобразователя
будет следующая:
Количество триггеров в схеме соответствует старшей степени порождающего многочлена. Если в выражении P(m) какое-либо слагаемое отсутствует, то перед соответствующим триггером в схеме сумматор по модулю 2 не ставится (т.е. выход предыдущего триггера напрямую соединяется с D – входом последующего).
Принцип работы: В течении первых n0 тактов, ключи К1 и К2 находятся в положении 1. При этом, информационная часть кода последовательно, начиная со старшего разряда поступает в кодопреобразователь и одновременно ч/з К2 выводится на выход кодопреобразователя. В течении этого времени (n0 тактов) в кодопреобразователе формируется контрольная часть кода, т.е. по истечении n0 тактов в триггерах будет записана контрольная часть кодов. После этого ключи переводятся в положение 2. В результате последующих k тактов контрольная часть кода записанная в регистр выводится на выход кодопреобразователя. Сам регистр при этом заполняется нулями.
