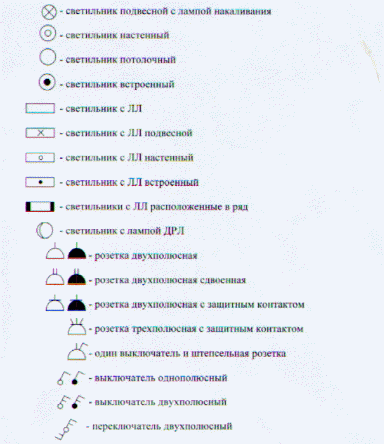

Условные обозначения

6. Расчет электрического освещения.

6.1 Методы расчета.

1. Метод использования светового потока.

2. Точечный метод.

3. Метод удельной мощности.

6.2 Исходные данные.

Для данного цеха выполнить расчет освещения:

1. Выбрать освещенность и коэффициент запаса;

2. Выбрать источник света;

3. Выбрать осветительные приборы;

4. Выбрать размещение осветительных приборов;

5. Произвести расчет освещенности методом коэффициента использования с последующей проверкой точечным методом;

6. Выбрать напряжение и схему питания осветительных установок;

7. Выбрать типы групповых щитков и их расположение;

8. Выбрать марки проводов и способ их прокладки;

9. Произвести расчет проводов для осветительных сетей;

10. Выбрать аппараты для защиты осветительных сетей;

11. Вычертить план цеха с размещением светильников, осветительных сетей и щитков;

12. Нарисовать один из узлов крепления выбранного светильника.

Таблица.

Цех	Среда цеха	Площадь цеха, м	Высота цеха, м	h/ст	Sтр	cosφ	Кз
Металлоконструкций	нормальная	108х60	12	пристроенная	2х2500	0,8	0,87

6.2.1. Выбор освещенности Енорм и коэффициента запаса Кз

Принимаем общую равномерную систему освещения.

Табл разряд и подразряд зрительной работы III б, освещенность Е=300 лк для газоразрядных ламп, плотность нормирования Г=0,8

6.2.2. Выбор источника света и осветительного прибора

Выбор светильников должен определяться следующими основными условиями:

- характер окружающей среды;

- требования к светораспределению и ограничению слепящего действия;

- соображениями экономики.

Условия среды освещаемого помещения определяют конструктивное исполнение светильника. Светораспределение светильника является основной характеристикой, определяющей светотехническую эффективность применения светильника в заданных условиях. Для высоких помещений h=6-18 м могут быть использованы лампы ДРЛ мощностью 400-700 Вт.

С учетом рекомендаций для цеха металлоконструкций по [3] выбираем полностью защищенные светильники:

РСП05-0.02, где (Р- разрядные лампы, С- подвесной, П- для промышленных предприятий, 05- серия). Применим в данном светильнике дуговую ртутную лампу ДРЛ-400, тип кривой Г- глубокая, КПД- 75%, тип ПРА 1И400Н37-001, λ=0,9;

РСП05-0.02, применим в данном светильнике дуговую ртутную лампу ДРЛ-700, тип кривой Д- косинусная, КПД-70%, тип ПРА 1ДБИ-700ДРЛ, λ=1,4.

6.2.3. Размещение осветительных приборов.

Светильники размещаются рядами по длине цеха с креплением к тросу. Для аварийного освещения применяют светильники с лампами накаливания.

6.2.4. Расчет количества светильников.

Находим рабочую высоту светильников.

- свес светильника

- расстояние от пола до рабочей поверхности

Находим расстояние между светильниками

Находим расстояние от стен

м

Находим расстояние по длине ряда

м

Находим количество светильников в ряду

Находим расстояние до светильника от стены по ширине

м

Находим количество рядов

рядов

Общее количество светильников

шт.

Уточняем расстояние между светильниками в ряду

м

Расстояние между рядами

м
