Настройка кинематических цепей станка при нарезании червячных колес

Нарезание червячных колес может быть осуществлено методами радиальной или тангенциальной подачи. Главным движением является движение деления, которое осуществляется и настраивается так же, как и при нарезании цилиндрических зубчатых колес. Значения скорости резания выбираются из таблицы 3.

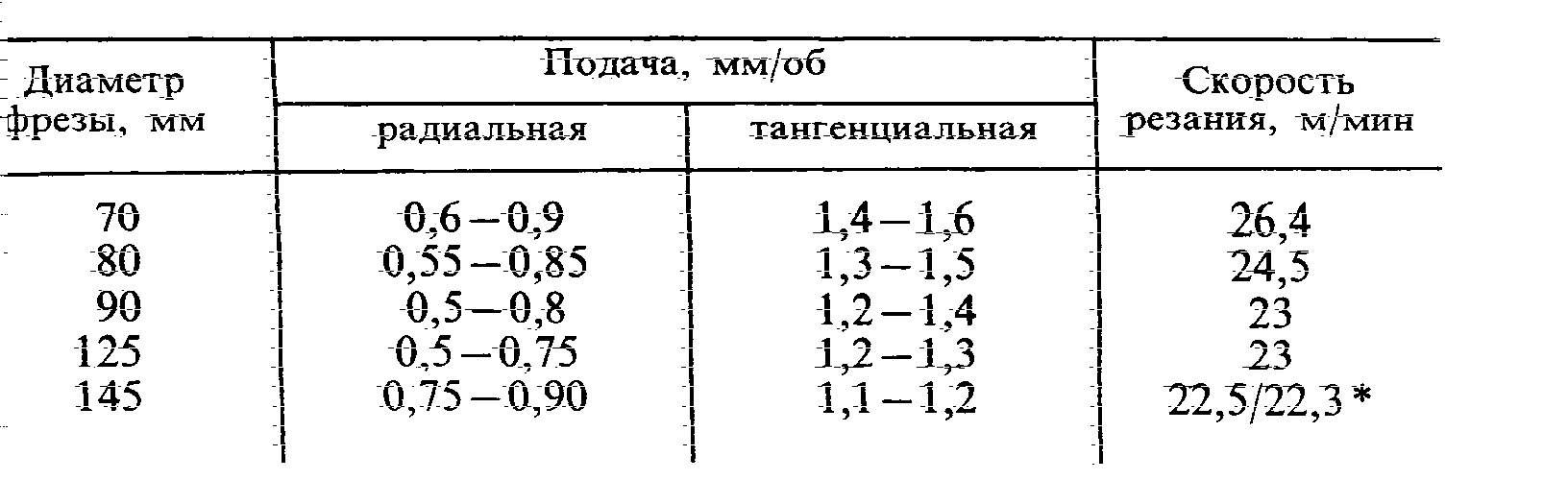

Таблица 3.

Движение подачи будет сложным, состоящим из согласованного перемещения каретки с червячной фрезой вдоль собственной оси и дополнительного вращения заготовки. Движение подачи настраивается по пяти параметрам: на скорость - гитарой подач a2/b2, на путь - расстановкой упоров, на направление - переключением направления подачи, на исходное положение - установкой фрезерного суппорта в требуемое положение относительно заготовки (при этом фреза предварительно устанавливается на полную глубину фрезерования), на траекторию - гитарой дифференциала a3-b3-c3-d3.

Настройка движения тангенциальной подачи на скорость.

В зубофрезерном полуавтомате 5К32 движение тангенциальной подачи сообщается каретке фрезерного суппорта. При этом вертикальная подача должна быть выключена.

Условие кинематического согласования для настройки скорости тангенциальной подачи:

1 оборот стола с заготовкой ------- St мм радиального перемещения салазок стола .

St — тангенциальная подача (мм/об), на которую переместится червячная фреза относительно стола с заготовкой за один его оборот.

195 1

Формула настройки гитары подач: х2 = ---- -----St.

136 х_t

Здесь x_t – передаточное отношение коробки подач, может принимать значения 0,5; 1; 23/13.

Согласно передаточному отношению гитары подачи необходимо подобрать сменные зубчатые колеса гитары из того же набора, что и при настройке вертикальной подачи. В случае невозможности точного подбора сменных зубчатых колес, обеспечивающего заданную подачу, необходимо принять пару колес, обеспечивающих ближайшую меньшую подачу и определить фактическую подачу. Выбор тангенциальной подачи производится по таблице 3.

Настройка гитары дифференциала при включении

тангенциальной подачи.

Условие кинематического согласования для настройки движения подачи на траекторию:

1 дополнительный об. стола ----------- πm_xZ мм осевого перемещения фрезы,

где m_x - осевой модуль червячной фрезы.

2,705634

х3 = ------------- х_t

m_xk

У зубофрезерного полуавтомата 5К32 цилиндрические зубчатые колеса привода фрезерного шпинделя косозубые. Поэтому при осевом перемещении фрезерного шпинделя возникает дополнительный его поворот, что должно быть учтено при настройке дифференциала путем дополнения формулы настройки гитары дифференциала вторым слагаемым.

Дополнительное слагаемое x_3доп. передаточного отношения гитары дифференциала, компенсирующее поворот фрезы, определяется отношением St/p_z, где St – тангенциальная подача; p_z – ход винтовой линии зубьев колеса z = 68 на валу (VI). Этому повороту червячной фрезы должен соответствовать и дополнительный поворот с заготовкой на угол 0,0003616*St*k/Z. Записывая уравнение кинематического баланса и выражая x_3доп, можно получить х_3доп = 0,003074x_t.

Полная расчетная формула настройки гитары дифференциала для случая применения тангенциальной подачи будет:

2,705634

x3 = (------------------ + - 0,003074) x_t

m_xk

Знак плюс берется при правозаходной фрезе, знак минус – при левозаходной.
