49. Конструкции приводных цепей: роликовых, втулочных, зубчатых.

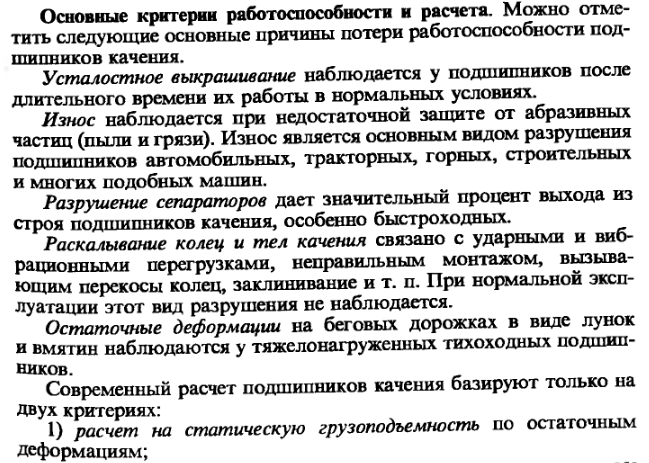

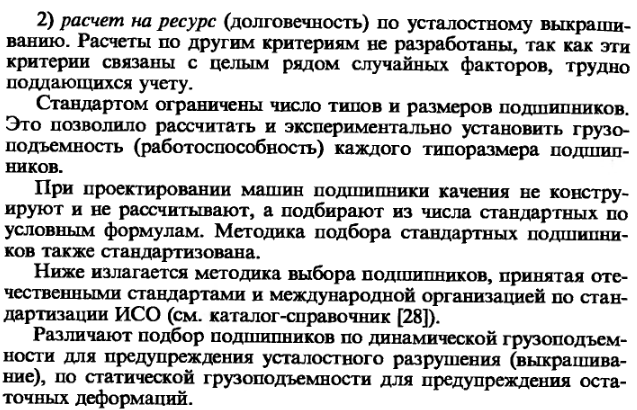

50. Критерии расчета и работоспособности подшипников качения
13. Конические зубчатые передачи. Особ. Геометрии, кинемат., изг-я, сборки.
Конические зубчатые колёса применяют в передачах, у которых оси валов пересекаются под некоторым углом (наиболее распространённый 90).
1) Прямозубые
2) Косозубые (с тангенциальными зубьями)
3) Колёса с круглыми зубьями
Начальные конусы имеют одну общую вершину и перекатываются один по другому при работе передачи.
14. Анализ конструкций болтового соединения. Без зазора, с зазором.
а) болт поставлен с зазором – затяжка обязательна, на стыках возникает трение.
k
-коэффициент
запаса(1,4..2)
f-коэффициент трения
i-число стыков
z-число болтов
-необходимая сила затяжки,
чтобы детали не смещались
Болт
испытывает напряжения кручения т
растяжения от
От внешних сил он ничего не испытывает.
б) болт без зазора (затягивать не надо)
В
болте возникают напряжения смятия и
среза под действием внешней поперечной
силы. Расчёт по основному диаметру
болта.
δ – наименьшая толщина соединённых деталей.
Предельная сила сдвига определяется прочностью болта.
3. Резьба. Основные понятия и определения. Геометрические параметры метрической резьбы. Изготовление.
По форме основной поверхности различают цилиндрические и конические резьбы. Наиболее распространена цилиндрическая резьба. Коническую резьбу применяют для плотных соединений труб, масленок, пробок.
Профиль резьбы — контур сечения резьбы в плоскости, проходящей через ось основной поверхности. По форме профиля различают треугольные, прямоугольные, трапецеидальные, круглые и другие резьбы.
По направлению винтовой линии различают правую и левую резьбы. У правой резьбы винтовая линия идет слева направо и вверх, у левой — справа налево и вверх. Наиболее распространена правая резьба.
Если
витки резьбы расположены по двум или
нескольким параллельным винтовым
линиям, то они образуют многозаходную
резьбу. По числу захода различают
однозаходную, двухзаходную и т. д. резьбы.
Наиболее распространена однозаходная
резьба. Все крепежные
резьбы однозаходные. Многозаходные
резьбы применяются преимущественно
в винтовых механизмах. Число
заходов больше трех применяют редко.
Геометрические параметры резьбы: d—наружный диаметр; d1 — внутренний диаметр d2 — средний диаметр, h — рабочая высота профиля; р — шаг; р1—ход (поступательное перемещение образующего профиля за один оборот или относительное осевое перемещение гайки за один оборот).
Д
ля
однозаходной резьбы p1=p;
для многозаходной р1
= пр, где n
число заходов; α — угол
профиля; ψ —угол
подъема (угол подъема развертки
винтовой линии по среднему диаметру).
По назначению различают резьбы крепежные и резьбы для винтовых механизмов.
Резьбы крепежные:
-метрическая с треугольным профилем — основная крепежная резьба;
-трубная — треугольная со скругленными вершинами и впадинами;
-круглая часто завинч-отвинч, в загрязненных уловиях, пожарная техника;
-резьба винтов для дерева.
Резьбы винтовых механизмов (ходовые резьбы):
-прямоугольная малонагруженные механизмы;
-трапецеидальная симметричная используется для соединения винт-гайка;
-трапецеидальная несимм., или упорная тяжелонагруженные механизмы, домкрат.
Приведенная классификация не является строгой, так как в практике встречаются случаи применения метрической резьбы с мелким шагом в точных измерительных винтовых механизмах и, наоборот, трапецеидальных резьб как крепежных.
