20. Сварные соединения

Не имеют соединяющих деталей. Выполняются за счёт местного нагрева и диффузии (перемешивания частиц) соединяемых деталей. Создают, практически, одну целую, монолитную деталь. Весьма прочны, т.к. используют одну из самых могучих сил природы - силы межмолекулярного сцепления.

Сварку (дуговую электросварку) изобрел в 1882 году российский инженер Н.И. Бенардос. С тех пор технология процесса значительно усовершенствована. Прочность сварного шва теперь практически не отличается от монолита, освоена сварка всех конструкционных материалов, включая алюминий и неметаллы.

Сварные соединения (швы) по взаимному расположению соединяемых элементов делятся на следующие группы:

Для сварки характерна высокая экономичность: малая трудоёмкость; сравнительная дешевизна оборудования; возможность автоматизации; отсутствие больших сил, как, например, в кузнечно-прессовом производстве; отсутствие больших объёмов нагретого металла, как, например, в литейном производстве. Однако говорить обо всех этих достоинствах имеет смысл только при хорошо налаженном и организованном технологическом процессе сварки.

Недостатки сварки состоят в том, что при низком качестве шва возникают температурные повреждения материала, кроме того, из-за неравномерности нагрева возникает коробление деталей. Это устраняется либо привлечением квалифицированного (высокооплачиваемого) сварщика, либо применением автоматической сварки, а также специальными приспособлениями, в которых деталь фиксируется до полного остывания.

Общее условие проектирования сварных соединений – обеспечение равнопрочности шва и свариваемых деталей [27].

Расчёт на прочность сварных швов

По ориентации относительно приложенных сил различают:

- лобовые швы – перпендикулярные силам;

- фланговые швы – параллельны силам;

- косые швы – под углом к силам.

Эти виды швов в различных сочетаниях применяются в разных соединениях.

С оединения встык обычно выполняются лобовыми швами. При качественной сварке соединения разрушаются не по шву, а в зоне температурного влияния. Поэтому рассчитываются на прочность по сечению соединяемых деталей без учёта утолщения швов. Наиболее частые случаи – работа на растяжение и на изгиб.

Напряжения растяжения: _раст = Q / S = Q / b ≤ [^раст]_шва.

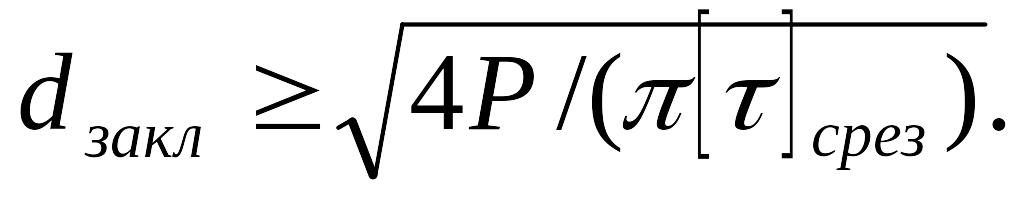

При одной плоскости среза диаметр заклёпки:	При двух плоскостях среза (накладки с двух сторон):

Напряжения изгиба: _изг = M_изг / W = 6 M_изг / b ² ≤ [^изг]_шва.

Допускаемые напряжения шва [ ^раст]_шва и [ ^изг]_шва принимаются в размере 90% от соответствующих допускаемых напряжений материала свариваемых деталей.

Соединения внахлёстку выполняются лобовыми, фланговыми и косыми швами.

Лобовые швы в инженерной практике рассчитывают только по касательным напряжениям. За расчётное сечение принимают биссектрису m-m, где обычно наблюдается разрушение. Расчёт только по касательным напряжениям не зависит от угла приложения нагрузки.

При этом τ = Q / (0,707 k l) ≤ [τ']_шва.

Тавровые и угловые швы соединяют элементы в перпендикулярных плоскостях. Выполняются либо стыковым швом с разделкой кромок (а), либо угловым без разделки кромок (б). При нагружении изгибающим моментом и силой прочность соединения оценивают:

для стыкового шва (а) по нормальным напряжениям

 = 6M/ (b²) + Q / (l ) ≤ [^раст]_шва,

для углового шва (б) по касательным напряжениям

τ = 6M/(1,414 l²k)+ Q / (1,414 l k ) ≤ [τ']_шва.

В любом случае для расчёта самых сложных сварных швов сначала необходимо привести силу и момент к шву и распределить их пропорционально несущей способности (длине) всех простых участков. Таким образом, любой сложный шов сводится к сумме простейших расчётных схем.
