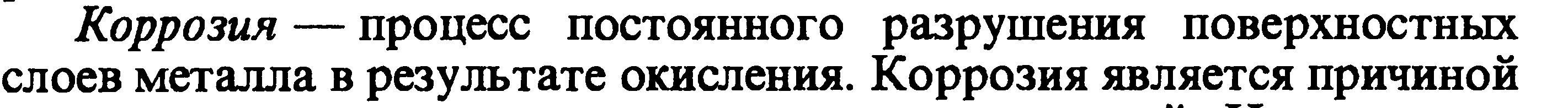

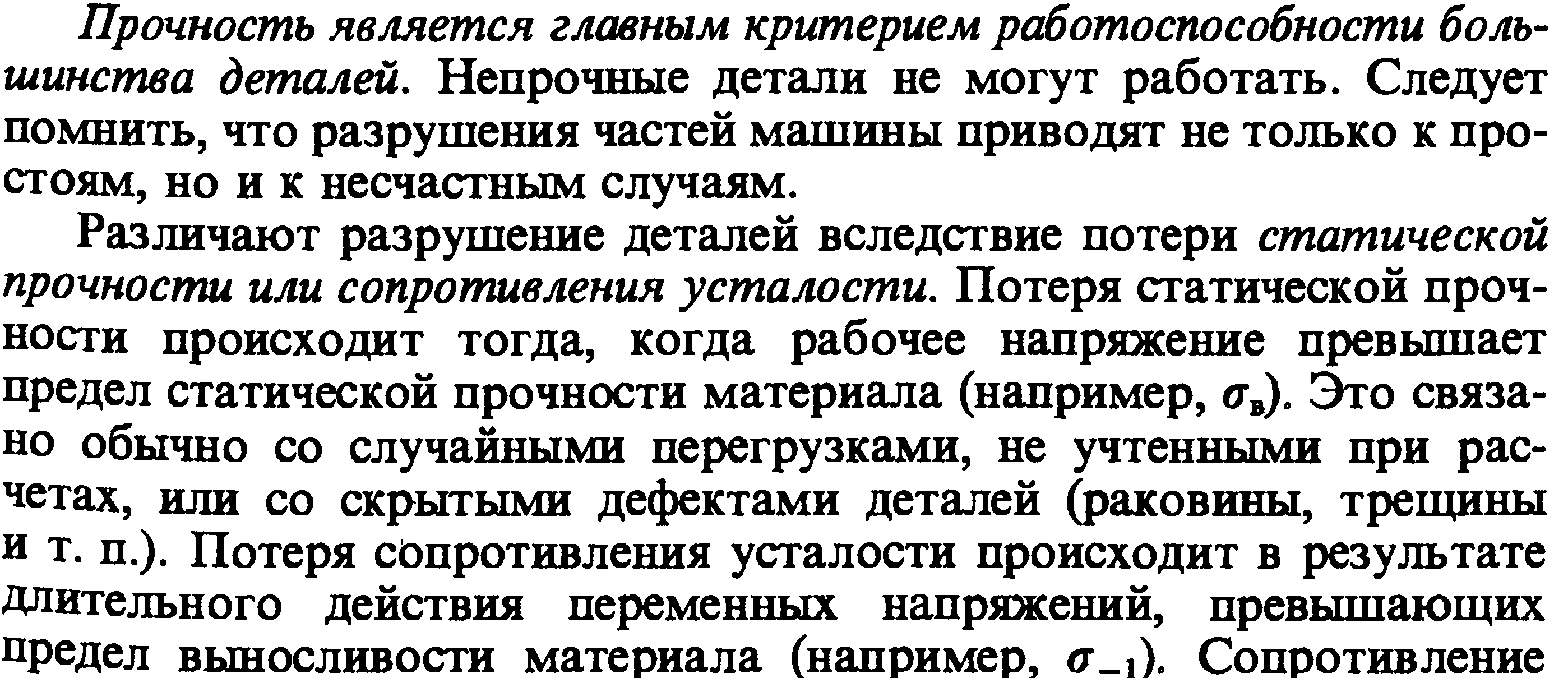

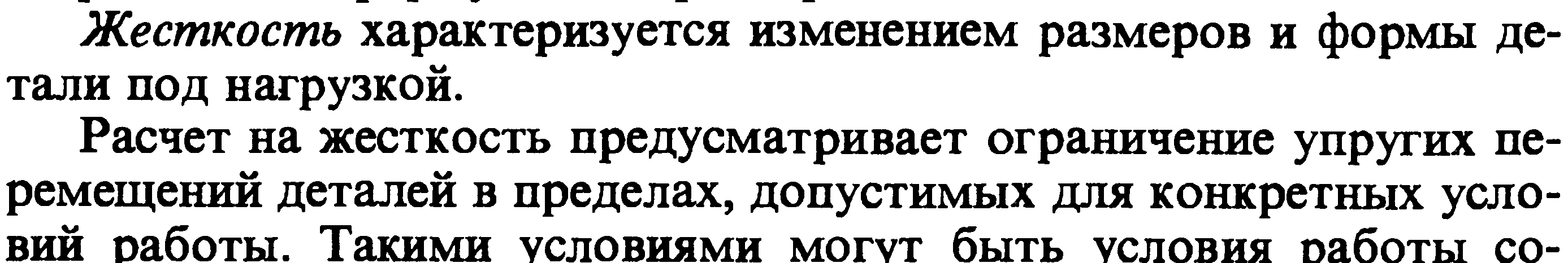

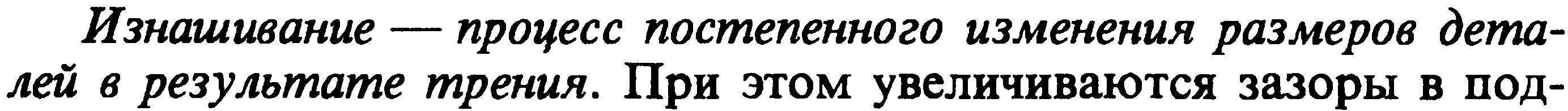

9. Критерии работоспособности и расчета типовых эл-ов машин.

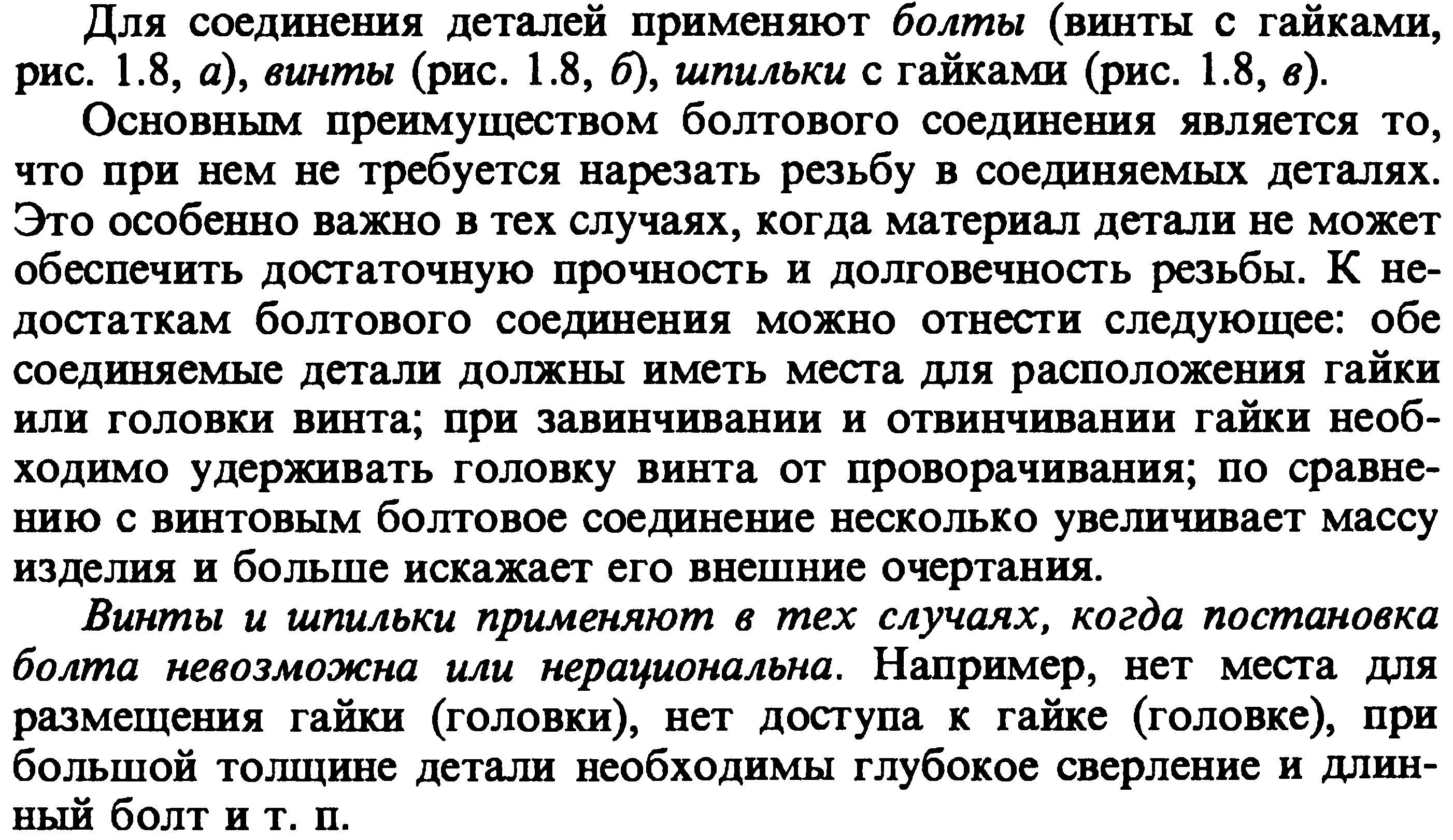

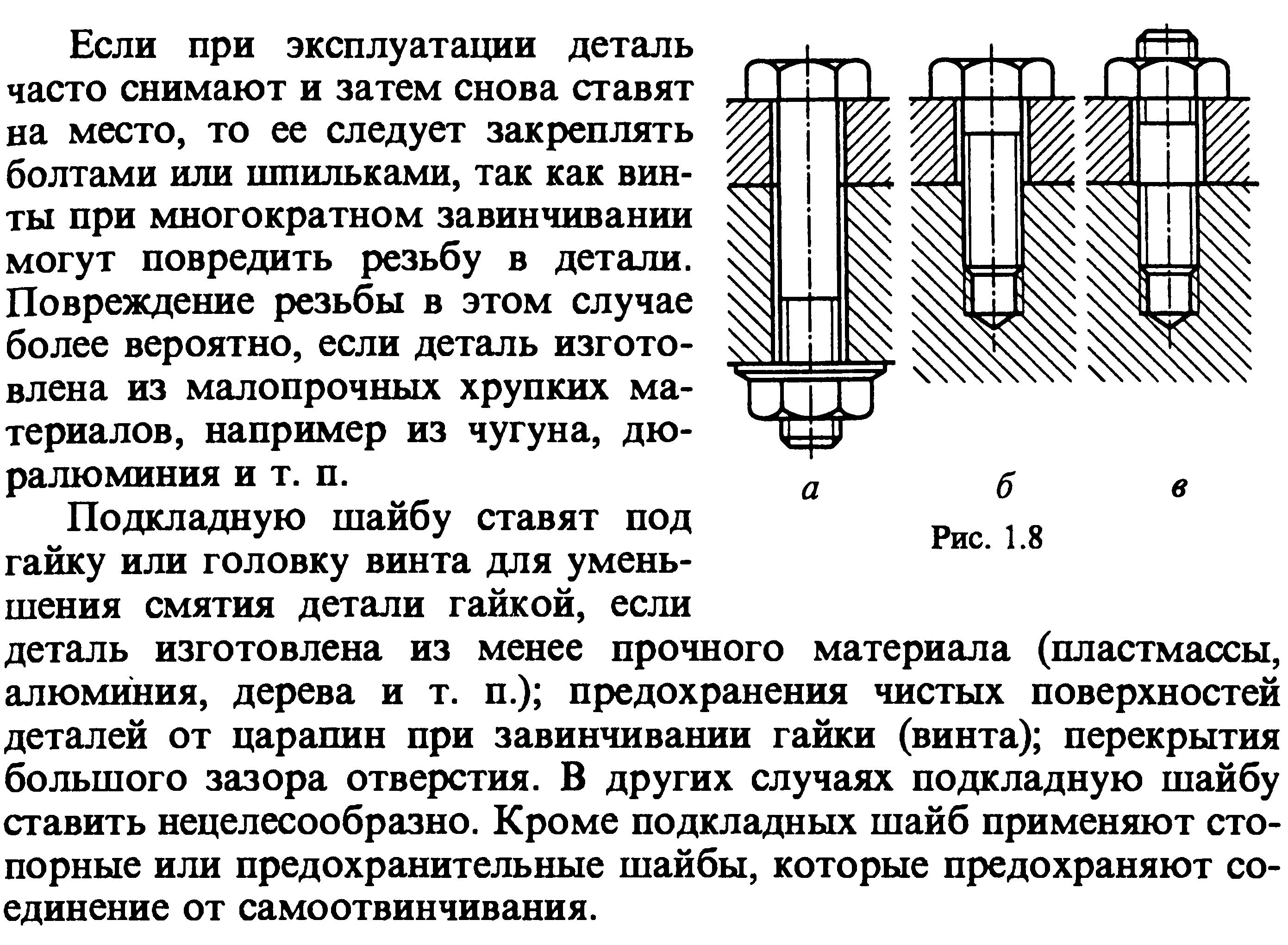

5. Анализ конструкций соединений основными крепежными деталями(болтом, винтом и шпилькой).
Основное уравнение гидродинамики для установившегося двухмерного течения жидкости:
О
бъемный
расход на единицу ширины пластины равен:
Давление
масла в зазоре, уравновешивающее внешнюю
нагрузку F,
а
движение пластины А
происходит
при жидкостном трении.
Используя
полученные решения, можно сделать
следующие выводы: 1)
Так
как расход Q
жидкости
одинаков во всех сечениях сужающегося
зазора, то средняя скорость течения
должна увеличиваться
справа налево.2)
Установим зависимость давления от
толщины масляного
слоя.
В среднем сечении h=(hi
+ h2)/2.
Следовательно,
давление обратно пропорционально
толщине масляного
слоя.3) одним
из условий образования
режима жидкостного трения является
наличие сужающегося
зазора, который принято называть
клиновым.
Таким образом, для образований режима
жидкостного трения необходимо соблюдать
следующие основные
условия: 1)
между скользящими поверхностями
должен быть зазор
клиновой формы; 2)
масло
соответствующей вязкости должно
непрерывно заполнять зазор;
3) скорость
относительного движения поверхностей
должна быть
достаточной для
того, чтобы в масляном слое создалось
давление, способное уравновесить внешнюю
нагрузку.
6. Опоры скольжения. Режимы трения и критерии расчета подшипников скольжения
Р
ежимы
трения и критерии расчета. Трение
определяет износ, нагрев подшипника, и
его КПД. Для уменьшения трения подшипники
скольжения смазывают. В зависимости
от режима работы подшипника в нем может
быть полужидкостное или жидкостное
трение. При жидкостном трении рабочие
поверхности вала и вкладыша разделены
слоем масла, толщина h
которого больше суммы высот Rz
шерховатостей поверхностей:
При этом условии масло воспринимает
внешнюю нагрузку, избегая соприкасание
рабочих поверхностей, т. е. их износ.
Сопротивление движению в этом случае
определяется только внутренним
трением в слое масла. Коэффициент
жидкостного трения находится в пределах
0,001...0,005. При полужидкостном трении
данное условие не соблюдается, в
подшипнике будет одновременно жидкостное
и граничное трение. Граничным называют
трение, при котором трущиеся поверхности
покрыты тончайшей пленкой масла,
образовавшейся в результате действия
молекулярных сил и химических реакций
активных молекул масла и материала
вкладыша. Способность масла к
образованию граничных пленок называют
маслянистостью. Граничные пленки
устойчивы, поэтому выдерживают
большие давления. Однако в местах
сосредоточенного давления они
разрушаются, происходит соприкасание
чистых поверхностей металлов, их
схватывание и отрыв частиц материала
при относительном движении. Полужидкостное
трение сопровождается износом
трущихся поверхностей даже без
попадания внешних абразивных частиц.
Коэффициент полужидкостного трения
зависит не только от качества масла, но
также и от материала трущихся поверхностей.
Для работы подшипника самым благоприятным
режимом является режим жидкостного
трения. Образование режима жидкостного
трения является основным критерием
расчета большинства подшипников
скольжения. При этом одновременно
обеспечивается работоспособность
по критериям износа и заедания. Основы
теории жидкостного трения.
Исследование
режима жидкостного трения в
подшипниках основано на гидродинамической
теории смазки. На рис. 16.4 показаны две
пластины А и Б, залитые маслом
и нагруженные силой F.
Пластина А движется относительно
пластины Б со скоростью vA.
Если скорость vA
мала (рис. 16.4, а), то пластина А
выжимает масло с пластины Б.
Поверхности пластин непосредственно
соприкасаются. При этом образуется
полужидкостное трение.
При достаточно большой скорости vA (рис. 16.4, б) пластина А поднимается в масляном слое и принимает наклонное положение. Между пластинами образуется сужающий зазор, заполненный маслом, а движение происходит в условиях жидкостного трения. Переход к режиму жидкостного трения происходит при некоторой скорости, называемой критической vск. Основополагающим является закон Ньютона:
г де τ — напряжение сдвига от внутреннего трения при сдвиге слоев жидкости, μ — динамическая вязкость жидкости, Па • с, v — скорость течения, м/с. Физический смысл закона можно объяснить так. Два тонких соседних слоя имеют некоторую разность скоростей. На общей границе слоев происходит сдвиг. Сопротивление сдвигу пропорционально интенсивности изменения скоростей в поперечном направлении или производной dv/dy. Коэффициент пропорциональности μ зависит от свойств жидкости и определяется экспериментально. Используя этот закон, можно найти все другие характеристики потока жидкости. Продифференцировав уравнение Ньютона, получим:
