Побудова поперечних профілів
Поперечні профілі будуються на пікетах і характерних точках перелому по геодезичній підоснові або при вертикальній зйомці дороги.
За чорними позначками поперечний профіль будується у такий же спосіб, як і поздовжній, у масштабі: горизонтальний і вертикальний 1:100 або горизонтальний 1:200, вертикальний 1:100.
Проектування поперечного профілю виконується таким способом: по осі виписується червона позначка із поздовжнього профілю, визначаються червоні
НК=НКП±(І*L)
У цій точці визначається позначка бордюру як сума червоної позначки лотка і висоти бордюру.
При визначенні червоної позначки по лінії забудови до червоної позначки бордюру додасться добуток ширини тротуару і зелених смуг на їх поперечний ухил. За червоними позначками креслиться поперечний профіль поверхні дороги, яка проектується, і обчислюються робочі позначки (висота насипу і глибина виїмки).

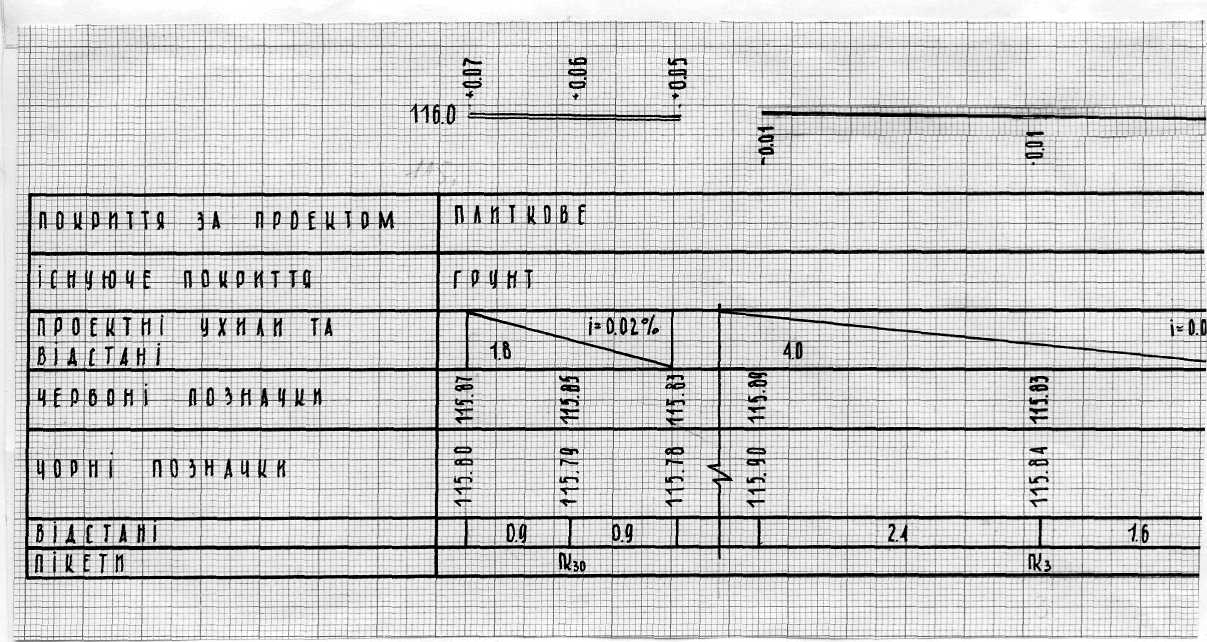

Мал.2.Схема
поперечного профілю
4.2. Розбивочне креслення озеленення і планування
На форматі 594/841 розміщується сумісне розбивочне креслення озеленення і планування. До нього на аркуші додаються відомості: дорожнього одягу, малих архітектурних форм, посадкові відомості дерев, кущів, квіткової рослинності, газонних трав.
Якщо площа об'єкта, який проектується, не дозволяє розмістити два розбивочних креслення (планування й озеленення) - то студенту дозволяється поділити територію об'єкта навпіл, на одному боці креслення показати розбивку планувального рішення, а на іншому - розбивку посадкових місць (додаток К).
Форми таблиць, що розміщуються на аркушах, показано в додатку Л.
Під час розроблення робочих креслень слід пам'ятати, що вони є основним документом, за яким проектні рішення здійснюються в натурі.
Розбивочне креслення планування дозволяє винести планувальні рішення (будівлі, споруди, алеї, доріжки і майданчики) у натуру, посадкове креслення дозволяє визначити місця саджання дерев і кущів, а також форму і розміщення квітників.
На розбивочному кресленні планування визначаються базисні лінії, які повинні бути прив'язані до елементів, що існують у натурі. Від базисних ліній методом перпендикулярів визначаються відстані (з точністю до 0.1м) до характерних точок планувальних елементів, що виносяться в натуру.
Перенесення складних, насичених планувальних рішень показується методом нанесення координатної сітки, розбивки за квадратами. Сітка квадратів розміром 5/5; 10/10; 20/20 м прив'язується таким же чином, як і базисні лінії, або безпосередньо до них, а до сітки в необхідних місцях прив'язуються планувальні елементи.
Розбивочне креслення планування повинно складатися чітко, виразно, без зайвих розмірів і допоміжних ліній.
Це креслення повинно бути зрозумілим не тільки особі, яка складає його, але й виконавцю, який переноситиме проект у натуру.
На креслення наноситься орієнтація по сторонах світу, відомість малих архітектурних форм, баланс території, в якому вказується загальна площа, площа, яка зайнята доріжками і майданчиками, площа під кожним типом покриття. Креслення виконується в масштабі генплану 1:500, 1:200, 1:100 і оформлюється згідно з ЄСКД. Аналогічно розбивочному кресленню планування укладається посадкове креслення (розбивочне креслення озеленення).
Розбивочне креслення озеленення виконується на основі дендроплану у тому ж масштабі, на кальці, тушшю. На креслення, після перенесення всіх елементів планування, наносяться посадкові місця дерев і кущів, розроблені дендропланом (умовні позначення див. у додатку М).
Рослини однієї породи об'єднують лінією в групі або низці. Масиви об'єднують спільним контуром. На всіх посадкових ямах ставиться маркування із зазначенням порядкового номера рослин за відомістю дерев і кущів дендроплану в чисельнику і кількості рослин у знаменнику.
Креслення оформлюється відповідно до ЄСКД. Над штампом у правому верхньому кутку наноситься орієнтація по сторонах світу, посадкові відомості (дерев, кущів, квіткової рослинності та газонних трав), баланс території та умовні позначення.
