Снятие и установка перчаточного ящика

–

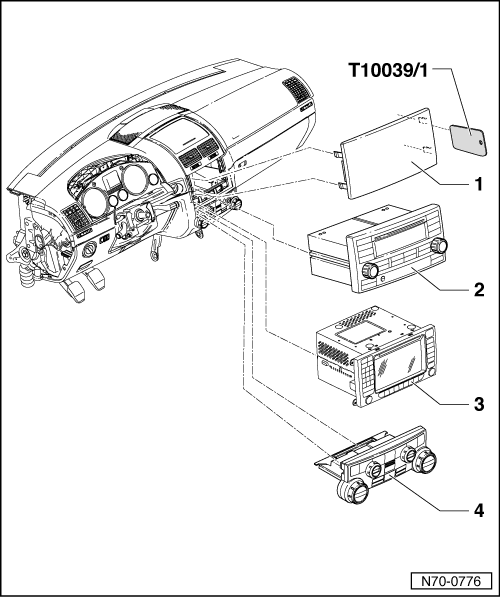

На автомобилях без радионавигационной системы или магнитолы извлечь заглушку ниши для магнитолы -1- с помощью монтажного клина -T10039/1- из приемных гнезд.

–

Если имеется, снять магнитолу -2- с → Группа ремонта91

–

Если имеется, снять блок индикации и управления навигационной системы -3- с → Группа ремонта91

–

Снять панель управления климатом -4- с → Группа ремонта87

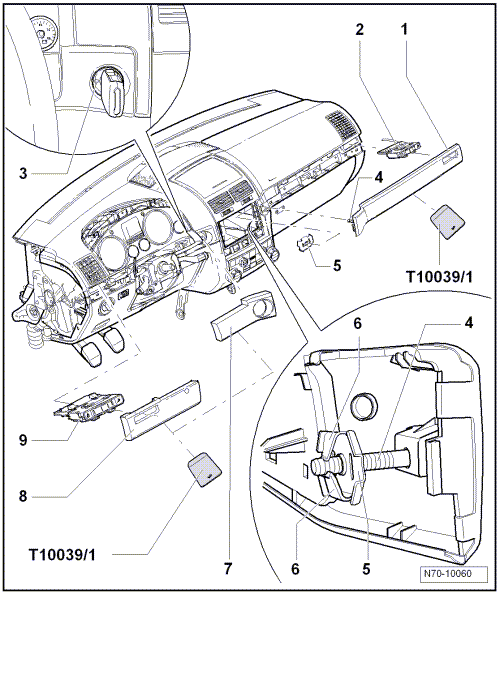

Существует два разных варианта накладки -1-:



Накладки с резьбовым штифтом -4- и зажимной шайбой -5-.



Накладки без резьбового штифта и зажимной шайбы.

Зажимная шайба -5- изображена на рисунке частично снятой, для лучшей наглядности. При снятой магнитоле обеспечивается доступ к зажимной шайбе через нишу магнитолы, однако только на ощупь.

–

В нише магнитолы на ощупь определить, есть ли на заглушке резьбовой штифт -7- и зажимная шайба -5-.

Накладки с резьбовым штифтом и зажимной шайбой

–

С помощью маленькой отвертки отогнуть через нишу для магнитолы язычки -6- зажимной шайбы -5- и снять зажимную шайбу -5- с резьбового штифта -4-.



Следить за тем, чтобы зажимная шайба не упала за переднюю панель.



Зажимная шайба -5- при снятии разрушается. При установке необходимо установить новую шайбу.



Если перед заменой в автомобиле была установлена накладка без резьбового штифта и зажимной шайбы, а после устанавливается вариант накладки со штифтом и шайбой, то перед установкой необходимо удалить крепежную скобку в зоне резьбового штифта.



Проверить, есть ли в середине накладки крепежная скоба, как в зоне резьбового штифта. Если скобы нет, обязательно закрепить ее в этом месте.



После установки накладки -1- надеть новую зажимную шайбу -5- в положении, как показано на рисунке, до упора (не закручивать).

оба варианта

–

Поддеть и извлечь накладку -1- с помощью монтажного клина -T10039/1- из приемных гнезд и отделить регулятор дефлектора -2- от накладки.

–

На автомобилях с подсветкой дефлекторов отсоединить провода от корпуса регулятора дефлектора.

–

С помощью маленькой отвертки нажать фиксатор -3- в направлении движения и извлечь ключ зажигания.

–

Снять декоративную накладку -7- с помощью монтажного клина -T10039/1- из приемных гнезд в декоративной накладке.

–

Поддеть и извлечь накладку -8- с помощью монтажного клина -T10039/1- из приемных гнезд и отделить регулятор дефлектора -9- от накладки.

–

На автомобилях с подсветкой дефлекторов отсоединить провода от корпуса регулятора дефлектора.

–

Выкрутить винты -1-, -2-, -3-, -4-, -5- и -6-.

При установке опоры винты необходимо затягивать в данной последовательности.

–

Снять опору -7- с передней панели и в зависимости от комплектации отсоединить жгуты проводов от блока выключателей.

–

При демонтаже перчаточного ящика снятие двух винтов -8- и крышки -9- не требуется.

–

Извлечь коврик -1- из перчаточного ящика.

В зависимости от конструкции винт -3- может быть составной частью детали облицовки пространства для ног. В этом случае винт здесь уже выкручен.

–

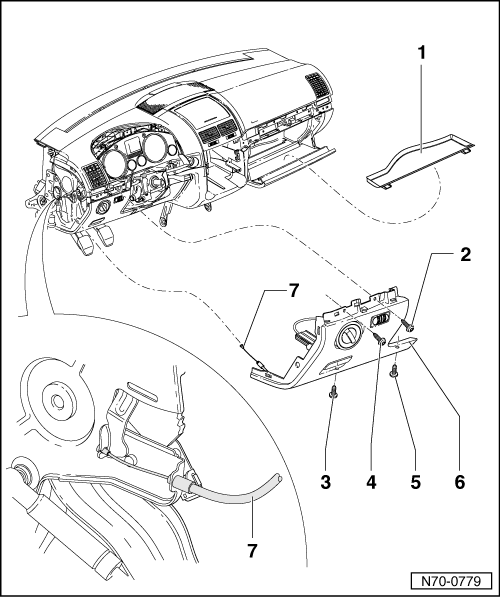

Выкрутить винты -2-, -3-, -4- и -5-.

При установке облицовки на стороне водителя винты необходимо затягивать в данной последовательности.

–

Снять облицовку на стороне водителя -6- с передней панели и отсоединить гибкий трос стояночного тормоза -7-.

–

Снять с поворотного выключателя света и корректора фар соответствующие провода.

–

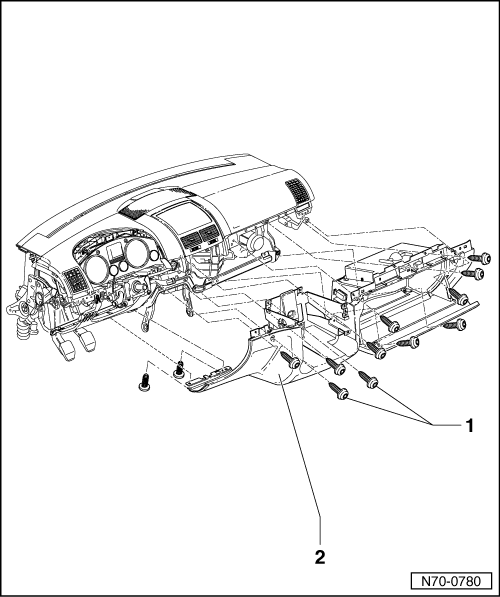

Выкрутить винты -1- (13 штук) и снять облицовку на стороне пассажира -2- с передней панели.

Отсек для автомобильной документации крепится двумя винтами к облицовке на стороне пассажира. Эти два винта выкручивать не требуется.

–

Отсоединить провода от контактного выключателя освещения перчаточного ящика.

–

Отсоединить провода от плафона освещения перчаточного ящика.
