Генерування звітних документів
Надається можливість генерації, редагування і друку схеми полігонометричної мережі в наступним чином:
- активізація вікна “Формування креслень” за допомогою меню “Документи - Графічні документи”. Для генерації схеми полігонометричної мережі необхідно привести прапорець “Схема мереж полігонометрії” в положення “включено”. Вибір необхідного шаблону схеми виконується активізацією перемикача в положення “включено”. За умовчанням використовується файл шаблону polyg.drw. При необхідності, для редагування властивостей шаблону схеми полігонометричної мережі, необхідно вибрати закладку “Шаблони”.
- вибір кнопки “Створити креслення для генерації, редагування, друку схеми полігонометричної мережі”.
Надається можливість генерації, редагування і друку звітних документів зрівнювання полігонометричної мережі. Шаблони звітних документів згруповані в наступних розділах і розташовані в каталозі C:\INVWIN\REPORTS:
- опис пунктів мережі: polypnts.rpt - файл шаблону на російській мові; polypntsUcr.rpt - файл шаблону на українській мові.
- опис ходів мережі: polytrvs.rpt - файл шаблону (скорочена форма) на російській мові; polytrvsUcr.rpt - файл шаблону (скорочена форма) на українській мові; polytrvf.rpt - файл шаблону (повна форма) на російській мові; polytrvfUcr.rpt - файл шаблону (повна форма) на українській мові;
- характеристика ходів: r04.rpt - файл шаблону на російській мові; R04Ucr.rpt- файл шаблону на українській мові;
- характеристика методу зрівнювання мережі: r06.rpt - файл шаблону на російській мові; R06Ucr.rpt - файл шаблону на українській мові;
- відомість зрівнювання мережі: r07.rpt - файл шаблону на російській мові; R07Ucr.rpt - файл шаблону на українській мові;
- технічна характеристика ходів: r08.rpt - файл шаблону на російській мові; R08Ucr.rpt - файл шаблону на українській мові;
- відомість попередньої обробки: r09.rpt - файл шаблону на російській мові; R09Ucr.rpt - файл шаблону на українській мові;
- каталог пунктів мережі: cByID.rpt - файл шаблону проекту (сорт. по ідентифікаторах пунктів) на російській мові; cByXY.rpt - файл шаблону (сорт. по координатах пунктів) на російській мові; cByH.rpt - файл шаблону (сорт. по відмітках) на російській мові; cByIDUcr.rpt - файл шаблону проекту (сорт. по ідентифікаторах пунктів) на українській мові; cByXYUcr.rpt - файл шаблону (сорт. по координатах пунктів) на українській мові; cByHUcr.rpt - файл шаблону (сорт. по відмітках) на українській мові.
Генерування, редагування і друк звітних документів зрівнювання полігонометричної мережі виконується таким чином:
активізація вікна “Створення звіту” за допомогою меню “Документи - Текстові документи” або кнопки швидкого доступу панелі управління. Для генерування звітних документів розділу необхідно виконати клік на необхідному розділі, привести прапорець “Включається” в звіт у положення “включено”. Вибір необхідного звітного документа розділу виконується активізацією перемикача в положення “включено” і вибором кнопки “Створити звіт для генерування і друку текстових звітних документів”.
Порядок виконання роботи
1 Користуючись описом вивчити порядок вирівнювання мережі полігоно-метричних ходів за допомогою програмного пакету Інвент-ГРАД (InvWin).
2 Виконати розрахунок та вирівнювання мережі полігонометричних ходів за допомогою програмного пакету Інвент-ГРАД (InvWin) згідно варіанту.
3 Оформити роботу.
Вихідні дані

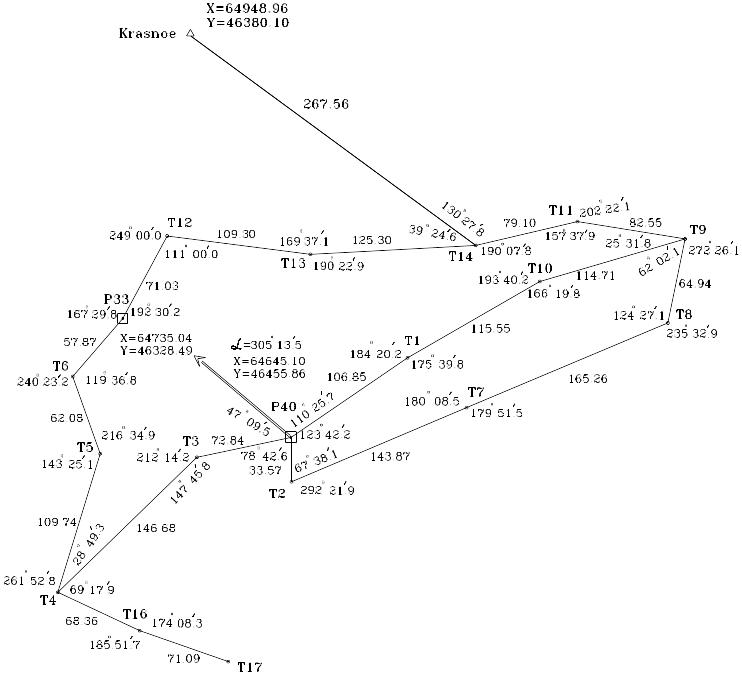

Рисунок 3.1 – Схема мережі полігонометричних ходів 2 розряду
2 Координати вихідних пунктів:
Xp40=64645.10+N м
Yp40=46455.86+N м
Xp33=64735.04+N м
Yp33=46328.49+N м
XKrasnoe=64948.96+N м
YKrasnoe=46380.10+N м
N – номер варіанту
Звітні матеріали
1 Короткі відомості.
2 Таблиці розрахунку та вирівнювання полігонометричної мережі.
3 Відповіді на контрольні запитання.
Контрольні запитання
1 Які етапи включає обробка полігонометричних мереж?
2 Порядок опису ходів при вирівнюванні полігонометричних| мереж за допомогою Інвент-ГРАД (InvWin).
3 Обробку мереж яого класу забезпечує підсистема вирівнювання полігонометричних| мереж Інвент-ГРАД (InvWin)?
4 Порядок розрахунку та вирівнювання полігонометричних| мереж за допомогою Інвент-ГРАД (InvWin).
5 Порядок генерування звітних відомостей розрахунку та вирівнювання полігонометричних| мереж за допомогою Інвент-ГРАД (InvWin).
