Расчет раствора контактов δК коммут. Эа

Расчет проводится из условия надежного гашения дуги в наиболее тяжелых условиях. Сл.порядок: 1) выбирается тип ДУ и по лит-ре определяется закон ВАХ дуги горящей в выбранном ДУ. U_Д=ƒ(I_Д). 2) Рассчитать l_ДКР путем решения след. ур-я U_C-iR=U_Д(I l_Д= l_ДКР) решение этого урав-я аналит. или графически. Затем методом постепенного приближения строится критическая ВАХ. 3) Принимается раствор контактов δ_К= l_ДКР. В коммут. ЭА с повышенным раствором, δ_К=0,5 l_ДКР

Расчет времени горения дуги на контактах коммут. Эа при откл. Дуги (tД).

Определяется из соотношения для превышения ВАХ дуги над л.н.

ΔUд (из рис.3.3)= -Ldi/dt, tд= , ΔUд=const, , ΔUд=var, tд=

Для ↓tд и σиз необходимо ↑ ΔUд, в нормально сконструированном ДУ tд<0,1с.

§3.10. Перенапряжения при отключении цепи постоянного тока.

На контактах ЭА появляется U, которое в 10 раз ↑ Uс, эти U могут пробить межконтактный промежуток, п.п. приборы, изоляцию→привести к аварийному режиму. ПереU хар-ся коэф. Uкmax- max мгновенное U на контактах при гашении дуги.Кп= Uкmax/ Uс=1+ ΔUп/ Uс. Uкmax= U₂. ΔUп= U₂- U_с переU. Ур-е U в момент откл-я: U_с=iR+Uд+ Ldi/dt│_i=0.ΔUп= U₂- U_с= -Ldi/dt. Т.о. переU обусловлены противо ЭДС, которая наводится в L отключаемой цепи и равняется ΔUп=-Ldi/dt. Противо ЭДС исходя из закона Ленца действует согласно с U_сети, т.е. складывается с ним и тем самым вызывает переU. di/dt│_i=0зависит от эффективности ДУ, откл-е цепи с ДУ может привести к большой скорости di/dt ↑↑, что приведет к ↑ переU(рис.3.4).

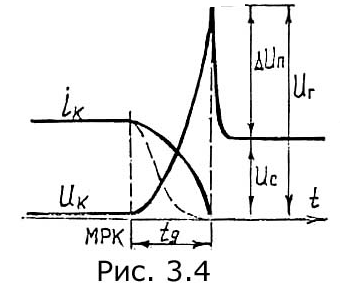

К оммутация активной цепи не сопро­вождается переU. На рис.3.4 вид типичных осциллограмм Ik,Uk при отключении цепи постоянного тока. В МРК U=Umax(переU) ↓до U.

С пособы ↓переU: 1)конструктивный способ, применяется на стадии разработки ДУ.ДУ с целью ↓переU должно обеспечить малое di/dt, тогда tд↑, что→износ. Оптимальным решением противоречия явл-ся создание такого ДУ, которое обеспечивает >di/dt↑в начальный момент гашения дуги(с целью↓tд) и малое di/dt в конце дугогашения, когда I подходит к 0. ДУ будет обеспечивать оптимальное дугогашение, если ВАХ дуги горящей в ДУ будет в начальный момент сущ-но превышать л.н., а в конце чуть-чуть. di/dt=ΔUд/L, из ВАХ(рис.3.5) целесообразно под номером 1.

Такую ВАХ обеспечивает ДК выполненная в виде узкой щели, между стенками из жаропрочной керамики.θст↓- оти↓- Rст.д↑-Uд↑- ΔUд↑↑.2)Схемный способ ↓переU: применяется при эксплуатации готовых ЭА. Основные схемы позволяющие ↓переU на рис.3.6. 1сх. Нагрузка шунтируется Rдоб= Rш. переU↓ т.к. создаётся к.з. контур по которому будет протекать ток от наведенной ЭДС.

Недост.:↑ I через замкн.контакты, дополнит.потери в Rш. 2сх.вместо Rш диод. Недост.: соблюдение полярности. 3сх. Rш- перевести усл-я п.п. из колебательного в апериодический. Rн+ Rш>2 , С=(0,2-2)мкФ, Rш=(50-100)Ом. Rш2- ограничивает разрядный ток конденса-ра. Rш2= (100-500)Ом.

4сх. при ↓переU в ↑ В цепях. ВК вспомогательные катушки, которые назначаются с запасом относительно ГК(маломощные т.к.↓ I) Iк= Uс/ Rн+ Rш
