7.3 Задачи для самостоятельного решения
Задача. Проект системы электроснабжения животноводческого комплекса предусматривает в целях повышения надежности двухстороннее питание от разных источников. Приемники подключены к распределительному щиту РШ, и через кабель К к шинам понижающей подстанции 10/0,4 кВ. Необходимо выбрать плавкие вставки предохранителей для питания двух короткозамкнутых асинхронных электродвигателей М1(10 кВт) и М2 (2 кВт) и ламповой нагрузки НL (6,5 кВт) (рисунок 7.1).
Таблица 7.1 Варианты заданий к задаче
№ п/п |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
0 |
М1 |
4А 90 L2У3 |
4А100L2У3 |
4А112М2У3 |
4А132М2У3 |
4А160S2У3 |
4А160M2У3 |
4А180S2У3 |
4А180M2У3 |
4А200M2У3 |
4А200L2У3 |
М2 |
4А200 L4У3 |
4А200M4У3 |
4А180M4У3 |
4А180S4У3 |
4А160M4У3 |
4А160S4У3 |
4А132М4У3 |
4А132S4У3 |
4А112М4У3 |
4А100S4У3 |
М3 |
4А90LB8У3 |
4А100L8У3 |
4А112МA8У3 |
4А112МB8У3 |
4А160S8У3 |
4А160M8У3 |
4А180M8У3 |
4А200L8У3 |
4А225M8У3 |
4А250M8У3 |
М4 |
4А180M6У3 |
4А160M6У3 |
4А160S6У3 |
4А132М6У3 |
4А132S6У3 |
4А112MB6У3 |
4А112MA6У3 |
4А100L6У3 |
4А90L6У3 |
4А80B6У3 |
Индивидуальные задания к задаче:
Нагрузка: с № варианта 1...10 М1, М4, НL1, НL2, с № варианта 11...20 М2, М3, НL1, НL2, с № варианта 21...30 М1, М2, М3,НL1, с № варианта 31...40 М2, М3, М4,НL2. Ламповая нагрузка НL1 принимается по первой цифре порядкового номера в кВт, НL2 принимается по последней цифре порядкового номера в кВт, М1-М4 электродвигательная нагрузка (таблица 7.1).

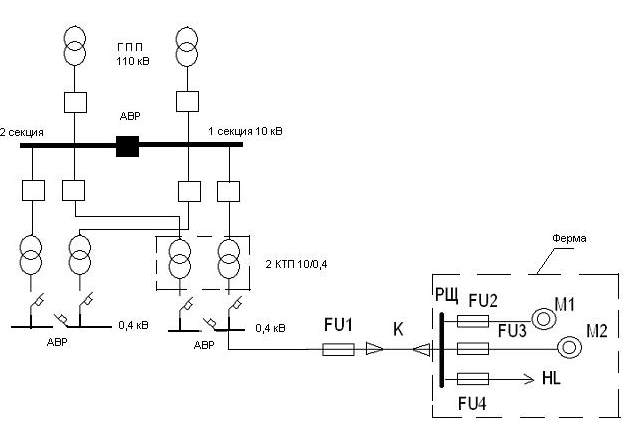

Рисунок 7.1 Схема электроснабжения животноводческого комплекса
Номер варианта дает преподаватель. Для решения своего варианта необходимы справочные данные по электродвигателям, которые приводятся в справочной литературе, например, /17/. Предохранители выбираются также по справочнику. Кроме этого в задаче необходимо выбрать марку и сечение провода на каждом участке и по полной мощности записать тип питающего трансформатора.
Задача. Выбрать автоматические выключатели, определить марки проводов и кабелей для внутренней электрической сети. Проектом рассматривается прокладка сети в помещении нормального типа с температурой окружающего воздуха 25 °С. Электрическая сеть выполнена на напряжение 380/220 В, схема сети показана на рисунке 7.2. Схемой предусмотрено питание двух групп осветительной нагрузки НL1 (25 кВт) и НL2 (10 кВт) и асинхронных электродвигателей М1 (30 кВт) с короткозамкнутым и М2 (40 кВт) с фазным ротором. От ТП к первому распределительному щиту РЩ1 проложен четырехжильный кабель с медными жилами, работающий при температуре 25°С, а от РЩ1 к - распределительному щиту РЩ2 открыто проложен четырехжильный алюминиевый кабель. Группы осветительных ламп НL1 и НL2 подключены к РЩ1 четырьмя изолированными медными проводами, проложенными в стальных трубах. Электродвигатели М1 и М2 подсоединяются к распределительному щиту РЩ2 изолированными алюминиевыми проводами, проложенными в стальных трубах. Коэффициент одновременности Ко для головного участка ТП-РЩ1 принимается равным 0,9. Индивидуальные задания к задаче приведены в таблице 2 и 3.

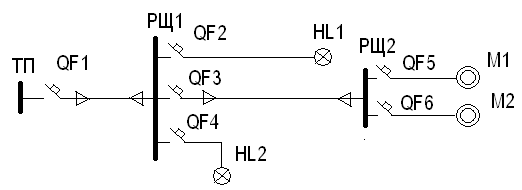

Рисунок 7.2 Схема к примеру выбора автоматических выключателей
Таблица 7.2 Данные к задаче 2
№ п/п |
1..10 |
11..20 |
21..30 |
31..40 |
коэффициент загрузки Кз |
0,8 |
0,7 |
0,9 |
1,0 |
коэффициент одновременности Ко |
1,0 |
0,9 |
0,8 |
0,7 |
НL1, кВт |
5 |
15 |
25 |
35 |
НL2, кВт |
8 |
10 |
20 |
30 |
Температура помещения, tп ºC |
18 |
20 |
22 |
24 |
Тип электродвигателей с КЗ ротором |
М1 |
М3 |
М5 |
М7 |
Тип электродвигателей с фазным ротором |
М2 |
М4 |
М6 |
М8 |
Таблица 7.3 Исходные данные по электродвигателям к задаче 2
№ п |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
0 |
М1 |
4А90 L2У3 |
4А100 L2У3 |
4А112 М2У3 |
4А132 М2У3 |
4А160 S2У3 |
4А160 M2У3 |
4А180 S2У3 |
4А180 M2У3 |
4А200 M2У3 |
4А 200L2У3 |
М2 |
4АК160 S8У3 |
4АK160 M8У3 |
4АK180 М8У3 |
4АK200 М8У3 |
4АK200 L8У3 |
4АHK 180S8У3 |
4АHK 180M8У3 |
4АHK 200L8У3 |
4АHK 225M8У3 |
4А 200L2У3 |
М3 |
4А200 L4У3 |
4А200 M4У3 |
4А180 M4У3 |
4А180 S4У3 |
4А160 M4У3 |
4А160 S4У3 |
4А132 М4У3 |
4А132 S4У3 |
4А112 М4У3 |
4А 100S4У3 |
М4 |
4АК160 S6У3 |
4АK160 M6У3 |
4АK180 М6У3 |
4АK200 М6У3 |
4АK200 L6У3 |
4АHK 180S6У3 |
4АHK 180M6У3 |
4АHK 250S6У3 |
4АHK 225M6У3 |
4АHK 250M6У3 |
М5 |
4А180 M6У3 |
4А160 M6У3 |
4А160 S6У3 |
4А132 М6У3 |
4А132 S6У3 |
4А112 MB6У3 |
4А112 MA6У3 |
4А100 L6У3 |
4А90 L6У3 |
4А80 B6У3 |
М6 |
4АК160 S4У3 |
4АK160 M4У3 |
4АK180 М4У3 |
4АK200 М4У3 |
4АK200 L4У3 |
4АHK 160S4У3 |
4АHK 160M4У3 |
4АHK 180S4У3 |
4АHK 180M4У3 |
4АHK 200L4У3 |
М7 |
4А90 LB8У3 |
4А100 L8У3 |
4А112 МA8У3 |
4А112 МB8У3 |
4А160 S8У3 |
4А160 M8У3 |
4А180 M8У3 |
4А200 L8У3 |
4А225 M8У3 |
4А250 M8У3 |
М8 |
4АHК 280S10У3 |
4АHK 280M10У3 |
4АHK 315S10У3 |
4АHK 315М10У3 |
4АHK 355S10У3 |
4АHK 355M10У3 |
4АHK 315S12У3 |
4АHK 315M12У3 |
4АHK 355S12У3 |
4АHK 355M12У3 |
