2.2 Задачи для самостоятельного решения

Составить спецификацию материалов для объекта проектирования (рисунок 2). На основании спецификации материалов определите сметную стоимость планируемых работ. Размеры помещения 10х15 м².

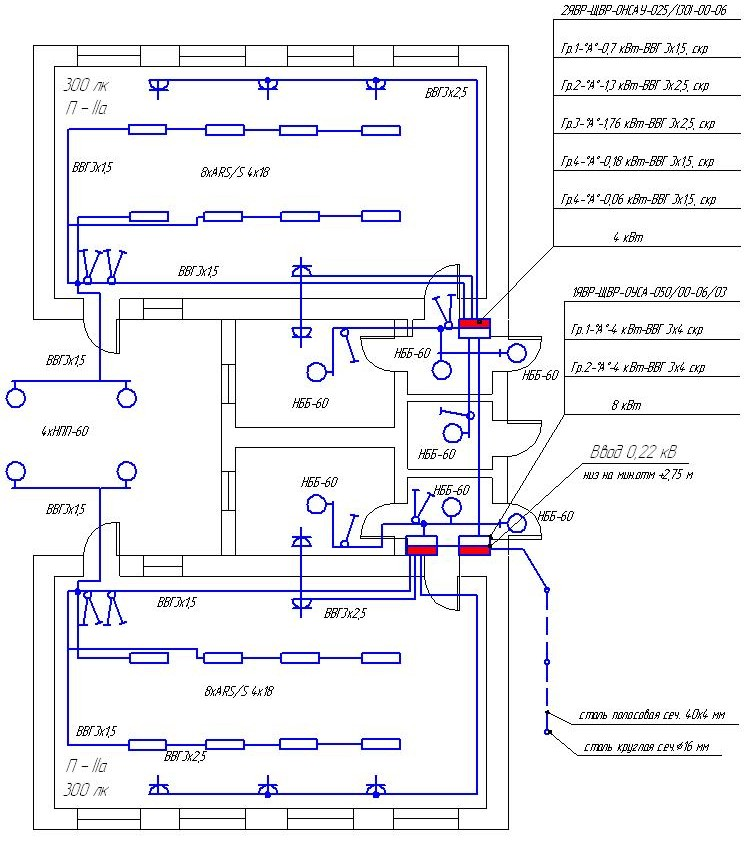

Рисунок 2 План осветительной сети проектируемого объекта

2.3 Вопросы для самоконтроля знаний

1. Назовите состав рабочего проекта ВЛ 10 кВ?

2. Назовите содержание пояснительной записки рабочего проекта ВЛ 10 кВ?

3. Назовите состав рабочего проекта электрических сетей 380/220 кВ?

4. Назовите содержание пояснительной записки рабочего проекта электрических сетей 380/220 кВ?

5. В чем заключается энергоэкономическое обследование потребителей?

6. Назовите стадии проектирования, поясните их содержание и отличие.

Практическое занятие №3. Руководящие и нормативные материалы (сНиП, нтп, сн, пуэ, гост). Содержание текстового и графического материала электротехнической части проекта

Цель занятия. Изучение нормативно-технической документации для проектирования систем электрификации с.х (ГОСТ Р 50571.1..15 Электроустановки зданий).

3.1 Краткие теоретические сведения

Руководящие и нормативные материалы. В качестве нормативных материалов при проектировании комплексной электрификации следует считать: строительные нормы и правила (СНиП), строительные нормы (СН), нормы технологического проектирования (НТП), правила устройства электроустановок (ПУЭ), правила техники безопасности и технической эксплуатации электроустановок (ПТБ и ПТЭ), руководящие материалы (РУМ), издаваемые вышестоящими организациями, ГОСТы, нормали, технические условия отраслей /10/.

Содержание текстового и графического материала электротехнической части проекта. Основу графической части проекта комплексной электрификации составляют электротехнические чертежи. Их выполняют в соответствии с общими правилами выполнения чертежей ЕСКД: ГОСТ 21.613-88, ГОСТ 21.614-88 (с попр. 1988), ГОСТ 21.608-84, ГОСТ 21.607-82, ГОСТ 21.404-85, ГОСТ 21.408-93, ГОСТ 21.101-97.

К основным видам чертежей относятся чертежи сетей и устройств электроснабжения, электрооборудования, автоматизации технологических процессов и управления проектируемым объектом. Чертежи включают генеральный план, общие виды, разрезы, профили трасс схемы различных видов и типов. На генеральном плане объекта показывают размещение и взаимное расположение основных его частей, источников электроснабжения, наносят трассы питающих электрических сетей напряжением до и выше 1000 В, места размещения подстанций, потребителей и вводов в здания. План должен быть снабжен соответствующими примечаниями, расшифровкой принятых условных обозначений, необходимыми пояснениями. Он должен давать полное представление о размещении проектируемого сооружения или объекта, его подключении к инженерным сетям и коммуникациям.

Для проектирования генеральных планов применяют следующие масштабы уменьшения: 1:100, 1:200, 1:500, 1:1000. При проектировании генеральных планов крупных объектов допускается применять масштабы 1:2000, 1:5000, 1:10000. На плане указывают направление господствующих ветров (от жилого сектора к производственным постройкам) и соответствующие расстояния, определяемые санитарно-гигиеническими и противопожарными нормами. Указывают позиции объектов, условные обозначения дорог, водоемов и коммуникаций различного вида.

На чертежах общего вида изображают изделия или объекты с разрезами, сечениями и необходимыми размерами. На чертежах общего вида допускаются надписи, требуемые для понимания принципа действия или устройства изделия, взаимодействия его основных час­тей и узлов. Отдельные предметы выполняют с максимальными упрощениями, а составные части оборудования показывают на разрезах в виде контурных очертаний, если при этом не нарушаются наглядность изображения изделия и принцип действия данного оборудования. Наименования и обозначения составных частей из­делия на чертежах общего вида рекомендуется обозначать при помощи линий-выносок. При большом числе составных частей на полках линий-выносок указывают номер позиции составной части, все необходимые данные по каждой позиции помещают в таблицу, расположенную на этом же чертеже общего вида. Таблица в том случае может иметь следующие графы: позиция, обозначение, наименование, количество. Место для таблицы на поле чертежа выбирают произвольно, однако наиболее часто ее располагают над основной надписью чертежа.

Для пояснения принципов работы проектируемого объекта и отдельных его частей и их взаимодействия широко применяют различные электрические схемы. При проектировании крупных объектов или установок допускается выполнять схему определенного вида и типа на нескольких листах. Чертежи и схемы выполняют на листах стандартного формата.
