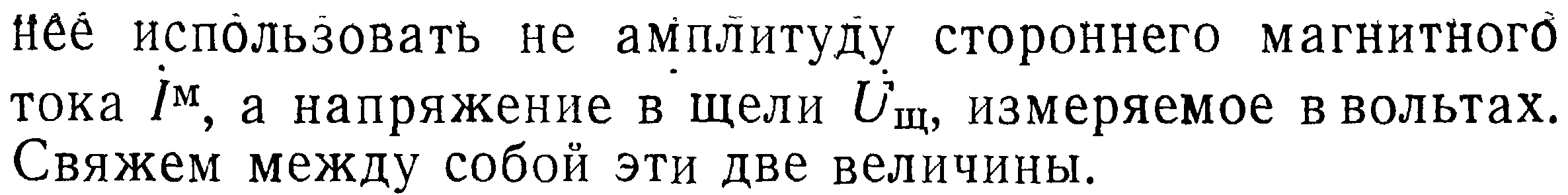

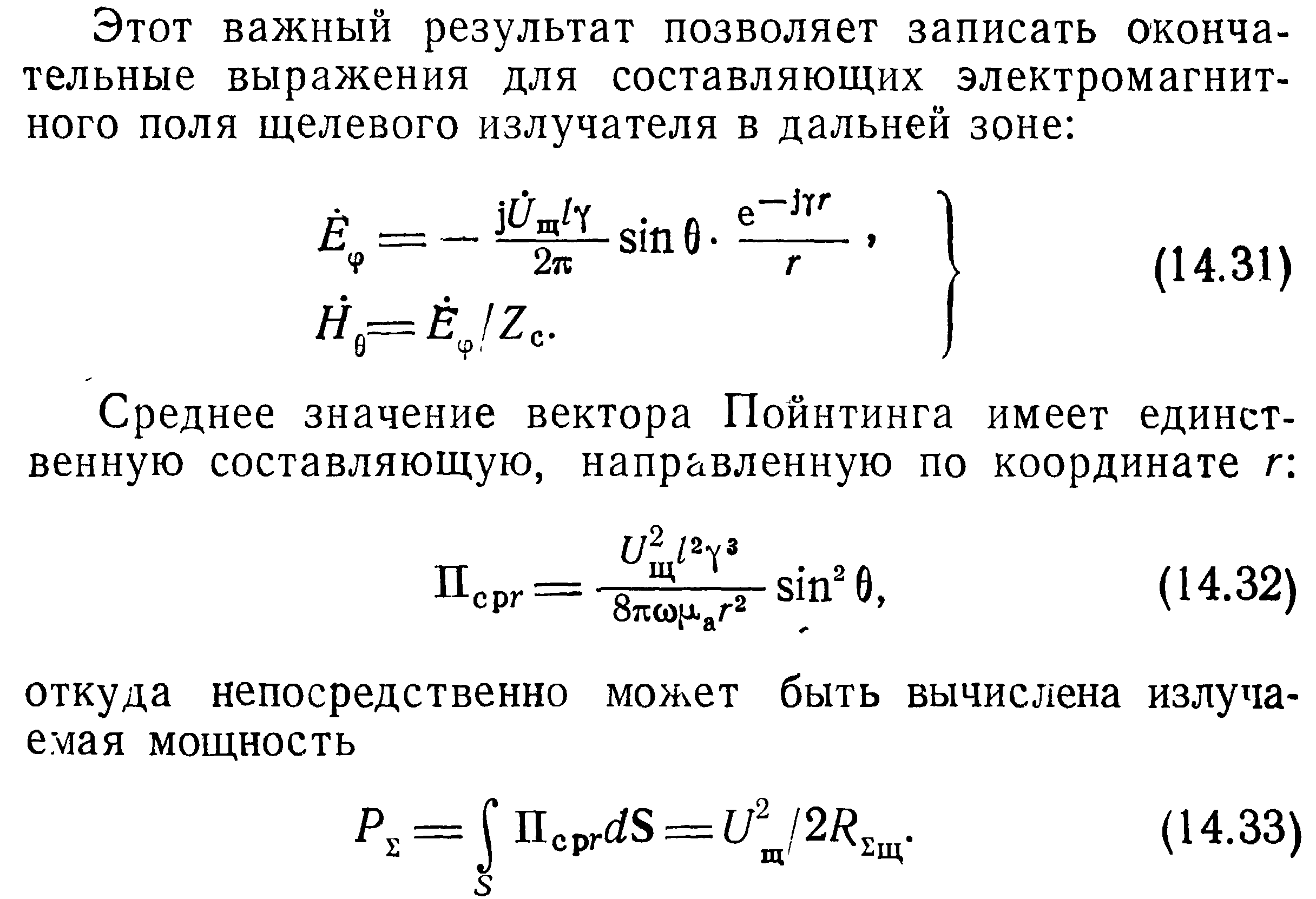

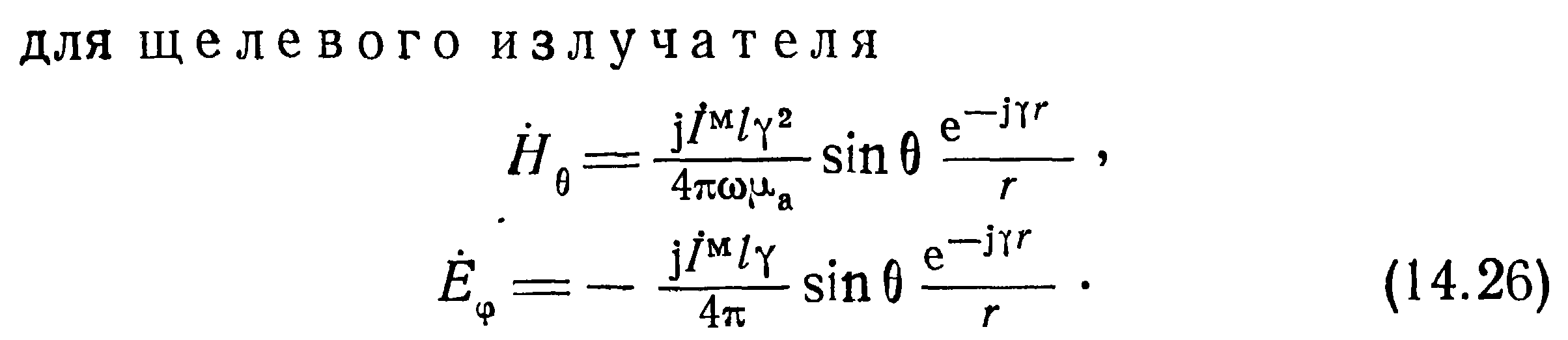

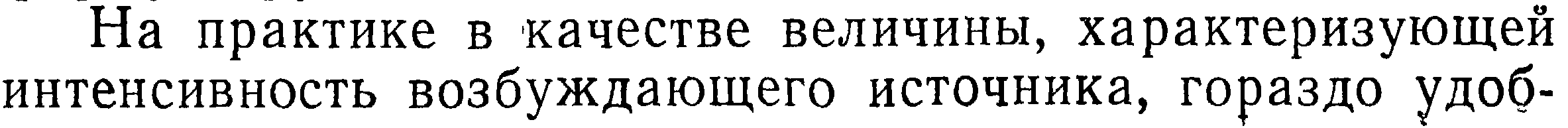

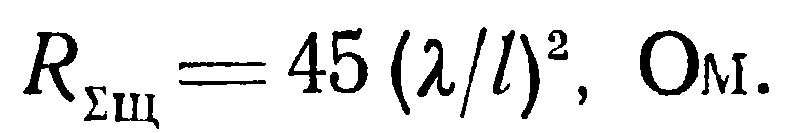

Элементарный магнитный излучатель.
К ним относятся достаточно малые щелевые и рамочные излучатели. Размер подбирается таким образом, что амплитуда переменного тока во всех сечениях проводника считается неизменной.
Классификация радиоволн по диапазону частот. Особенности диапазонов. Области использования.
Радиоволны – электромагнитное поле, свободно распространяющееся в пространстве в виде волн с определенной частотой колебаний.
Полоса частот |
Наименование диапазона частот |
Полоса длин волн |
Наименование диапазона длин волн |
Применения |
||||
Инфразвуковые и звуковые частоты |
||||||||
3 − 30 кГц |
Очень низкие (ОНЧ) |
100 − 10 км |
Сверхдлинные (мириаметровые) СДВ |
Узкополосная связь через поглощающие среды. Радионавигация. |
||||
30 −300 кГц |
Низкие (НЧ) |
10 − 1 км |
Длинные (километровые) ДВ |
Радионавигация, радиовещание. |
||||
300 − 3000 кГц |
Средние (СЧ) |
1000 − 100 м |
Средние (гектометровые) СВ |
Радиовещание, радиосвязь. |
||||
3 − 30 МГц |
Высокие (ВЧ) |
100 − 10 м |
Короткие (декаметровые), КВ |
Радиовещание, радиосвязь. |
||||
30 − 300 МГц |
Очень высокие (ОВЧ) |
10 − 1 м |
Ультракороткие (метровые) УКВ |
Телевидение, радиовещание, радиолокация. |
||||
300 − 3000 МГц |
Ультравысокие (УВЧ) |
100 − 10 см |
Ультракороткие (дециметровые) УКВ |
Космическая связь и навигация, телевидение, радиорелейные линии связи, радиолокация. |
||||
3 − 30 ГГц |
Сверхвысокие (СВЧ) |
10 − 1 см |
Сантиметровые |
Радиолокация, наземная и космическая связь, СВЧ нагрев. |
||||
30 − 300 ГГц |
Крайне высокие (КВЧ) |
10 − 1 мм |
Миллиметровые |
Ближняя радиосвязь, радиолокация, космическая связь. |
||||
300 − 3000 ГГц |
Гипервысокие (ГВЧ) |
1 − 0,1 мм |
Субмиллиметровые |
|||||
Оптический диапазон |
||||||||
Строение и параметры атмосферы
Атмосфера Земли – это газообразная оболочка, окружающая Землю. Атмосферой принято считать ту область пространства вокруг Земли, в которой газообразная среда вращается с Землёй как единое целое.
Атмосфера Земли состоит из отдельных слоёв с условно выделенными границами. Условность заключается в том, что эти границы могут меняться, среды соседних слоёв могут проникать друг в друга и перемешиваться. Нижний слой атмосферы до высоты 10-16 км, отсчитываемой от поверхности Земли, называется тропосферой. В ней происходит турбулентное перемешивание газов; температура убывает с ростом высоты. Толщина тропосферы изменяется с земной широтой.
Над тропосферой располагается стратосфера. Она простирается до высот порядка 50-60 км. В ней температура сначала перестаёт убывать с высотой, а затем начинает возрастать. Над стратосферой находится мезосфера, которая простирается до высот порядка 90 км. В ней температура вновь уменьшается с высотой. Слой атмосферы, занимающий по высоте интервал 90-1000 км, называется термосферой. В ней температура растёт с высотой.
Термосфера считается нижним слоем ионосферы. Последняя простирается от высот порядка 90 км до 20000 км. По своему составу ионосфера качественно отличается от нижних слоёв атмосферы содержанием в ней значительного числа свободных зарядов — электронов и ионов.
Границы, на которых происходит качественное изменение зависимости температуры от высоты, носят названия пауз.
Тропосфера – 80% от общей массы атмосферы |
10-16 км |
Стратосфера |
50-60 км |
Мезосфера |
90 км |
Термосфера – нижний слой ионосферы |
90-1000 км |
Ионосфера – высокая концентрация ионов и электронов |
90-20000 км |
