14. Отдача теплоты нагретым телом
Существует 3 вида передачи теплоты:
Теплопроводность;
Конвекция;
Тепловое излучение.
Теплопроводность – это свойство материала передавать теплоту от более нагретых мест к менее нагретым.
П
ередача
теплоты может происходить:
А) Внутри одного тела;
Б) Между 2-мя сопряжёнными материалами;
В) Между 2-мя телами, разделённые 3-им.
Количество теплоты, проходимое в единицу времени «t» от более нагретому участку к менее нагретому:
1Дж=1Н
1м
где:
-- коэффициент теплопроводности, численно
равен количеству теплоты, проходящей
через площадку 1м2
в течении 1-ой секунды при передаче
теплоты на 1К;
--
толщина стенки;
S – площадь соприкосновения, сечение, через которое передаётся тепло.
– [ Вт/(м2 К) ].

Конвекция – передача теплоты в окружающую среду.
естественная искусственная
При конвекции движение газа (жидкости) может быть ламинарным или турбулентным. При ламинарном движении частицы охлаждают среду, двигаясь параллельно. Переход от ламинарного движения к турбулентному происходит при некоторой критической скорости. Охлаждение при турбулентном режиме намного эффективнее.
Количество теплоты, переданное конвекцией за время «t» (формула Лысого):
где: Кк – коэффициент теплопередачи конвекции, [ Вт/(м2 К) ].
F – поверхность теплопередачи, [м2].
Тепловое излучение
В наибольшей степени тепловую энергию переносит инфракрасные лучи.
.
В наименьшей степени – световые лучи (0,4 – 0,8) мкм.
Физические свойства тепловых и световых лучей сходны: распространяются со скоростью света, претерпевают преломление и отражение при встрече с поверхностью.
Абсолютно чёрное тело – всё поглощает.
Абсолютно белое – отражает.
Абсолютно чёрное тело обладает max возможностью излучения. По свойствам к нему приближается: ламповая сажа, матовая чёрная краска, асбошифер.
Количество теплоты, излучённой с поверхности нагретого тела за время «t»:
-- постояная излучения, приводится в справочниках;
Q1 – температура нагретого нагретого тела;
Q2 – температура тела, на которое падают лучи.
Для удобства расчетов вводят понятие коэффициента отдачи:
Кm -- [ Вт/(м2 К) ].
Кm – определяет количество теплоты, которое отдаётся в окружающую среду всеми видами теплопередачи с 1м2 поверхности теплоотдачи при разницы температуры нагретого тела и окружающего пространства в 1К.
.
15. Нагрев и охлаждение однородного проводника во времени при продолжительном режиме работы
Выделяема
в проводнике энергия равна:
.
Часть этой энергии идёт на нагрев
проводника, а часть отводится в окружающую
среду. Таким образом, для удобства:
– энергия,
затраченная на нагревание проводника;
– энергия,
отводимая в окружающее пространство.
где: G – масса проводника;
С – удельная теплоёмкость проводника, [Дж/(кг К)].
--
превышение температуры проводника по
отношению к окружающей среде, [°C,
К].
--
коэффициент теплопроводности, [Вт/(м2
К)].
Уравнение теплового баланса является исходно упрощённой. При этом учитывают 3 возможных режима нагрева электрических аппаратов:
При постоянстве тока:
I=I0=const
где:
«
»
-- температурный коэффициент сопротивления.
Такой режим характерен для силовых цепей электрических аппаратов, так как ток в цепи определяется нагрузкой.
При постоянстве напряжения:
U=const;
где: -- температура.
Такой режим характерен в катушках электрических аппаратов.
При постоянстве мощности потерь:
I=I0=const; R=R0=const
.
для
устройств, у которых сопротивление мало
зависит от температуры.
Зависимость
при условии P=const
(т.е. постоянства мощности потерь).
Решение уравнения теплового баланса
для данного случая даёт следующий
результат:
Если начальная температура 0=0 °С, то уравнение имеет вид:
где:
– температура проводника при
продолжительном нагреве;
0 – начальная температура проводника.
Если 0 не равно 0, значит:
0
T – велечина имеющая размерность времени – называется тепловой постоянной времени нагрева.
где: F – площадь охлаждения.
Физическая величина «T» представляет собой то время, за которое проводник нагреется до при отсутствии теплоотдачи в окружающую среду.

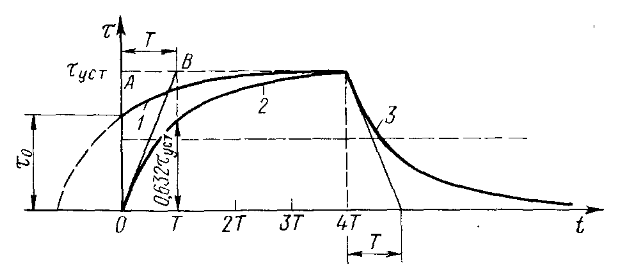

Кривая
«1» показывает нагрев проводника,
имеющего
.
Кривая
«2» показывает нагрев проводника, имеющая
.
Кривые «1,2» достигают установившейся температуры за одинаковое время, которое приблизительно равно (3…5)T.
Кривая охлаждения «3» является зеркальным отображением кривой нагревания «2».
