1. Основные понятия и задачи расчета эдс

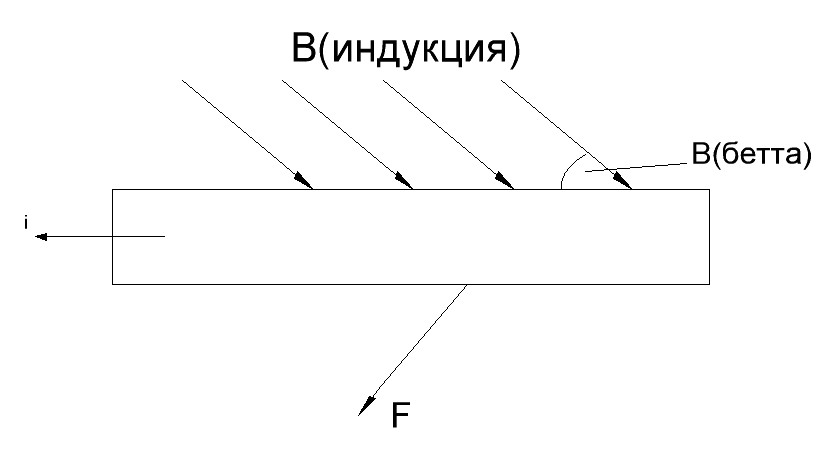

Обтекаемый током прямолинейный проводник длинной , расположенного в магнитном поле с индукцией испытывает механическую силу:

- угол между направлением вектора магнитной индукции и направлением тока в проводнике

Для системы из нескольких, обтекаемых током проводников можно представить, что любой из этих проводников расположен в магнитном поле, создаваемом токами других проводников и соответственным образом взаимодействие с этим полем.

Таким образом, между проводником, охваченным общим магнитным потоком, всегда действуют силы, которые называются электродинамическими.

Направление силы определяется правилом левой руки.

Если токи в проводнике проходят в одном направлении, между проводником действуют силы притяжения.

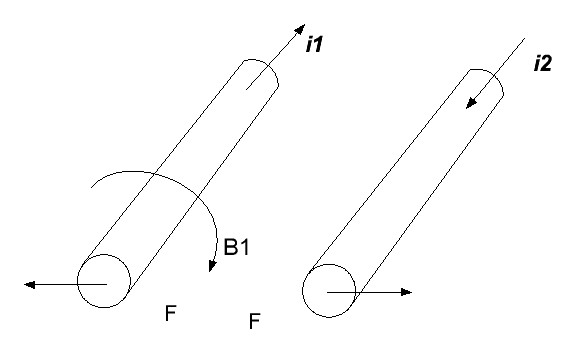

Если токи в проводнике имеют противоположное направление, между проводниками действуют силы отталкивания .

Основные задачи расчета электродинамических сил:

1. Расчет силы взаимодействия между двумя бесконечно длинными проводниками.

2. Расчет силы взаимодействия между двумя проводниками, один из которых бесконечно длинен, а второй имеет конечную длину .

3. Решение задачи для проводников прямоугольного сечения.

4. Расчет силы взаимодействия для перпендикулярно расположенных проводников.

5. Расчет силы взаимодействия в кольцевом витке и между кольцевыми витками.

6. Расчет силы взаимодействия в витках проводника переменного сечения.

7. Расчет силы взаимодействия между проводниками с током и ферромагнитной массой.

8. Расчет ЭДС при переменном токе.

2. Классификация электрических аппаратов, и требования, предъявляемые к ним.

Электрические аппараты – электро-техническое устройство для управления током, механическими нагрузками или различными техническими параметрами работающего оборудования.

Электрические аппараты подразделяются на группы:

1. Коммутационные: низкого, высокого напряжения; переменного, постоянного тока; бесконтактные (контакторы, разъединители, реле).

2. Защитные и контрольные аппараты: предохранители, разрядники, ограничители перенапряжения, измерительные трансформаторы.

3. Токоограничивающие (реакторы токоограничивающие).

В пределах первой группы аппараты различают:

1. По напряжению: низкого (до 1000В), высокого (более 1000В).

2. По роду тока : постоянного, переменного тока промышленной частоты, переменного тока повышенной частоты.

3. По роду защиты от окружающей среды (открытые, защищенные, водозащищенные, герметичные, взрывобезопасные и др.).

4. По способу действия (электромагнитные, магнитоэлектрические, индукционные, тепловые идр.)

Общие требования к электрическим аппаратам:

1. Гарантировать срок работы в номинальном режиме.

2. Устойчивость к перегрузкам и аварийным режимам (к.з.).

3. Надежность изоляции при перенапряжении.

4. Надежность и точность работы, быстродействие.

5. Масса, габариты, стоимость, технологичность.
