Обработка заготовок на фрезерных станках
.doc|
МГУИЭ |
Отчет по лабораторной работе
«Обработка заготовок на фрезерных станках» |
Цветков Евгений Николаевич |
|
Группа Н-30 |
||
|
Кафедра ТМиМ |
Вариант 5 |
-
Обработка поверхности заготовки
Таблица 1
Исходные данные
|
Схема обработки
|
Номер поверхности по заданию |
3 |
|
Наименование поверхности |
Уступ |
|
|
Материал детали |
Сталь 45 |
|
|
Предел прочности материала σв, кГс/мм2 |
61 |
|
|
Тип фрезы |
Концевая |
|
|
Материал фрезы |
Р18 |
|
|
Число зубьев фрезы Zфр |
5 |
|
|
Глубина резания t, мм |
25 |
|
|
Ширина фрезерования B, мм |
20 |
|
|
Диаметр фрезы D, мм |
12 |
|
|
Тип и модель станка |
Вертикальный, 676 |
|
|
Мощность электродвигателя станка |
6,3 кВт |
Таблица 2
Характеристика фрезы
|
Эскиз фрезы
|
Назначение |
Обработка уступа на вертик.-фрезерном станке |
|
Конструкция |
Цельная |
|
|
Способ крепления |
Концевая |
|
|
Геометрия зуба |
Винтовой зуб |
|
|
Расположение лезвия |
Винтовое |
|
|
По размерам и числу зубьев |
Крупнозубая, 6 |
Таблица 3
-
Расчет режимов резания
|
Определяемый параметр |
Условное обозначение |
Размерность |
Расчетная формула |
Результат |
|
Подача на зуб |
Sz |
мм/зуб |
------- |
0,005 |
|
Скорость резания |
V |
м/мин |
Vтабл·k1·k2·k3 |
20,7 |
|
Расчетное число оборотов шпинделя |
n |
об/мин |
(1000·V)/(π·D) |
549,36 |
|
Число оборотов шпинделя по паспорту |
nф |
об/мин |
---------- |
445 |
|
Подача на оборот |
Sо |
мм/об |
Sz·zф |
0,025 |
|
Минутная подача |
Sм |
мм/мин |
Sz·zф·n |
11,125 |
|
Потребная мощность |
Nэф |
кВт |
(Pz·V)/6120 |
0,33 |
|
Основное машинное время обработка |
tо |
мин |
Lpx/Sм |
2,52 |
-
Настройка универсальной делительной головки модели УДГН135
Таблица 4
|
Непосредственное деление Z = 4 |
||
|
Расчетная формула |
Результат |
|
|
α=360/Z |
Теоретический |
Фактическре число делений |
|
90 |
90 |
|
Таблица 5
|
Простое деление Z = 13 |
||
|

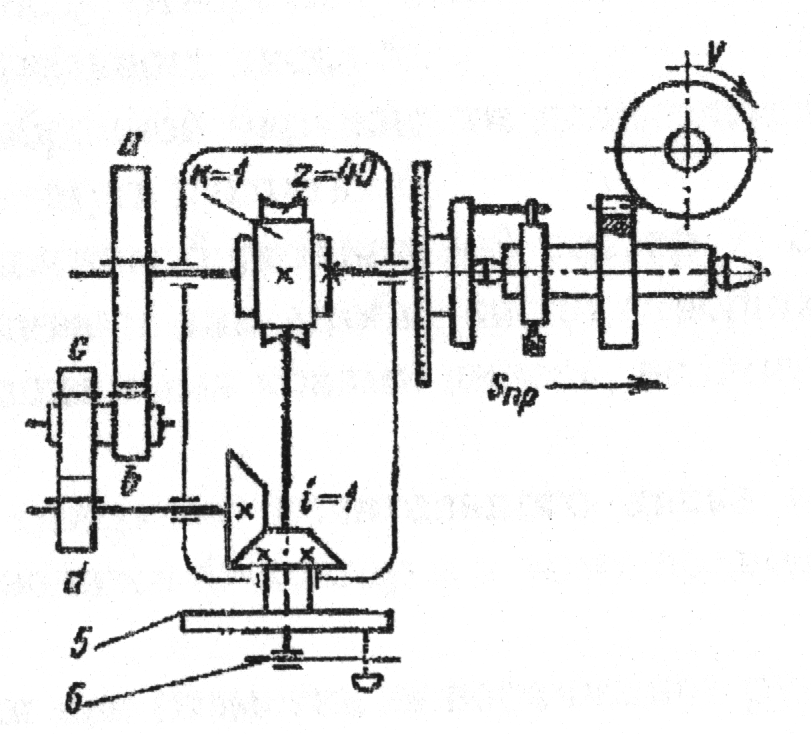

Кинематическая схема делительной головки |
Расчетная формула |
Результат |
|
|
n=N/Z=A+(ma)/(mb) |
40/13 |
|
Фактическое число делений |
||
|
Z = 21 |
||
Таблица 6
|
Условное обозначение |
Наименование величины |
Численное значение величины |
|
N |
Хар-ка делительной головки |
|
|
Z |
Число делений на окр-ти заготовки |
|
|
A |
Число целых оборотов рукоятки |
|
|
m |
Общий множитель для a и b |
|
|
ma |
Число отверстий на выбранной окр-ти делительного диска |
|
|
mb |
Выбранный ряд отверстий |
|
Таблица 7
|
Дифференциальное деление Z = 81 |
||
|
Схема установки зубчатых колес на гитаре |
Расчетная формула |
Результат |
|
|
|
|
|
|
Фактическое число делений |
|
|
|
Z = |
|
Таблица 8
|
Условное обозначение |
Наименование величины |
Численное значение величины |
|
N |
Хар-ка делительной головки |
|
|
Z |
Число делений на окр-ти заготовки |
|
|
A |
Число целых оборотов рукоятки |
|
|
m |
Общий множитель для a и b |
|
|
ma |
Число отверстий на выбранной окр-ти делительного диска |
|
|
mb |
Выбранный ряд отверстий |
|
