5.Предложение по организации работ с применением данного устройство.

Данное устройство не требует постоянного контроля над ним. Поэтому персонал печатного станка также может обслуживать и приемное устройство. Для этого потребуется всего лишь убрать готовую продукцию из приемного устройства. Для лучшей работы устройства следует следить за средой на производстве т.к существует нагревание и охлаждение рабочего газа в процессе сжатия в компрессорах и расширения в пневмомоторах; этот недостаток обусловлен законами термодинамики, и приводит к следующим проблемам:

• возможность обмерзания пневмосистем;

• конденсация водяных паров из рабочего газа, и в связи с этим необходимость его осушения.

Сам приемный стол следует оборудовать ограничителем для предотвращения неправильного позиционирования изделия на приемном столе. Исполнительный механизм также оборудовать ограничителем для предотвращения зацепления изделия за исполнительный механизм.

6.Предварительные экономические расчеты Примерная стоимость изделия 35000 Данное изделие сократит на 50% время обслуживания конвеерной сушки что сократит 20% от общего рабочего времени что равняется 1,6 часов. При рабочем графике 8 часов и среднем плане на печать в 150 000р и 168 рабочих часов 150 000/168=892р в час 892*20%=178р в час. Прибыль в месяц составит 29900тыс рублей в месяц (без учета амортизации и электроэнергии) что окупит изделие примерно за 2 месяца.

7.Охрана труда и обслуживание изделия Основным преимуществом данного пневмоцилиндра является возможность его ремонта по средствам ремкомплекта:

РЕМКОМПЛЕКТЫ ПНЕВМОЦИЛИНДРОВ

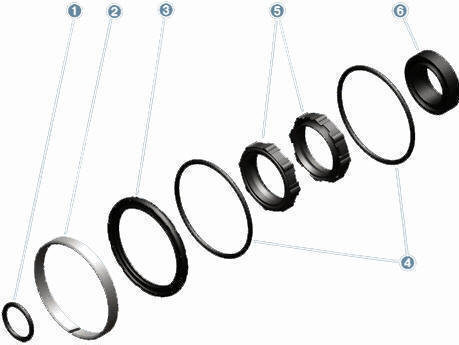

Рис.22	В состав ремкомплекта пневмоцилиндров серии CF (поршень с магнитным кольцом) входит:   1. Манжета поршня – самосмазывающийся полиуретан – 2 шт. 2. Несущее кольцо – фторопласт 3. Уплотнение поршня – пербунан (NBR) 4. Уплотнительное кольцо гильзы – пербунан (NBR) – 2 шт. 5. Манжета демпфера – пербунан (NBR) – 2 шт. 6. Манжета штока – самосмазывающийся полиуретан

Техника безопасности.

Не находиться в зоне работы пневмомеханизма ограничить его защитным кожухом из оргстекла Возможность взрывного разрыва трубопроводов или производственного травматизма, из-за чего в промышленном пневмоприводе применяются небольшие давления рабочего газа (обычно давление в пневмосистемах не превышает 1 МПа

Возможность термических ожогов при нагревании и охлаждении рабочего газа в процессе сжатия в компрессорах и расширения в пневмомоторах

Заключение Данное устройство не имеет аналогов в своей области поэтому будет иметь хороший спрос на рынке. Простота, надежность, скорость главные критерии данного устройства.

Список источников http://www.silaf.ru/pnevmocilindry%20serii%20cf%20razmer.htm http://www.silaf.ru/pnevmocilindr.htm#Таблица_усилий_пневмоцилиндров_в_кГс:_ http://www.silaf.ru/pnevmocilindrrem.htm Схиртладзе А.Г., Иванов В.И., Кареев В.Н. Гидравлические и пневматические системы. — Москва: ИЦ МГТУ «Станкин», «Янус-К», 2003. — С. 544. Шейнблит А. Е. Курсовое проектирование деталей машин: Учеб. Пособие для техникумов-М.:Высш. Шк 1991
