Задача № 5

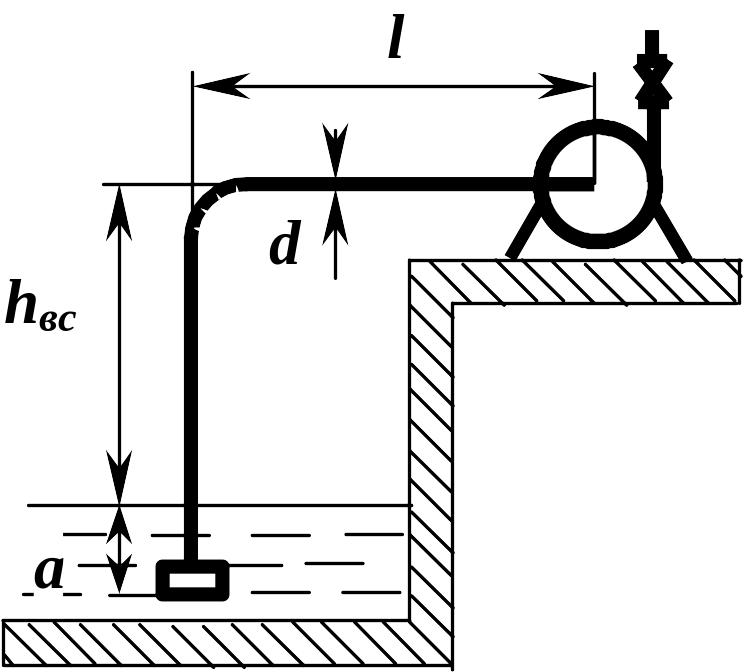

Определить предельное расстояние l от колодца до центробежного насоса, перекачивающего воду температуры Т, если высота всасывания равна h_вс, погружение приемного клапана под уровень воды в колодце а=1м, диаметр всасывающей трубы d. Коэффициент сопротивления по длине λ принять равным 0,03, а Σ ξ_n = 6,7 .

П араметры	Предпоследняя цифра шифра
	0	1	2	3	4	5
Т, ˚ C	50	70	60	60	50	40
h, м	2,0	1,8	1,6	1,7	2,0	1,5
d, м	75	80	75	60	75	75
Q, м3/ч	12	11	8	7	7	6

Задача № 6

По трубе диаметром d общей длиной ℓ с коэффициентом сопротивления λ = 0,025 под действием разности уровней Н из верхнего резервуара в нижний перетекает вода.

Во сколько раз увеличится расход воды в трубе при установке в точке А центробежного насоса (характеристика насоса приведена)? Местные потери напора принять равными 15% от линейных.

Параметры	Предпоследняя цифра шифра
	0	1	2	3	4	5
ℓ, м	80	40	60	80	70	50
Н, м	1,2	1,2	1,5	2,0	1,4	1,3
d, м	100	50	75	60	50	50

З адача № 7

Центробежный одноступенчатый насос имеет данные: диаметр входа в рабочее колесо d₁ , диаметр выхода d₂, ширина на выходе b₂, коэффициент стеснения на выходе φ_ст2, число лопаток z, угол между относительной и окружной скоростью на входе β₁, тот же угол на выходе β₂, частота вращения вала n = 2900 об/мин, плотность жидкости ρ = 900 кг/м³, гидравлический КПД в оптимальном режиме η₁ = 0,85.

Построить характеристику теоретического напора Н_т==f(Q); определить создаваемое насосом давление в оптимальном режиме р_опт, если Q_опт составляет 20% от Q при Н_т = 0.Построить треугольники скоростей для входа и выхода из рабочего колеса.

Параметры	Предпоследняя цифра шифра
	0	1	2	3	4	5
d1 , см	6,2	6,8	8,0	9,0	11,5	12,5
d2 , см	13,2	13,5	15,5	16,3	20,3	21,8
b2 , мм	10	12	14	18	15	17
z	6	6	6	8	8	8
φст 2	0,85	0,86	0,87	0,90	0,91	0,82
β1 , град	25	26	27	28	27	27
β2 , град	28	29	30	31	32	30
