Жесткая ввах

18. Источники питания с жесткой ВВАХ характеризуются следующими основными свойствами:

• выходное напряжение падает незначительно при повышении тока сварки;

• ток короткого замыкания может достигать очень высоких значений (в 2 … 3 раза превышающих номинальный ток сварки).

19. Жесткую ВВАХ имеют, в основном, источники питания для механизированной дуговой сварки плавящимся электродом в среде защитного газа (МИГ/МАГ), так как она обеспечивает саморегулирование длины дуги. Жесткую ВВАХ имеют также и многопостовые источники питания для ручной дуговой сварки.

20. При сварке МИГ/МАГ ток сварки регулируется с помощью изменения скорости подачи электродной проволоки, а напряжение дуги - обычно секционированием витков обмоток силового трансформатора или с помощью специальных электронных схем (в электронных источниках питания).

Выбор источника питания

21. При выборе источника питания необходимо руководствоваться требованиями технологического процесса: способом и режимом дуговой сварки, свойствами свариваемого металла, условиями сварочных работ.

22. После выбора способа сварки необходимо выбрать род тока (если, конечно, данный способ сварки позволяет выполнять сварку, как на постоянном, так и на переменном токе), а также требуемую форму ВВАХ источника питания. Ниже в таблице представлены данные для выбора рода тока и формы ВВАХ источника питания в зависимости от способа дуговой сварки.

Способ сварки	Постоянный ток		Переменный ток
	Падающая ВВАХ	Жесткая ВВАХ	Падающая ВВАХ
Сварка неплавящимся электродом: ТИГ Плазменная сварка Сварка плавящимся электродом: Ручная дуговая сварка покрытыми электродами МИГ/МАГ Импульсно-дуговая сварка Сварка порошковой проволокой Сварка под слоем флюса	Да Да Да Возможна Специальная Да Да	Нет Нет Нет Да Специальная Да Да	Да Нет Да Нет Нет На стадии эксперимента Да

23. При выборе рода тока необходимо учитывать следующее. При ручной дуговой сварке покрытыми электродами род тока будет определяться видом покрытия и маркой электрода, которым необходимо выполнять сварку (и которые, в свою очередь, зависят от типа основного металла и требований к механическим характеристикам, химическому составу и качеству металла шва).

24. Если требуется выполнять сварку электродами для переменного тока, то необходимо применять сварочный трансформатор; если электродами постоянного тока – сварочный выпрямитель или генератор.

25. Если можно использовать как электроды для переменного, так и для постоянного тока, то необходимо учитывать следующее. Дуга постоянного тока более стабильна. Даже если электроды позволяют выполнять сварку на обоих родах сварочного тока, на постоянном токе они будут обеспечивать более устойчивую дугу, и будет облегчена сварка на пониженных режимах в вертикальном и поточном положениях.

26. Недостатком сварки на постоянном токе является иногда появляющееся магнитное дутье. На переменном токе магнитного дутья не бывает.

27. Преимуществами сварки переменным током является относительная дешевизна сварочного трансформатора, более простая конструкция источника питания и, соответственно, более высокая надежность в работе и длительность срока службы.

28. Сварочные источники питания выпускаются для разных диапазонов сварочного тока. Следует выбирать источник питания, номинальный ток которого близок к требуемому току сварки. Источник питания со слишком высоким номинальным током будет использоваться не эффективно. Он также будет потреблять значительную энергию при работе на холостом ходу.

29. Сварочные источники питания также рассчитываются на разный режим работы, который оценивается относительной продолжительностью работы (ПР):

ПР	=	время работы (сварки)	· 100%
		время всего цикла (сварки и паузы)

Длительность всего цикла работы (сварки и паузы) для источников, предназначенных для ручной дуговой сварки, принята равной 10 мин. Например, если ПР = 20%, то это означает, что после 2 минут сварки на номинальном токе необходимо, чтобы источник остывал не менее чем 8 минут. В противном случае он может перегреться и выйти из строя.

30. Значение ПР зависит от тока, на котором производится сварка. Если ток сварки ниже номинального, то значение ПР будет выше (т.е. можно дольше варить и делать менее длительные паузы). И наоборот, если ток сварки выше номинального, то значение ПР снижается. Реальное значение ПР можно определить по следующей формуле:

Новое значение ПР	=	(номинальный ток сварки)2	· номинальный ПР
		(реальный ток сварки)2

31. Например, если номинальный ток 300 А при ПР = 40%, а сварка выполняется на токе 200 А, то реальное значение ПР будет:

Новое значение ПР	=	(300)2	· 40%	= 90%
		(200)2

То есть, данным источником питания можно выполнять сварку током 200 А практически непрерывно.

32. При выборе источника питания необходимо учитывать и параметры силовой сети (одно- или трехфазная), к которой предполагается подключить источник питания.

33. На табличке с техническими данными источника питания обычно указываются: требования к сети питания, номинальный ток сварки, напряжение холостого хода, форма ВВАХ, ПР и другие технические сведения об источнике питания.

34. В соответствии с новым государственным стандартом Украины IEC 60974-1 «Оборудование для дуговой сварки» Часть 1 «Источники питания для сварки» вводятся следующие условные обозначения типов сварочных источников питания, которые должны быть указаны на табличке с техническими данными.

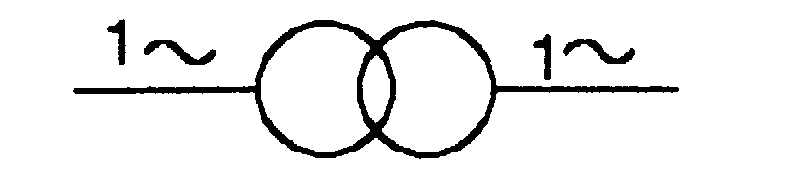

	Однофазный трансформатор

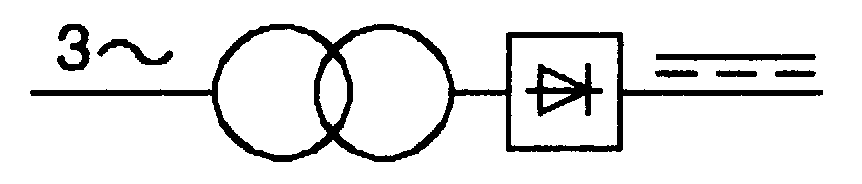

	Однофазный или трехфазный выпрямитель

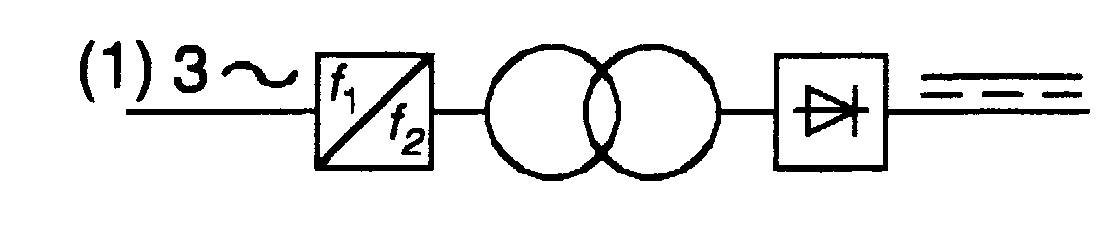

	Однофазный или трехфазный инверторный выпрямитель
	Трехфазный двигатель - генератор постоянного тока (сварочный преобразователь)
	Трехфазный двигатель - генератор переменного тока - блок выпрямления тока сварки (сварочный преобразователь)

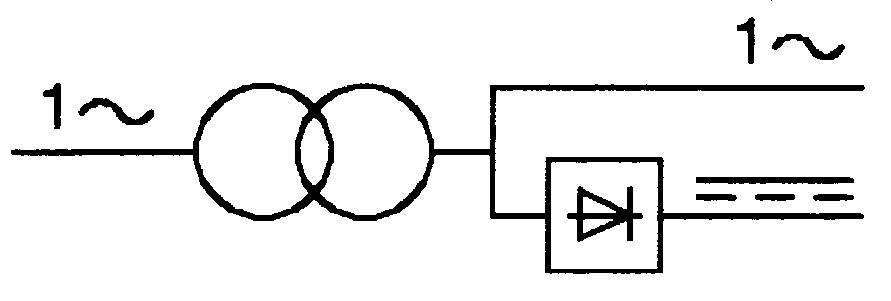

	Однофазный комбинированный источник питания переменного и постоянного тока

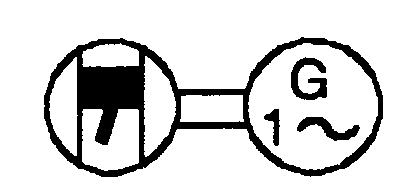

	Двигатель внутреннего сгорания – генератор переменного тока (сварочный агрегат)
	Двигатель внутреннего сгорания – генератор переменного тока – блок выпрямления тока сварки (сварочный агрегат)
