Учебный элемент B3-001: Классификация источников питания для дуговой сварки |
Стр. |
Цели: Когда Вы изучите этот учебный элемент, Вы сможете:
разбираться в классификации сварочных источников питания для дуговой сварки;
знать основные свойства падающей и пологопадающей внешних вольт-амперных характеристик источников питания;
выбирать сварочный источник питания для выполнения конкретных сварочных работ.
Оборудование и материалы, которые будут необходимы:
Наименование |
Количество |
Сварочные источники питания различных типов и марок |
По одному на каждый тип и марку |
1. Историческая справка о сварочных источниках питания
Тип сварочного источника питания |
С какого года используется (ориентировочно) |

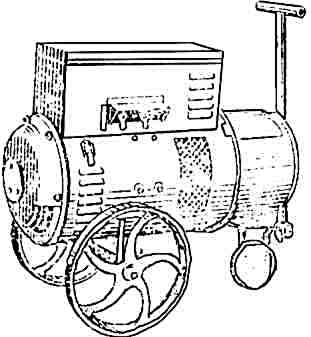

Сварочный преобразователь
(электродвигатель + генератор)
|
1905 |
Сварочный трансформатор
|
1920 |
Сварочный выпрямитель
|
1950 |
Сварочный тиристорный выпрямитель
|
1970 |
Сварочный инвертор
|
1980 |
2. Сварочный источник питания представляет собой электротехническое устройство, предназначенное для обеспечения сварочной дуги электрической энергией и обладающее соответствующими технологическими свойствами для обеспечения качественного выполнения процесса сварки, а также определенными технико-экономическими показателями (коэффициентом полезного действия, массогабаритными показателями, показателями надежности и др.).
3. Сварочные источники питания для дуговой сварки можно классифицировать по следующим признакам.
3.3 По способу получения энергии: зависимые (все кроме агрегатов, т.к. получают энергию от стационарной электрической сети) и автономные (агрегаты, т.к. их генератор подсоединен к двигателю внутреннего сгорания).
3.4 По количеству обслуживаемых постов: однопостовые и многопостовые.
3.5 По применению: общепромышленные и специализированные.
К общепромышленным относятся источники питания, которые имеют простую конструкцию и электрическую схему. В то время как к специализированным относятся источники, в которых обеспечивается импульсный режим работы, имеются обратные связи по выходным параметрам, сложные современные схемы управления выпрямителями, и т.п. Эти источники питания по электрическим схемам и конструкции значительно сложнее общепромышленных По ряду признаков между общепромышленными и специализированными источниками питания нет четкой границы.
4. Технологические свойства сварочных источников питания определяются их статическими и динамическими свойствами.
5. Статические свойства источников питания отражены в их Внешней Вольт-Амперной Характеристике (ВВАХ), которая является зависимостью среднего значения напряжения на клеммах источника от силы тока в сварочной цепи.
6. Статическую ВВАХ не следует путать с динамической характеристикой источника питания, которая характеризует скорость изменения мгновенных значений силы тока в сварочной цепи, или, другими словами, скорость изменения тока сварки при резких изменениях сопротивления сварочной цепи (например, при сварке плавящимся электродом с короткими замыканиями).
7. По внешнему виду ВВАХ сварочные источники питания подразделяются на:
источники, обеспечивающие жесткую (пологопадающую) ВВАХ или
источники, обеспечивающие падающую (крутопадающую, штыковую) ВВАХ.
