Лабораторна робота №5

КОНТРОЛЬ ВИРОБІВ НА ВЕРТИКАЛЬНОМУ ДОВЖИНОМІРІ

Мета роботи

Познайомитись з методикою налагодження вертикального оптичного довжиноміру. Оволодіти навичками контролю деталей виготовлених з точністю 0,5 мікрометрів.

Зміст роботи

1.Для розмірів заданої еталонної деталі, за ГОСТ 25347-82, визначити граничні відхилення і розрахувати граничні розміри, допуски і виконавчі розміри.

2.Накреслити схему розташування полів допусків заданих розмірів.

4.Виконати контроль розмірів на вертикальному оптичному довжиномірі.

5.Дати висновок про придатність проконтрольованих деталей.

Обладнання

Деталі гладких циліндричних з'єднань, вертикальний оптичний довжиномір, вимірювальні наконечники.

Конструкція вертикального оптичного довжиноміра

Вертикальний оптичний довжиномір складається із масивної основи на якій закріплені:

• вимірювальний столик 1 (рис.5.1), робоча поверхня якого виготовлена з допуском плоскостності не більше 0,0006;

• вертикальний штатив на якому обертанням гайки 2 регулюється висота і кут розташування кронштейна 5. Фіксація кронштейна здійснюється гвинтами 3 і 4.

У кронштейні установлюються кулькові напрямні вимірювального циліндра 7, резервуар масляного демпфера 17 і відліковий мікроскоп 6.

На металевій стрічці, закріпленій на шківу 8, з однієї сторони підвішена противага масляного демпфера 17, а з іншого вимірювальний циліндр 7. У вільному стані вимірювальний циліндр повільно опускається до зіткнення вимірювального наконечника з вимірювальною поверхнею.

Тиск вимірювального наконечника на поверхню яка контролюється, регулюється кількістю шайб 15.

Підйом вимірювального циліндра здійснюється обертанням ролика 9 за ручку 10.

У верхній частині вимірювального циліндра є обмежувач, який закріпляється гвинтом 13.

Вимірювальний циліндр є можливість закріпити гвинтом 14 на будь якій відстані від робочої поверхні вимірювального столика.

У середині вимірювального циліндра установлена міліметрова скляна шкала. Спостерігати її можна у окуляр відлікового мікроскопа (рис.5.2),

Окрім міліметрової шкали у окуляр відлікового мікроскопа можна спостерігати за показниками спірального мікрометра установленого в корпусі вимірювальної головки і показниками кругової шкали для відліку сотих і тисячних часток міліметра.

Опис процесу вимірювання деталей на вертикальному оптичному довжиномірі.

В залежності від конструкції вимірюваної деталі і форми поверхні яку контролюємо, вибираємо вимірювальний наконечник.

При цьому треба слідкувати, щоб контакт між вимірювальним предметом та наконечником був якомога меншої поверхні (точці або лінії). Наприклад, для виробів з паралельними плоскими поверхнями застосовують сферичний наконечник, для виробів з циліндричними поверхнями - наконечник з малим ножем, який встановлюється перпендикулярно до твірної циліндра.

У всіх випадках, коли використовується плоский наконечник або наконечник з ножем, бажано встановлювати на вимірювальний столик додатковий регульований столик і вивірити його паралельно площині вимірювального наконечника.

Наконечник насаджують на вимірювальний штифт 11 до упора і зак­ріплюють гвинтом. Обмежувач ходу 12 піднімають в найвище положення і закріплюють гвинтом 13.

Після цього вимірювальний циліндр опускають вниз до зіткнення вимірювального, наконечника з поверхнею столика. Обертанням махо­вичка 18 нульовий штрих кругової шкали суміщають із стрілкою вертикаль­ного індексу, (на рисунку 5.2 кругова

шкала розташована між поділками 72 і 73).

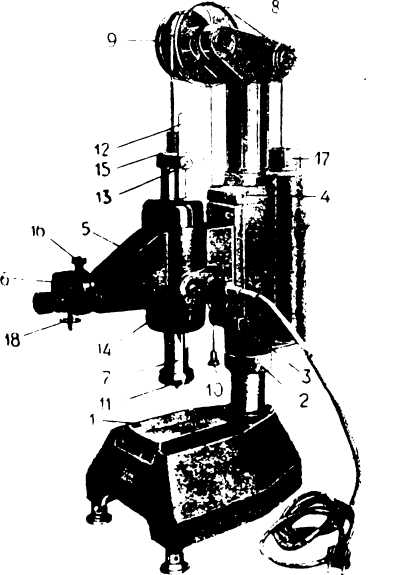

Рисунок 5.1 - Вертикальний оптичний довжиномір

Після суміщення «0» кругової шкали, обертанням подавального гвинта 16, (рис.5.1), установлюють нульовий штрих міліметрової шкали симетрично між подвійними штрихами нульового витка спіралі, (на рисунку 5.2 поділка 12мм. між подвійними витками спіралі з індексом 3).

Встановлювати міліметровий штрих на середину між подвійними штрихами початкового витка спіралі треба особливо ретельно, тому що від цього в значній мірі залежить точність результату вимірювання. Потім зафіксувати налагодження приладу затягнувши гвинт 14 і перевірити, чи не збився міліметровий штрих відносно середини подвійного штриха спіралі.

Після налагодження здійснюють підйом вимірювального стержня за ручку 10. Ретельно очищену вимірювальну деталь встановлюють поперек ребер вимірювального столика, опускають вимірювальний наконечник до контакту з вимірювальною поверхнею і виконують відлік.

В полі зору відлікового мікроскопа ми одночасно бачимо:

• два-три штрихи міліметрової шкали, (на рисунку 5.2 це 11.12 і 13мм.);

• нерухому кругову шкалу десятих часток міліметра з поділками подвійних витків спіралі від 0 до 10, (на рисунку 5.2 поділка міліметрової шкали 12мм. розташована між подвійним витком 0,3мм.);

• кругову шкалу для відліку сотих і тисячних часток міліметра, (на рисунку 5.2 показники кругової шкали 0,0725мм.

Щоб виконати відлік, необхідно попередньо за допомогою махо­вичка 18 (рис.5.2) підвести подвійний виток спіралі так, щоб мі­ліметровий штрих, який знаходиться в зоні подвійних витків, опи­нився точно посередині між лініями витка. Індексом для відліку міліметрів слугує нульовий штрих десятих часток міліметра.

На рис.5.2 міліметровий штрих 12 пройшов нульовий штрих шка­ли десятих часток міліметра, а найближчий великий штрих 13 ще не дійшов до нульового штриха шкали десятих часток міліметра. Тоді відлік буде: 12 мм плюс відрізок від штриха 12 до нульового штриха шкали десятих частин міліметра. В цьому відрізку число десятих часток міліметра буде визначене цифрою 3 останнього вже пройденого штриха шкали десятих часток. Соті і тисячні частки міліметра підраховуються за круговою шкалою.

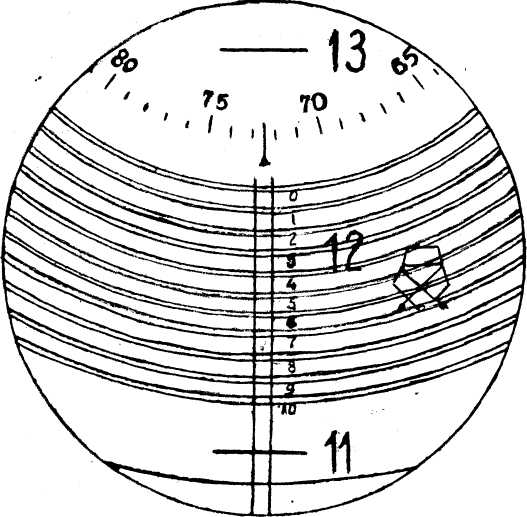

Рисунок 5.2 - Відліковий мікроскоп

Ціна поділки кругової шкали - 0,001 міліметра. На рис.5.2 штрих 72 пройшов вказівник і деяку частину інтервалу шкали, яку в десятих частках поділки визначають на око: вона приблизно дорівнює 0,5 поділки кругової шкали, кінцевий відлік - 12,3725 міліметра.

Контрольні запитання

1. Яке призначення еталонів?

2. Основні вимоги до еталонів.

3. Класифікація еталонів за призначенням.

4. Що може служити еталоном для налагодження приладу?

5. Налагодження оптичного довжино міру.

6. Як підрахувати результат виміру на оптичному довжино мірі?
