Область застосування:

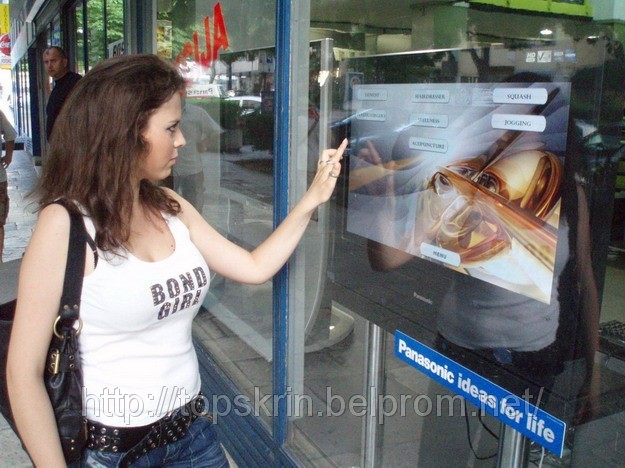

Вітрини магазинів (Див. рисунок 2.8);
Рисунок 2.8 – Інтерактивна дошка в вітрині магазина.
Комунікації;

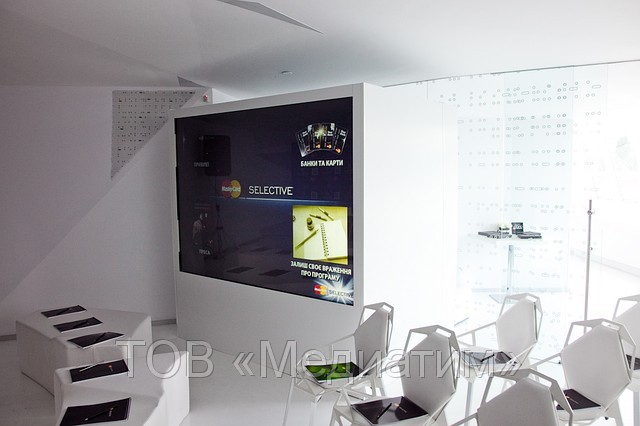

Нерухомість (Див. рисунок 2.9);
Рисунок 2.9 - Інтерактивна дошка.
ТВ студії;

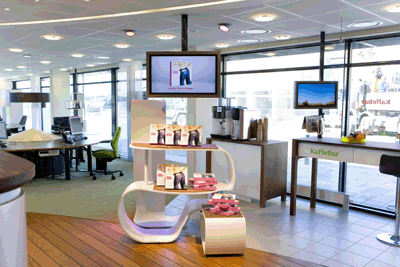

Автосалони (Див. рисунок 2.10);

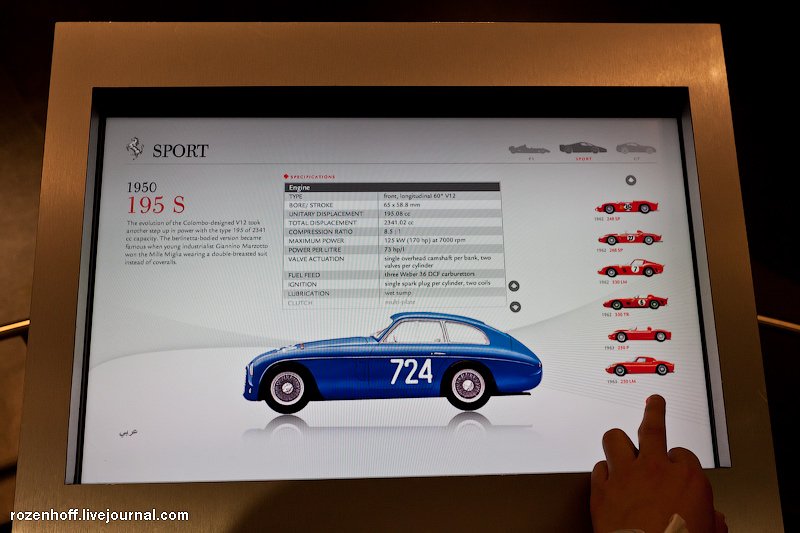

Рисунок 2.10 - Інтерактивна дошка в автосалоні.
Вестибюлі готелів (Див. рисунок 2.11);
Рисунок 2.11 - Інтерактивна дошка у вестибюлі готелю.
Турфірми (Див. рисунок 2.12);
Рисунок 2.12 - Інтерактивна дошка в турфірмі.
Маркетинг і реклама;
Розважальні центри;
Банки;

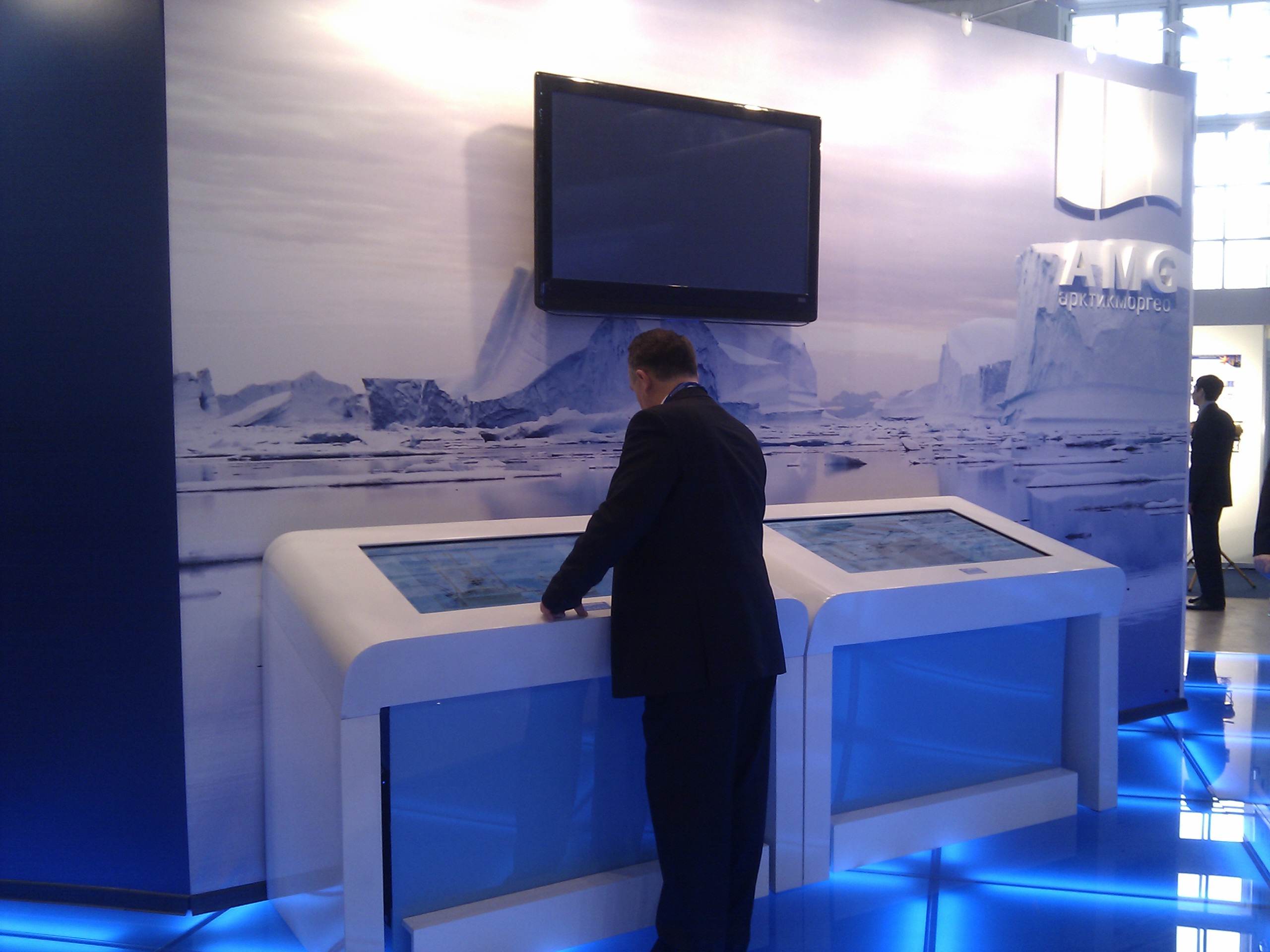

Виставки та центри (Див. Рисунок 2.13);

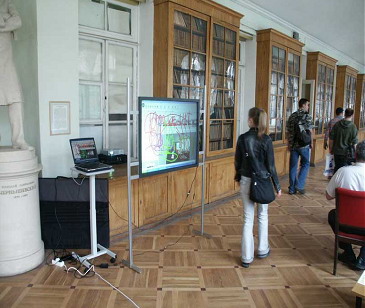

Рисунок 2.13 - Інтерактивна дошка на виставці.
Торгові центри (Див. рисунок 2.14);
Рисунок 2.14 - Інтерактивна дошка в торговому центрі.
Архітектура (Див. рисунок 2.15);
Рисунок 2.15 - Інтерактивна дошка.
Казино;
Аеропори.
Особливості:
Прозорий інтерактивний екран;
Голографічна проекція;
Інноваційний спосіб представлення вмісту;
Високоефективне привернення уваги;
Висока інформаційність;
Сенсорна і без контакти взаємодія;
Застосування у приміщенні і на вулиці.
3 Використані обробчі матеріали
Підлогові покриття.
Плиткові.
Керамічна плитка - це тонка плитка, отримана з мінеральної сировини (глини, каоліну, кварцевого піску, флюсів, барвників та ін.), вживана для облицювання підлог, внутрішнього облицювання стін і фасадів будівель. Керамічна плитка є прекрасним обробним матеріалом, що має високі естетичні і експлуатаційні достоїнства, тому вона всюди застосовується у будівництві.
Як і усі керамічні вироби, плитка має такі якості, як: твердість, міцність, гігієнічність, легко очищається, негорючість, вогнетривкість, а також стійкість до дії хімічних агентів. Плитка відрізняється також жорсткістю і крихкістю. Усі ці властивості витікають з самої природи керамічних матеріалів. Визначивши, яку плитку ми хочемо використати, необхідно підрахувати необхідну кількість. Вихідною точкою є визначення площі поверхні, яку належить облицьовувати.
Досвід підказує, що слід замовляти в середньому на 10-15% плитки більше, ніж це потрібно виходячи з розміру площі для облицювання(Див. рисунок 3.1).

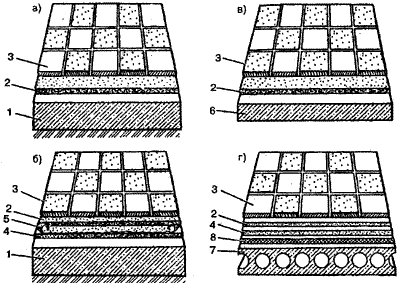

Рисунок 3.1 – Поли з шлакоситалових плит: а - на ґрунті; б - те ж, з гідроізоляцією; у - на перекритті; г - те ж, із звукоізоляцією; 1 - бетонна підготовка; 2 - цементно-піщаний шар; 3 - плити; 4 - вирівнюючи стягування; 5 - рулонна гідроізоляція;6 - плита міжповерхового перекриття суцільна; 7 - багатопустотна плита перекриття; 8 - звукоізоляційне прокладення.
Укладання плитки. Укладання керамічної плитки вимагає дотримання декількох принципів, застосовуючи які навіть початкуючі плиточники можуть прекрасно впоратися з цією роботою. Основа під плитку має бути міцною і рівною. Прикладаючи рейку завдовжки 2 м, перевіряються усі відхилення стіни від вертикалі. Відхилення від рейки більше 5 мм має бути закладений. Спочатку вирішується спосіб укладання плитки - на цементному розчині або на клейовій суміші, вибирається рисунок, приміщення вимірюється і робиться підрахунок необхідної кількості плиток.
Потім на аркуш паперу (краще всього картатою) переноситься вибраний рисунок підлоги, рахуючи кожну клітинку - плиткою, цей рисунок розфарбовується. Про якість основи і вимоги до його підготовки ми говорили раніше. Після перевірки горизонтальності і вологості основи його поверхня ґрунтується водонепроникною рідиною і дається час на висихання цієї ізоляції до початку укладання плиток. Тепер на підлогу можна нанести опорні лінії. Одним із способів розбиття може бути рекомендований наступний.
Кімната ділиться на 4 рівних частини, для чого у середини кожної стіни забивається цвях і хрест навхрест натягаються натерті крейдою шнури. Потім перевіряється перпендикулярність цих шнурків (від точки перетину відміряється по одній лінії 1200 мм, а по іншій - 1600 мм, якщо між цими точками відстань дорівнюватиме 2000 мм, то шнурки перпендикулярні і лінія може бути "відбита", тобто натягнуті і натерті крейдою шнурки трохи підводяться і різко відпускаються - при цьому на основі залишиться чітка крейдяна лінія).
Якщо вибраний малюнок підлоги передбачає діагональне рішення, то необхідно нанести додаткові опорні лінії, що йдуть від центру приміщення (точки перетину шнурів) під кутом 45° до раніше "відбитих" ліній. Для цього від середини довшої стіни приміщення до її країв відкладається відстань до центру приміщення і в цих точках також забиваються цвяхи. Така ж операція робиться і по другій довгій стіні. Потім по цвяхах натягаються два шнури натертих крейдою (Див. рисунок 3.2).

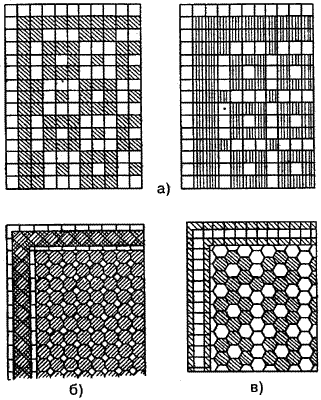

Рисунок 3.2 – Зразки підлог з керамічних
плиток: а - квадратних; б - восьмигранних
з вкладишами; у – шестигранних
Ці шнури ділять навпіл прямі кути, утворені шнурами, натягнутими спочатку. Лінії по знову натягнутих шнурах також "відбиваються". Після цього шнури можна зняти. Потім виконується перевірочне укладання плиток. Якщо плитки розташовані паралельно стінам, їх слід укласти насухо, відповідно до кольорів проекту (малюнка) в одній чверті кімнати, починаючи від точки перетину шнурів (Див. рисунок 3.3).

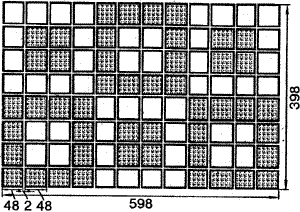

Рисунок 3.3 – Килим з керамічних
плиток для мозаїчних підлог
Для перевірки діагонального малюнка плитки слід також досуха укласти уздовж ліній, перпендикулярних стінам в одній чверті кімнати, потім - додатковий ряд по лінії, що йде до основних разбивочным ліній під кутом 45°. При укладанні плитки на клейовій суміші спочатку необхідно заґрунтувати основу. Емульсія ґрунтовки наноситься рівномірно кистю або малярним валиком (Див. рисунок 3.4).

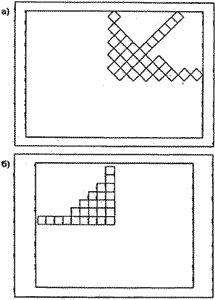

Рисунок 3.4 – Укладання
керамічних плиток:
а–діагональний рисунок;
б - прямий рисунок
На підстави, що сильно поглинають вологу, і основи з матеріалів типу газобетону, емульсії ґрунтовок наносяться двічі, причому перший шар виконується емульсією, розбавленою водою в співвідношенні 1:1. Потім наноситься вирівнюючи розчин починаючи з місць, де найбільше нерівностей. За один раз можна нанести шар завтовшки до 20 мм. Після затвердіння першого шару можна наносити другій і так далі. Розчин наноситься за допомогою гладкої металевої терки або зубчастого шпателя.
Після вирівнювання основи і усунення усіх нерівностей, на поверхню наносять мастику уздовж однієї крейдяної лінії від центру приміщення до стіни, якщо укладання ведеться паралельно стінам. Мастичний розчин наноситься шаром завтовшки, приблизно рівній товщині плитки, не закриваючи при цьому опорних ліній. Потім уздовж опорної лінії укладається перший ряд плиток, які щільно присувають одну до іншої і притискають їх до підлоги. Не можна при укладанні рухати плитки, оскільки при цьому настилка буде видавлена на їх поверхню.
Другий ряд плиток укладається по перпендикулярній лінії, а потім заповнюється простір між двома укладеними раніше рядами, починаючи від центру приміщення, притискаючи кожну плитку до двох іншим, укладеним раніше (рисунок 100 б). Після укладання плиток в першій чверті приміщення поверхня накочується легким валиком (вагою до 18 кг). Для укладання діагонального малюнка (рисунок 100 а) плитки укладають по лінії перпендикулярною до стіни кут до кута, потім укладається ще ряд по діагоналі, так, щоб їх бічні кромки точно співпадали з цією лінією.
Після цього заповнюється простір між цими рядами, починаючи від центру приміщення у напрямку до стіни.
3.1.2 Килимові покриття
Ковролін (килимове покриття) - м'яке підлогове покриття, призначене для настилу на усе приміщення цілком.
Ковролін відрізняється хорошими теплоізоляційними властивостями. Завдяки наявності потужної основи, а також ворс утворюються повітряні комірки. У них акумулюється тепло, за рахунок чого повітря в приміщенні зберігає температуру протягом тривалого часу. Якщо встановлений «тепла підлога», то можна заощадити на теплозабезпеченні.
Важливою характеристикою ковроліну є склад пряжі, використовуваної для його виготовлення. Сучасний ковролін виробляється з натуральних і синтетичних ниток.
Натуральні волокна.
Залежно від походження, натуральні волокна діляться на рослинні (бавовна, льон, сіза, кокосову) і тварини (вовна вівці, кози, кролика, верблюда). Серед виробів з натуральних матеріалів найбільш поширені чисто вовняні та сумішеві (що містять від 10 до 30% вовни). Вовна пластична, її волокна довго зберігають задану форму. Позитивні ковроліну з шерстяної пряжі - відмінна пружність і еластичність, низька вологопроникність і займистість, легкість в прибиранні. Килимове покриття, виготовлене з натуральної вовни, створює приємний клімат: при підвищеній вологості волокна вбирають вологу, а коли повітря дуже сухе, віддають накопичену вологу у вигляді пари. Вовна, яка використовується в процесі виробництва килимових покриттів, обробляють спеціальними засобами проти молі.
Натуральним вважається ковролін, до складу якого входить мінімум 10-20% вовни. Чим більше вовни, тим вище ціна. Відрізнити натуральний ковролін від штучного дуже просто: нитка шерстяного ковроліну, якщо її піднести до запалений сірник, тліє, а штучного - плавиться.
До недоліків шерстяних килимових покриттів можна віднести низьку зносостійкість.
Синтетичні волокна.
Ці волокна отримують в процесі хімічної переробки. Основними синтетичними волокнами, що застосовуються при виготовленні ковроліну, є поліамід (нейлон), поліестер, олефін (поліпропілен) і поліакріл. Переваги: висока однорідність, велика стійкість на злам і розрив, природна опірність молі, стійкість до навантажень.
Покриття з нейлону характеризуються дуже сильною, майже досконалою стійкістю до розтягування, згинанню, скручування, а головне - до стирання (набагато вище, ніж у вовни). Процес старіння практично не впливає на нейлонові волокна: вони м'які, добре тримають ворс, не вицвітають, на них майже не видно вм'ятин від меблів, їх легко чистити. Цей матеріал найбільш довговічний в своїй групі (10-15 років). Проте поліамід має властивість накопичувати статистичний заряд електрики (правда, завдяки обробці нитки спеціальними розчинами цей недолік можна звести до мінімуму).
Поліестер дуже довго зберігає колір, має високу механічну стійкість, а також стійкість до бактерій і грибків. Він дешевше нейлону, щоправда, менш довговічний (прослужить 5-8 років), жорсткий на дотик, володіє характерним синтетичним блиском. Возгораемость поліаміду приблизно дорівнює возгораемості вовни, а отже, цей матеріал має високі показники.
При використанні олефін гарантується естетика покриття. Одне з головних переваг - можливість використання на відкритому повітрі, так як поліпропілен практично не схильний до дії ультрафіолету і вологи (з нього роблять штучні трав'яні покриття). Негативна риса поліпропіленових волокон - висока ламкість.
Поліакріл - одне з перших синтетичних сполук. Ці волокна на дотик нагадують шерсть, добре фарбуються. Оскільки вони швидко зношуються, то застосовують їх переважно як добавку до інших волокон.
3.2 Стеля
3.2.1 Натяжні стелі
У окрему групу можна виділити натяжні стелі, головною деталлю яких є надміцне вінілове полотно. Натяжні стелі нечутливі до жари, холоду, підвищеної сухості або вологості, антистатичны, стійкі до світла (не вигорають і не міняють свій колір з часом), пожаробезопасны. Є також акустичним і термічним ізолятором. Завдяки міцності і еластичності вінілового полотна, натяжні стелі витримують без деформації близько 100 кг/кв.м.
Натяжні стелі швидко монтуються без зайвого сміття і незручностей, при цьому яку-небудь підготовку основної стелі не потрібно. З їх допомогою можна "накрити" велику площу одним полотнищем без видимих швів, зберігаючи висоту приміщення практично незмінною (втрачається всього від 8 мм до 4 см висоти). Вони можуть моделюватися у будь-якій конфігурації (багаторівневі, арочні і тому подібне).
Натяжні стелі існують в ста різних кольорах і фактурах (матові, глянсові, замшевидные, що імітують натуральний камінь, дерево, метал, шкіру), є оригінальні пропозиції для дитячих кімнат і басейнів. Вес - 280 г/кв.м, товщина плівки - 0.2 мм. До недоліків натяжних стель можна віднести той факт, що вони бояться механічних ушкоджень (прорізи, проколи) і тому практично не використовуються в місцях частого доступу.
С натяжними стелями можуть використовуватися будь-які світильники: лампи розжарювання (до 60 Вт), галогенні (до 35 Вт). Світильники кріпляться до основної стелі, в натяжній стелі для них проробляють отвори, які закладаються спеціальним кільцем.
У ресторанах, барах і кафе, дискотеках, кінотеатрах, в приватних апартаментах, на стелях високих холів готелів і торгових центрів елегантним доповненням до основного освітлення може стати "зоряне небо". "Зоряне небо" розроблене на базі оптико-волоконной светоустановки як декоративне. Комбінуючи знамениті кришталики SWAROVSKI різної форми і розмірів з лінзами, можна створити різні за величиною і конфігурації "зірки". Проходячи через кришталики, світловий потік створює дивовижну гру світла на поверхні стелі.
Яскравим представником цього напряму є натяжні стелі BARRISOL (Франція). Є присутніми і інші марки натяжних стель - NEW MAT і PRESTIGE DESIGN (Франція), PLAMECO (Голландія), опалювальна плівка ACSO (Франція) для обігріву через натяжну стелю.
Виробники натяжних стель порадували своїх прибічників новими розробками. Це в першу чергу ексклюзивні розписні і друкарські стелі і стінні натяжні панно. Будь-яке вподобане зображення, будь то знаменита картина Дали або милий серцю пейзаж, будь-яка абстрактна текстура можуть бути перекладені на поверхню матеріалу. У співпраці з виробником підвісних плиткових стель АРМСТРОНГ були введені у виробництво натяжні плити BARRISOL розміром 60х60.
Тепер будь-який власник плиткової стелі АРМСТРОНГ може замінити серійні плити, що потьмяніли, на оригінальні яскраві плити BARRISOL всього за одну годину.
Трохи інакше виглядає друге нововведення BARRISOL оригінальний натяжний стеля-тент. По стилю і функціональності його не можна порівняти ні з однією з традиційних стель.
Антимікробна і протигрибкова плівка BIO PRUF, розроблена фахівцями фірми NEW MAT рекомендована для використання в лікарнях, клініках, і навіть в операційних.
3.2.2 Стелі з гіпсокартону
Підвісні стелі з гіпсокартону не менш популярні в Україні, ніж модульні. Конструкція аналогічна - до стелі підвішується каркас з металевих профілів, які, на відміну від підвісних модульних стель, виконують тільки конструктивну функцію, оскільки повністю зашиті гіпсокартонними листами.
При необхідності доступу в простір між стелею і перекриттям доводиться вирізувати шматок листа. Закладення пошкодженої ділянки не складає особливих труднощів.
Гіпсокартонна технологія дозволяє монтувати багаторівневі стелі з тими, що криволінійними, що утворюють. Разом з безшовними плитами великого формату можна використати гіпсокартонні касети, що дозволяють створювати різні оптичні ефекти.
Стелі з ГКЛ мають ідеально рівну поверхню, їх можна пофарбувати або обклеїти шпалерами. Найбільш поширена обробка - обклеювання "стельовими" стеклообоями з подальшим забарвленням водоемульсивними фарбами потрібного кольору.
Використання додаткових деталей, пропонованих торгівлею, дозволяє без проблем інтегрувати в конструкцію стелі освітлювальні, вентиляційні і системи кондиціонування.
3.3 Інженерне устаткування.
Інженерне обладнання будинків складають санітарно-технічні системи та прилади опалення, вентиляції (включаючи кондиціювання повітря), холодного і гарячого водопостачання, каналізації, а також системи електрообладнання, слабкострумових мереж радіо, телефону, телебачення. Багатоповерхові будівлі додатково обладнуються системами вертикального транспорту і сміттєвидалання. У ряді громадських та промислових будівель у зв'язку з їх призначенням застосовуються також спеціальні системи та установки по подачі та використання холоду (в торгових будівлях, в критих ковзанках та ін)
Системи і прилади інженерного обладнання розробляють на основі вимог забезпечення комфорту внутрішнього середовища, індустріальності і економічності. Робота будь-якої з систем повинна бути енергетично забезпечена. Найбільш поширеними джерелами енергопостачання в містах є електроенергія, газ і теплова енергія.
Джерелами енерго - і теплопостачання в містах служать міські або районні теплоелектроцентралі - ТЕЦ, джерелами газопостачання - природний газ із систем великих газопроводів або штучний газ, що виробляється на газових заводах шляхом спалювання твердого палива.
Для забезпечення чистоти повітряного басейну ТЕЦ і газові заводи мають поза міста або в його периферійних районах, відокремлених від житлових районів санітарно-захисної зоною. Тепло у вигляді води і пари транспортується від джерела до споживача по тепловим мережам (підземним трубопроводах). Також під землею розташовуються мережі газопостачання, водопроводу, каналізації. Всі вони в сукупності з тепловими називаються міськими інженерними мережами. При проектуванні будинків передбачаються вводи для прийому систем енергоносіїв. Найбільша площа (20-100 м2) необхідна для опалювальних вводів (для опалення, вентиляції і гарячого водопостачання). Вони розміщуються в підвалах або перших поверхах будівель.
3.3.1 Вентиляція і кондиціювання повітря
Вентиляція приміщень забезпечує чистоту повітря і необхідні параметри повітряного середовища по температурі і вологості шляхом видалення з приміщення надлишків вологи і тепла. У результаті створюються також умови, що перешкоджають пере зволоження і корозії будівельних конструкцій, що сприяє підвищенню їхньої схоронності. (1)
Параметри чистоти повітря з утримання в одиниці його об'єму отруйних газів, парів і пилу, а також температурна - вологість параметри регламентовані санітарними нормами проектування. Вентиляція приміщень здійснюється різними способами: Витягом з приміщень забрудненого повітря (витяжна вентиляція - витяжка), подачею в приміщення чистого зовнішнього повітря (припливна вентиляція - притока) або спільної припливно-витяжною вентиляцією. Вентиляція може бути природною або з механічним спонуканням, загально обмінної і місцевої.
Витяжна вентиляція, видаляючи забруднене повітря з простору приміщення, створює в ньому розрідження, за рахунок якого в приміщення надходить чистий зовнішнє повітря через будь-які нещільності у зовнішніх огорожах, через отвори, фрамуги і кватирки.
Припливна вентиляція забезпечує тільки подачу чистого повітря в приміщення. При цьому видалення повітря (через відкриті прорізи і нещільності огородження) відбувається внаслідок виникає в приміщенні надлишкового тиску.
Припливно-витяжна вентиляція забезпечує одночасно подачу повітря в приміщення і його організоване видалення. Залежно від співвідношення обсягів подається і витягуваного повітря в приміщенні виникає надлишковий тиск або розрідження. Якщо в одному з сполучених приміщень повітря з технологічних умов забруднюється більше, то в ньому з допомогою вентиляції створюють менший тиск, ніж в решті. Завдяки цьому виключається проникання забрудненого повітря в суміжні приміщення (наприклад, з кухні в обідній зал їдальні або ресторану або з гальванічного відділення в складальний цех підприємства).
Для ефективної роботи вентиляції необхідно, щоб надлишковий тиск або розрідження у вентильованих приміщеннях стійко підтримувалося інтенсивним повітрообміном. Показником інтенсивності повітрообміну, який може відбуватися і без застосування спеціальних вентиляційних установок (під впливом вітру і температурного перепаду), є кратність повітрообміну, вимірювана відношенням об'єму надходить або видаленого повітря до обсягу повітря в приміщенні за 1 год.
Показник інтенсивності повітрообміну для різних приміщень відповідно до їх призначення регламентується нормами проектування.
Загально обмінна вентиляція працює за принципом зниження концентрації виділяються у повітряне середовище шкідливих речовин і вологи шляхом розбавлення її припливне повітря, асиміляційних також надлишкові тепловиділення. Припливне повітря забезпечує ефективність загально обмінної вентиляції, якщо його температура і вологість істотно нижче тих же параметрів повітряного середовища приміщення. Загально обмінна вентиляція найбільш широко застосовується в житлових і громадських будівлях.
Місцева вентиляція влаштовується для створення необхідних параметрів повітряного середовища на обмеженій ділянці виробничої площі в місцях викиду шкідливосте й. Найбільш характерно в цих випадках пристрій місцевої витяжної вентиляції (місцевий відсмоктування забрудненого повітря), наприклад, витяжних шаф, ковпаків і т. п., Але знаходить застосування і місцева припливна вентиляція - повітряне душіровані.
Якщо виділення шкідливих речовин пов'язане з роботою технологічного обладнання, то воно повинно містити як невід'ємну частину вбудовані місцеві відсмоктувачі та укриття.
Природна вентиляція заснована на природному спонуканні надходження і видалення повітря з приміщення внаслідок різниці температур і густин зовнішнього і внутрішнього повітря, а також під впливом вітру. Розрізняють неорганізовану і організовану природну вентиляцію. При неорганізованої природної вентиляції повітрообмін протікає шляхом ексфільтрації та інфільтрації повітря через нещільності в огородженнях. Організована природна вентиляція здійснюється шляхом подачі і видалення повітря по спеціальним воздуховодам або шляхом відчинення у певному порядку прорізів у стінах та покриття, розташованих на різних відмітках по висоті (аерація).
Механічна вентиляція заснована на штучному спонуканні руху повітря у вентиляційній системі за допомогою вентиляторів, ежекторів або інших пристроїв(Див. рисунок 3.5).

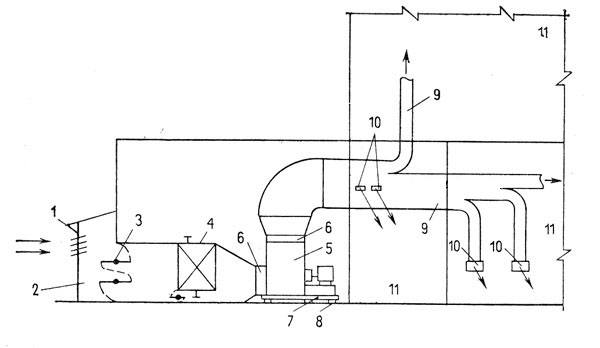

Рисунок 3.5 – Схема пристрою загально обмінної припливної
вентиляції з механічним спонуканням : 1 - решітка входу; 2 - входу
повітря шахта; 3 - утеплений клапан; 4 - калорифер: 5 - вентилятор;
6 - гнучкі вставки; 7 - опорна плита; 8 - віброамортізатори; 9 –
повітроводи; 10 - припливні отвори: 11 – вентильовані
приміщення.
Механічна загально обмінна вентиляційна система найбільш поширена і складається з чотирьох ланок: Воздухозабора (зовні або всередині приміщення); повітроводів, по яких повітря подається або забирається; пристрої з викиду витягуваного повітря або роздачі вступника і пристрої з підготовки повітря - припливної або витяжної камери з вентилятором.
Забір повітря здійснюють через повітрозабірні шахти. Їх розташовують у зоні чистого повітря, віддаленої від зон викидів технологічних шкідливосте й або викидів систем витяжної вентиляції. Вхід повітря розміщують на висоті не менше 2 м від землі і закривають жалюзійний гратами. Повітря через повітрозабірну шахту під дією вентилятора потрапляє через утеплений клапан у припливну камеру. Припливна камера розташовується біля воздухозабора і поблизу від центру обслуговуються приміщень. Підготовка повітря в камері припливної полягає в очищенні від пилу, підігріві, іноді в зволоженні. Для цього камери обладнані калорифером, вентилятором, воздухоочістнимі фільтрами, пристроями по зволоженню повітря. Для виключення розповсюдження шуму і вібрацій по будівлі від працюючого вентилятора застосовуються глушники та звукопоглинаюча облицювання огороджувальних конструкцій, встановлення вентилятора на автономну залізобетонну плиту, яка транслює навантаження на перекриття через віброамортізатори або на самостійний фундамент, Приєднання повітроводів до вентилятора через гнучкі патрубки із прогумованої або іншої аналогічної тканини.
Повітропроводи представляють собою труби чи короби прямокутного або круглого перетину, виконані з листової сталі і підвішені до несучих конструкцій, або канали в стінах. За повітря шляхи очищений і підігріте повітря потрапляє в приміщення через припливні отвори, розташовані в його верхній зоні.
Широко поширена суміщення припливної механічної загально обмінної вентиляції з повітряним опаленням. Для цього припливна камера обладнується повітропідігрівників.
Витяжні камери обладнуються вентилятором, що засмоктує забруднене повітря з приміщень і викидають його назовні через витяжну шахту. Якщо повітря забруднене особливо токсичними речовинами, він перед викидом піддається очищенню. Для цього витяжна камера обладнується очисними пристроями, фільтрами і т. п.
Іноді загально обмінна припливна механічна вентиляція поєднується з природною витяжною У цих випадках замість витяжних камер з повітроводами і шахтами необхідний пристрій тільки витяжних шахт, забезпечених вентиляторами.
Вибір системи вентиляції та розміщення її елементів визначаються призначення будинку, його окремих приміщень і кліматичними умовами району будівництва.
У житлових будинках найбільш поширена витяжна вентиляція з природним спонуканням. Витяжка здійснюється через вентиляційні канали в стінах кухонь і санітарних вузлів, змонтованих із вентиляційних блоків або шахт, а приплив - через стулки і кватирки у вікнах житлових кімнат і кухонь і нещільності у зовнішніх огорожах. Система витяжної вентиляції з природним спонуканням для багатоповерхових будинків складається зі збірних вертикальних каналів, до яких за допомогою каналів-супутників під'єднуются витяжні решітки всіх однойменних приміщень, розташованих на одній вертикалі будівлі(Див. рисунок 3.6).

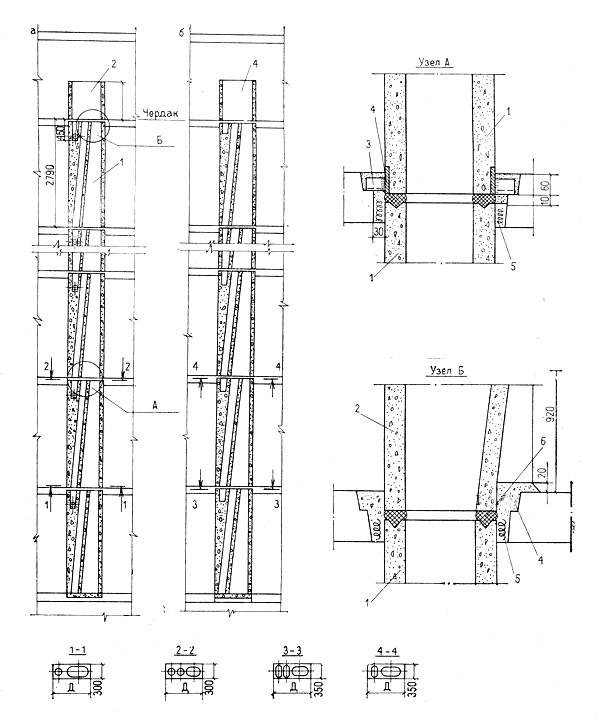

Рисунок 3.6 – Пристрої природної витяжної вентиляції в
багатоповерхових житлових будинках: а - вентиляційні
блоки санвузлів; б - вентиляційні блоки кухонь;
1 - вентблок; 2 - оголовок вентблока; 3 - сталевий порний
столик вентблока; 4 - цементний розчин; 5 - клоччя,
змочений у розчині; 6 - пружна прокладка.
Випуск повітря із збірних вертикальних каналів здійснюється або через дифузори безпосередньо у горищне приміщення (тепле горище), або в індивідуальні витяжні шахти. У першому випадку на покрівлі горища встановлюється витяжна шахта заввишки 3 м з січнем, близьким до квадратному Витяжна шахта обслуговує всі збірні канали однієї секції житлового будинку. Горищні приміщення окремих секцій розділяються перегородками.
Всі деталі збірних вертикальних каналів з каналами-супутниками, дифузорів і витяжних шахт уніфіковані і виготовляються промисловістю збірного залізобетону або домобудівним підприємствами. Номенклатура вентиляційних блоків для будинків заввишки від 9 до 20 поверхів представлена в табл. 1.

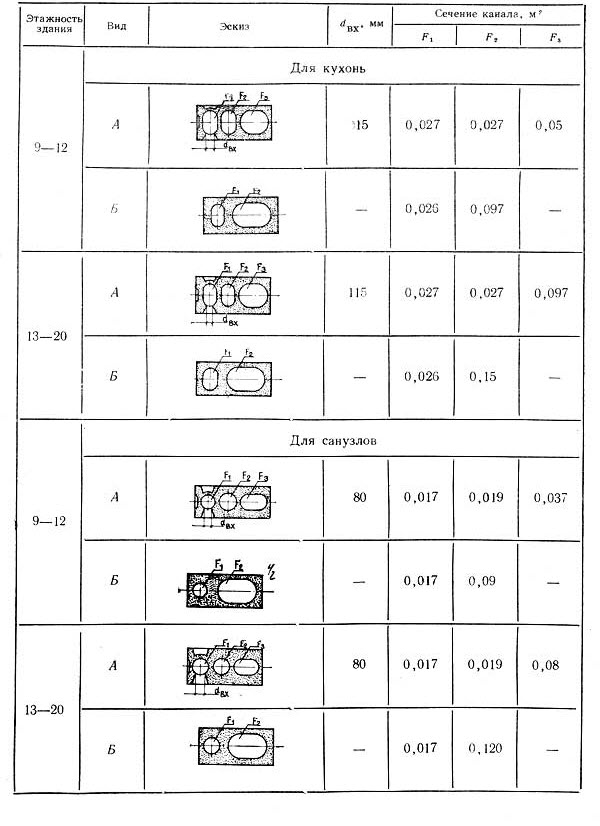

Т
аблиця
3.1 – Номенклатура вентиляційних блоків
для багатоповерхових будинків.
У житлових будинках, що будуються в суворих умовах кліматичних підрайону 1A, 1Б і 1Г, обов'язкове застосування припливної вентиляції з механічним спонуканням. Припливні камери розташовують у надбудові на верхньому поверсі, в нижньому технічному поверсі або в окремому блоці, звідки повітря переміщається у квартири по повітря шляхи, які розміщуються у теплих надземних прохідних галереях. У громадських будівлях застосовують, як правило, припливно-витяжну вентиляцію з механічним спонуканням, у промислових - різні системи вентиляції, але найбільшого поширення набула організована природна вентиляція (аерація), доповнюється в необхідних випадках місцевої механічної.
У випадках коли параметри повітряного середовища в приміщенні повинні постійно відповідати певним величинам (кондицій), застосовують кондиціонування повітря. Кондиціювання зазвичай поєднують з припливною вентиляцією, а іноді і з повітряним опаленням. Повітря кондиціонує шляхом очищення в системі фільтрів різних конструкцій підігрівається або охолоджується, зволожується або осушується і подається за системою повітря шляхи в приміщення. Задані параметри повітряного середовища в приміщенні підтримують за допомогою автоматичного регулювання обробки повітря в установках кондиціювання в залежності від стану зовнішнього повітря, виділення тепла і вологи в приміщеннях. Кондиціонери проектуються центральними або місцевими (підвіконними). Від центральних кондиціонерів повітря подається у приміщенні по повітря шляхи, довжина яких може складати 60-70 м. Місцеві кондиціонери подають повітря в приміщення безпосередньо без повітря шляхи. Місцевий кондиціонування застосовується у відносно невеликих приміщеннях - житлових кімнатах, лікарняних палатах та пр. См. докладніше розділ "Кондиціонування"
3.3.2 Опалення
Опалення - штучний обігрів приміщень з метою відшкодування у них тепловитрат і підтримки на заданому рівні температури, що відповідає вимогам теплового комфорту, а також вимогам відповідних нормативних документів.
Системою опалення називається комплекс приладів, які виконують цю функцію. Наприклад: мережевий насос, тепломережа, пристрої автоматичної підтримки температури в приміщеннях, радіатори (конвертори).
Різновиди:
Водяне опалення - обігрів приміщень подачею в них тепла через опалювальні прилади, що нагрівають гарячою водою: радіатори, конвертери, панелі та ін.
Парове опалення - центральне опалювання, при якому теплоносієм служить пар, що надходить у систему опалення від мережі централізованого теплопостачання або від парового котла, що знаходиться в опалювальному будинку або поруч з ним.
Центральне опалення - система опалення, при якому:
- Джерело тепла (котельня, ТЕЦ) розташований, як правило, за межами опалювальних приміщень;
- Тепло передається по трубах через опалювальні прилади (водяне, парове, променисте і панельне опалення) або надходить з гарячим повітрям по повітредуховодом (повітряне опалення).
У кліматичних умовах нашої країни опалення передбачається в усіх постійних і тимчасових частинах цивільних будівель, а також в тих промислових будівлях, для яких його застосування технологічно обумовлено. Опалення є однією з дорогих систем: Вартість його становить 4-6% одноразових витрат на будівництво будівлі і 40-50% експлуатаційних витрат.
Опалення проектується центральним або місцевим(локальним). Найбільш масовими є системи центрального опалення з виробленням тепла за межами опалюваної будівлі і транспортуванням його по трубопроводах до будинку. Найбільше поширення в якості теплоносія отримала вода, що дозволяє легке регулювання кількості тепла споживачам. Повітряне опалення використовується в громадських та промислових будівлях- переважно при поєднанні з системою вентиляції і кондиціонування повітря. Теплоносій у вигляді пари, що подається з високою температурою застосовується тільки в промислових будівлях і окремих комунальних установах - лазнях, пральнях і ін.
Місцеве опалення застосовується переважно в малоповерховому будівництві в дрібних населених пунктах за відсутності центральних систем. Місцеве опалення звичайно проектують поквартирні, генератор тепла найчастіше розташовують на кухні, поєднуючи з кухонним джерелом.
Принципова схема роботи центрального водяного опалення будинку дана на рисунку 1. Гаряча вода надходить в будівлю і подається в систему його опалення з насосним чи природним спонуканням циркуляції. У системах, що працюють від ТЕЦ чи центральних котелень, спонукання створюється насосами, встановленими в них.
Місця розташування розводящим трубопроводів і способи приєднання приладів до них різні Застосовують одно-і двотрубні схеми з верхньою і нижньою розводкою. Представлена на рисунку 3.7 однотрубна схема є найбільш поширеною для будівель Росії кінця 20 століття. Система містить стояки, розподільну магістраль, прилади з регулювальними кранами та магістраль зворотного розливу. Для розподілу тиску в системі на вищій точці встановлюється розширювальний судину. У нього надходить надлишковий обсяг води, що утворюється внаслідок її розширення при нагріванні. Наявність повітря в системі може приводити до припинення циркуляції води у всій системі або її окремої частини. Для видалення повітря з системи всі невертикальні труби і підводки до приладів встановлюють з ухилом, який забезпечує пересування повітря із системи вгору до Повітрозбірники. Повітрозбірники розміщують у верхній точці, розводящого гарячого трубопроводу, але нижче розширювального судини.

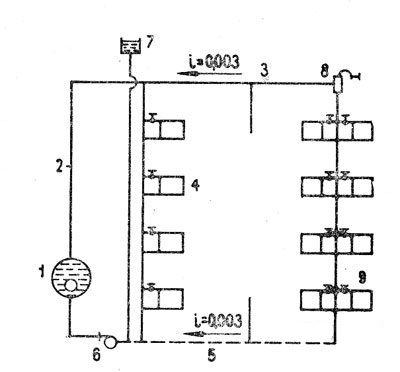

Рисунок 3.7 – Схема одно трубному
водяного опалення з насосним спонукою і
верхній розводкою: 1 - котел або бойлер; 2
- головний стояк: 3 - розподільна гаряча
магістраль; 4 - опалювальні прилади; 5 –
зворотний розлив; 6 - циркуляційний насос;
7 - розширювальний посудину: 8 - повітря
збірники; 9-регулювальний кран
Опалювальні прилади служать безпосередньо для обігріву приміщень передачею тепла від циркулюючого в приладах теплоносія повітрю приміщення. Тип приладів визначається типом теплоносія: Для повітряного опалення використовують калорифери і повітря нагрівачі, при водяному і паровому опаленні - радіатори різних систем, панельні і плінтусі конвертор, інфрачервоні випромінювачі та ін.
За переважаючим типом тепловіддачі приладами опалювальні системи в цілому класифікують на:
конвективні (з переважанням тепловіддачі конвекцією)
випромінюючі
конвективно-випромінюючі
До конвективних відносяться прилади системи повітряного опалення, до випромінюючих - прилади панелька-променистої системи опалення, до конвективно-випромінюючих - радіатори всіх систем.
Колективно-випромінюючі і випромінюючі прилади застосовуються в житлових і громадських будинках з підвищеними вимогами до чистоти повітря (особливо панельне-променисті системи).
Крім гігієнічних переваг панельне-промениста система відрізняється економічністю завдяки поєднанню опалювального приладу з будівельними конструкціями (Рисунок 3.8), що знижує витрати праці на монтаж системи і витрату сталі.
Найбільш доцільно розміщення приладів панельного опалення в під-віконної зоні зовнішніх стін, де воно нейтралізує низхідні струми холодного повітря від отвору.
Конвективне опалення із застосуванням конверторів різних типів широко поширене в житлових і громадських будівлях.
Повітряне опалення особливо широко використовується в громадських будівлях (клубах, видовищних та спортивних спорудах, магазинах і т. п.) і в промислових будівлях з припливною вентиляцією (Див. рисунок 3.8).

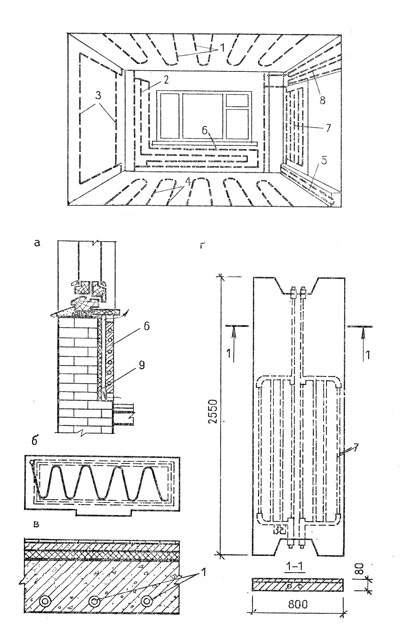

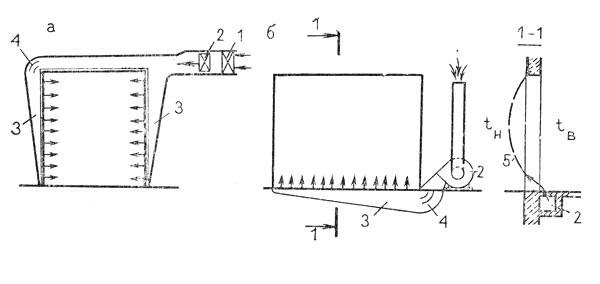

Рисунок 3.8 – Схеми розміщення нагрівальних елементів систем панельною-променистого опалення та їх деталі: 1 - стельове; 2 - для стін; 3 - контурне; 4 - підлогове; 5 - плінтусі; 6 - підвіконні; 7 - перегородкові; 8 - ригельні; 9 - ефективний утеплювач; а - під-віконна панель; б - панель сходової площадки; в - труби стельового променистого-опалення в панелі між поверхового перекриття; е - перегородкова панель.
Переміщення теплого повітря в системах повітряного опалення забезпечується електро вентилятором. Прилади повітряного опалення широко використовують в будинках з великими площинами вітражів, а також для влаштування повітряних теплових завіс в площині вхідних дверей громадських будівель (універмагів, вокзалів) і прорізів воріт промислових будівель. Повітряно-теплова завіса являє собою спрямовану струмінь теплого повітря в площині отвору або під невеликим кутом до неї. Повітря забирається з приміщення вентилятором, нагрівається калорифером і подається в завісу з повітря розподільник зі швидкістю 5-7 м / с через щілини, розташовані в зоні отвору по його бічних гранях, в підлозі або в перемичці (Рисунок 3.9).
Рисунок 3.9 – Схеми пристрої повітряно-теплової завіси: а - з бічним подачею повітря; б - з нижньою подачею: 1 - калорифер; 5 - вентилятор: 3 - повітропровід; 4 - напрямні лопатки; 5 - вісь струменя
3.3.3 Водопостачання
Постачання водою населення і підприємств забезпечується централізовано - комплексом інженерних споруд і мереж, що утворюють систему водопостачання або водопровід.
Залежно від призначення обслуговуваних об'єктів розрізняють водопровід комунальний (господарсько-питної), виробничий (промисловий або сільськогосподарський) і протипожежний. Найбільш часто застосовують об'єднані системи, які обслуговують всі потреби водопостачання. Головними факторами при проектуванні водопроводу є витрата води та вимоги до її якості. Витрата води визначається за встановленими СНиП нормам витрати води та коефіцієнту нерівномірності її споживання протягом доби. Нормативні величини витрати суттєво відрізняються не тільки для будинків різного призначення, але навіть для будинків одного типу, але з різним інженерним обладнанням. Так, наприклад, в житлових будинках, не обладнаних внутрішнім водопроводом та каналізацією, з використанням води з водорозбірних колонок добове споживання води на одного жителя становить 30-50 л / добу, а в будинках, обладнаних водопроводом, каналізацією та гарячим водопостачанням, - 275 - 600 л / добу. Серед виробничих підприємств найбільш великими споживачами води є металургійні, нафтохімічні, нафтопереробні та ТЕЛ.
Вимоги до якості води визначають вибір джерела водопостачання, характер операцій і споруд за її очищення.
Розрізняють поверхневі (з відкритих водойм) і підземні (артезіанські та джерельні, ґрунтові) природні джерела води. Підземні джерела, розташовані на великих глибинах, зазвичай бувають бактеріально-чисті і найбільш придатні для господарсько-питного водопостачання. Проте у великих і найбільших містах використання підземних джерел для цієї мети, як правило, виявляється недостатнім або економічно неприйнятним. У цих випадках не тільки для виробничого, але і для господарсько-питного водопроводу використовують поверхневі джерела.
Вода природних джерел надходить в мережу і до споживачів, пройшовши наступні головні споруди: водозабірні (водоприймальних), насосні станції першого підйому, які подають воду на очищення, очисні споруди, резервуари чистої води, насосні станції другого (і наступних при необхідності) підйому. Станції другого підйому зазвичай подають воду в напірно-регулюючі споруди. Вони призначені для накопичення води (коли її кількість, що подається насосами, перевищує витрати) та зберігання запасу води для аварійних витрат (гасіння пожежі та пр.).
Найбільш масовим типом напірно-регулюючого споруди є водонапірна башта, розташована на найбільш високій позначці (вище точок водо розбору). Іноді її замінюють наземними або підземними резервуарами, розташованими на підвищених ділянках рельєфу, або пневматичними установками, що створюють за допомогою стисненого повітря необхідний натиск. З напірно-регулюючого споруди вода по водоводами та водопровідної мережі надходить до споживачів (Рисунок 3.10).

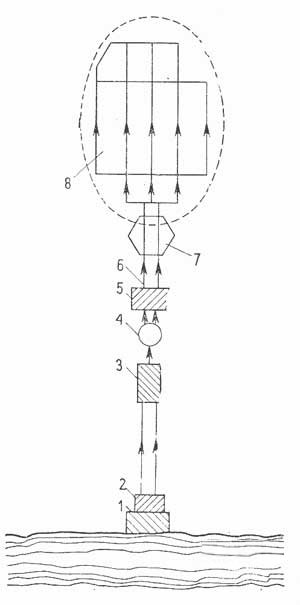

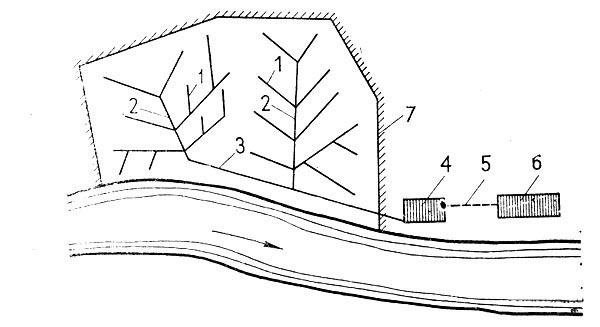

Рисунок 3.10 – Схема водопостачання: 1 - водозабірні споруди; 2 - насосна станція першого підйому; 3 - водоочисні споруди; 4 - резервуар чистої води; 5-насосна станція другого підйому; 6 - водоводи; 7 - водонапірна башта; 8 - водопровідна мережа.
Для забезпечення надійності роботи водопостачання головні споруди часто дублюються. Залежно від конкретного рельєфу місцевості, чистоти джерела та виду споживача складу головних споруд може змінюватися. Наприклад, при розташуванні джерела на високих позначках і подачі води самопливом виключаються насосні станції або ін
Характер джерела визначає тип водозабірних споруд: Ними можуть служити групи артезіанських колодязів і збірних резервуарів, горизонтальні водозбори з дренажних труб чи галерей в межах водою насиченого пласта, прийомні камери для джерельної води і т. п.
Водозабірні споруди для господарсько-питного водопроводу, розташовані на відкритих водоймах, розміщують вище міста за течією річок і створюють навколо них санітарну охоронну зону.
Робота насосних станцій, обладнаних відцентровими насосами і контрольно-вимірювальною апаратурою, повністю автоматизується.
В очисних спорудах проводиться обробка поверхневих вод, які без очищення не придатні для пиття через бактеріологічної забрудненості, мутності, кольоровості, надлишкової кількості розчинених солей. для прояснення воду коагулюють за допомогою хімічних реагентів, що сприяють осадженню зважених і колоїдних частинок у фільтрах. Воду знезаражують хлоруванням та бактерицидну ультрафіолетовим опроміненням.
При вмісті у вигляді солей кальцію і магнію в кількості, що перевищує нормативно допустимий, воду пом'якшують. Крім того, при необхідності проводяться дегазація (видалення сірководню метану, радону та інших розчинених газів) води шляхом аерації, дезодорація (видалення речовин з присмаками і запахами) сорбцією активним вугіллям та іншими способами.
Споруди виробничого водопроводу часто вирішуються більш просто: Може бути відсутнім санітарна охоронна зона і обробка води значно спрощена.
Із системи головних споруд вода надходить в зовнішні водопровідні мережі. Їх виконують із сталевих, чавунних і залізобетонних труб і розміщують у ґрунті (нижче за глибину промерзання) або у підземних колекторах.
Водопровідна мережа складається з магістральних ліній, що транспортують воду транзитом у віддалені райони, і розподільної мережі, що подає воду до окремих домовиком відгалуженням. Споживачів приєднують до зовнішньої мережі за допомогою відгалужень, прокладених з ухилом в 0,003 від будівлі. Відгалуження приєднують до зовнішньої мережі в спеціальних водопровідних колодязях.
Для пристрою внутрішнього водопроводу застосовуються різні схеми. Найпростіша з них - схема з нижньою розводкою без водонапірної баку та підкачувальних насоса. Якщо ця схема в денний час не забезпечує подачу води у верхні поверхи при падінні тиску у міській мережі, застосовують схему з верхньою розводящої лінією і водонапірні баком, розташованим вище водорозбірних точок. Заповнення бака відбувається вночі в години мінімального водо розбору. У багатоповерхових будівлях подача води у верхні поверхи забезпечується включенням у схему внутрішнього водопроводу підкачувальних відцентрового електронасоса.
Подача води при цьому гарантується автоматичним підключенням електронасоса при падінні тиску на вводі (див. рисунок 3.11)

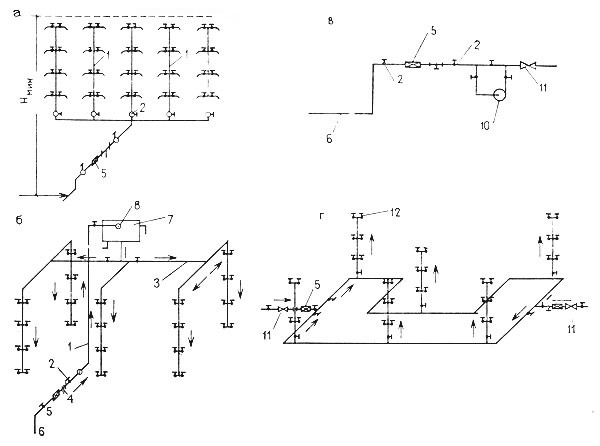

Рисунок 3.11 – Схеми внутрішнього водопроводу: а - з нижньою розводкою без підкачувальних насоса і водонапірної бака; б - з верхньою розводкою і водонапірні баком; в - з підкачувальних насосом; г - кільцева; 1 - стояк; 2 - запірний вентиль, 3 - розводящим (магістральна) лінія; 4 - трійник спуску води з системи; 5 - водомір; 6 - введення; 7 - напірний бак; 8 - поплавковий клапан; 10 - насос; 11 - зворотний клапан; 12 - підводка
Схеми внутрішнього водопроводу, наведені на Рисунок 2, а - у, є тупиковими. Внутрішній водопровід може бути вирішене і по кільцевій схемі, дозволяє при аварії вимкнути пошкоджену ділянку без припинення подачі води в інші ділянки. Кільцева схема проектується для пожежного водопроводу, застосовується в лікарнях та інших будівлях і на підприємствах, що потребують безперебійної подачі води.
На вводах внутрішнього водопроводу встановлюють водомір - прилад, що враховує кількість споживаної води.
Труби внутрішнього водопроводу прокладають найчастіше приховано, разом зі стояками газопостачання, каналізації і гарячого водопостачання в спеціальних нішах санвузлів, закритих знімними щитами або дверцятами і в підпільних каналах. У виробничих приміщеннях іноді застосовують відкриту прокладку труб.
3.3.4 Каналізація
Каналізація призначається для прийому, відведення, очищення і скидання у водойми стічних вод. Розрізняють зливові (атмосферні), господарські-побутові (від санітарних приладів) і виробничі стічні води. (5)
Каналізація буває внутрішня (для будинків) і зовнішня. Внутрішню складають прилади та будинкові мережі, зовнішню - зовнішні мережі, що складаються з дворових (внутрішньо квартальних) і міських мереж, очисні і водоскидні споруди.
Система каналізації проектується загальносплавний, роздільної або полураздельной.
Загальносплавний приймає всі види стічних вод у єдину загальну мережу та очисні споруди.
Роздільна каналізація проектується у вигляді двох мереж - зливової та господарські-побутової.
Зливова приймає атмосферні та умовно чисті виробничі стічні води, які не вимагають очищення перед скиданням у водойму.
Господарські-побутова приймає не тільки побутові, але і забруднені виробничі води.
Незважаючи на необхідність дублювання мереж, роздільна система каналізації у більшості випадків виявляється економічніше общесплавной завдяки різкому зменшенню обсягу очисних споруд. Це визначило її широке розповсюдження, особливо в промисловому будівництві.

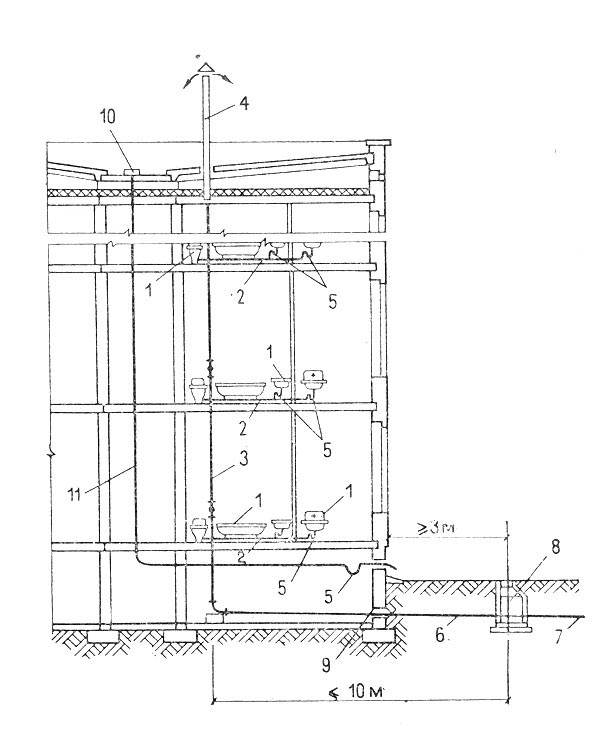

Полураздельная каналізація подібно роздільної складається з двох мереж. Її відмінність полягає в тому, що в мережу, що йде на очисні споруди, направляються також перші найбільш забруднені порції атмосферної води на початку дощу і вся волога від короткочасних дощів.
Міська схема каналізації (Див. рисунок 3.12) складається з вуличних каналізаційних труб, приєднуваних до колекторів, головного колектора міста чи району. Рух стічних вод забезпечується укладанням труб з ухилом. Залежно від рельєфу місцевості каналізація проектується самопливної або напірної. Необхідність в напірній каналізації, що включає станцію перекачування, виникає в тому випадку, якщо самопливним трубах не можна надати необхідний ухил з економічних міркувань. Для міської каналізаційної мережі застосовують азбестоцементні, керамічні, чавунні або залізобетонні труби, які укладають на глибину не менше 2 м.
Рисунок 3.12 – Схема міської каналізації: 1 - вуличні каналізаційні труби; 2 - колектор; 3 - головний колектор; 4 - станцію перекачки: 5 - напірний колектор; 6 - очисні споруди; 7 - межа міста.
Внутрішня каналізація в цивільних і допоміжних промислових будівлях проектується як господарсько-побутова. Поряд з нею в будівлях влаштовують внутрішні водостоки для відведення атмосферних вод. Води з них скидають у зливову каналізацію, а якщо вона відсутня - на вимощення перед будівлею у відкриті лотки (Див. рисунок 3.13). Випуск внутрішнього водостоку постачають сифоном для запобігання системи від охолодження зовнішнім повітрям.
Рисунок 3.13 – Внутрішня каналізація та внутрішній водостік у цивільному будівлі: 1 - приймачі стічних вод; 2 - відвідні труби; 3 - каналізаційний стояк; 4 - витяжна вентиляційна труба; 5 - гідравлічний затвор; в - випуск; 7 - дворова мережа; 8 - оглядовому каналізаційний колодязь; 9 - зазор в кладці фундаменту на величину опади будівлі;10 - водостічна воронка; 11 - стояк внутрішнього водостоку.
Приймачами стічних вод у будівлях служать санітарні вузли. Всі приймачі забезпечуються Змивний пристрій від водопроводу. Стічні води йдуть у каналізаційну мережу через гідравлічний затвор - сифон, який являє собою U-образну трубу, заповнену водою. Гідравлічний затвор перешкоджає проходженню газів з каналізаційної мережі в приміщення. Сифон зазвичай об'єднаний з ревізією - отвором із знімною кришкою для прочищення труб при засмічений. Всі приймачі під'єднують за допомогою різних фасонних частин (відводів, колін, трійників, хрестовин і т. д.) до стояках. Каналізаційні стояки монтуються з розтрубних труб, які виконують із чавуну, азбестоцементу або пластмаси. При Стикування прямий кінець труби вставляють в розтруб, а стик герметизують. Вище горищного перекриття каналізаційний стояк продовжується як витяжна труба, що виходить вище покриття і виключає попадання газів в приміщення. Діаметр витяжної труби призначають більше діаметру стояка. Відведення каналізаційних вод з стояка за межі будинку (випуск) проектують із чавунних труб. Випуск приєднують до оглядових каналізаційного колодязя.
