Приложение д

(обязательное)

Варианты заданий к задаче № 3

Таблица Д.1 – Исходные данные

Номер		Uл, В	Rа, Ом	Rв, Ом	Rс, Ом	Ха, Ом	Хв, Ом	Хс, Ом	Rав, Ом	Rвс, Ом	Rса, Ом	Хав, Ом	Хвс, Ом	Хса, Ом
вар.	рис.	Uл, В	Rа, Ом	Rв, Ом	Rс, Ом	Ха, Ом	Хв, Ом	Хс, Ом	Rав, Ом	Rвс, Ом	Rса, Ом	Хав, Ом	Хвс, Ом	Хса, Ом
1	1	127	6	4	5	8	8	8	-	-	-	-	-	-
2	2	220	3	10	8	6	10	6	-	-	-	-	-	-
3	3	660	8	20	-	7	11	12	-	-	-	-	-	-
4	4	380	3	3	3	8	9	15	-	-	-	-	-	-
5	5	127	16	9	-	-	5	7	-	-	-	-	-	-
6	6	220	-	-	-	-	-	-	6	2	24	8	20	12
7	7	380	-	-	-	-	-	-	12	9	5	8	7	4
8	8	660	-	-	-	-	-	-	3	7	9	11	13	15
9	9	127	-	-	-	-	-	-	20	24	25	15	8	8
10	10	220	-	-	-	-	-	-	30	-	-	-	7	8
11	11	380	16	-	-	-	19	7	-	-	-	-	-	-
12	12	660	14	-	-	-	12	9	-	-	-	-	-	-
13	13	127	-	-	-	-	-	-	-	30	40	9	10	6
14	14	220	-	-	-	-	-	-	8	12	10	-	21	15
15	15	380	-	-	-	-	-	-	-	32	7	8	15	20
16	16	127	-	-	-	-	-	-	10	-	18	4	2	6
17	17	220	-	13	-	4	-	16	-	-	-	-	-	-
18	18	380	15	21	32	4	8	12	-	-	-	-	-	-
19	19	660	16	12	8	4	16	24	-	-	-	-	-	-
20	20	127	20	30	10	7	9	11	-	-	-	-	-	-
21	21	220	15	-	8	-	12	19	-	-	-	-	-	-
22	22	380	-	-	-	-	-	-	3	9	16	9	26	20
23	23	660	-	-	-	-	-	-	17	-	9	3	29	17
24	24	127	-	-	-	-	-	-	21	19	7	-	-	10
25	25	220	-	-	-	-	-	-	16	6	8	12	-	-
26	26	380	-	-	-	-	-	-	4	10	9	-	8	-
27	27	660	-	-	-	-	-	-	14	-	-	-	12	19
28	28	127	10	14	-	-	10	20	-	-	-	-	-	-
29	29	220	20	12	-	-	6	10	-	-	-	-	-	-
30	30	380	-	-	-	-	-	-	-	34	25	30	-	12
31	31	660	-	-	-	-	-	-	12	8	22	-	12	-
32	32	127	-	-	-	-	-	-	13	23	33	9	12	15
33	33	220	12	-	-	-	11	8	-	-	-	-	-	-
34	34	380	5	-	-	-	6	20	-	-	-	-	-	-
35	35	660	24	-	-	10	15	6	-	-	-	-	-	-
36	36	127	7	6	8	-	17	26	-	-	-	-	-	-

Продолжение таблицы Д.1

Номер			Uл, В	Rа, Ом	Rв, Ом			Rс, Ом	Ха, Ом	Хв, Ом	Хс, Ом	Rав, Ом	Rвс, Ом			Rса, Ом	Хав, Ом	Хвс, Ом	Хса, Ом
вар.	рис.		Uл, В	Rа, Ом	Rв, Ом			Rс, Ом	Ха, Ом	Хв, Ом	Хс, Ом	Rав, Ом	Rвс, Ом			Rса, Ом	Хав, Ом	Хвс, Ом	Хса, Ом
37	37		220	-	-			-	-	-	-	-	3			8	4	6	9
38	38		380	-	-			-	-	-	-	-	12			15	17	23	16
39	39		660	-	-			-	-	-	-	-	21			13	6	7	4
40	40		127	-	-			-	-	-	-	11	23			5	-	16	15
41	41		220	-	-			-	-	-	-	6	10			14	7	9	6
42	42		380	-	-			-	-	-	-	7	21			18	10	9	7
43	43		660	-	-			-	-	-	-	-	13			6	9	4	9
44	44		127	-	-			-	-	-	-	-	6			3	8	5	12
45	45		220	-	-			-	-	-	-	-	16			3	8	17	19
46	46		380	-	-			-	-	-	-	8	9			14	18	21	22
47	47		660	-	-			-	-	-	-	17	-			9	17	24	19
48	48		127	-	-			-	-	-	-	23	-			12	11	13	12
49	49		220	-	8			-	13	-	12	-	-			-	-	-	-
50	50		380	-	15			-	21	-	20	-	-			-	-	-	-
51	1		220	16	24			15	8	18	8	-	-			-	-	-	-
52	2		127	23	20			18	8	10	16	-	-			-	-	-	-
53	3		380	18	20			-	27	11	22	-	-			-	-	-	-
54	4		660	9	13			8	18	19	15	-	-			-	-	-	-
55	5		220	16	19			-	-	15	27	-	-			-	-	-	-
56	6		380	-	-			-	-	-	-	16	12			34	8	24	32
57	7		660	-	-			-	-	-	-	32	19			5	28	17	4
58	8		127	-	-			-	-	-	-	3	27			19	19	16	5
59	9		220	-	-			-	-	-	-	28	4			5	15	38	18
60	10		380	-	-			-	-	-	-	10	-			-	-	27	6
61	11		127	6	-			-	-	9	7	-	-			-	-	-	-
62	12		380	10	-			-	-	19	6	-	-			-	-	-	-
63	13		220	-	-			-	-	-	-	-	40			20	19	15	16
64	14		127	-	-			-	-	-	-	18	22			15	-	20	5
65	15		660	-	-			-	-	-	-	-	32			27	18	5	24
66	16		380	-	-			-	-	-	-	18	-			8	24	12	6
67	17		127	-	33			-	24	-	6	-	-			-	-	-	-
68	18		220	5	20			12	24	28	12	-	-			-	-	-	-
69	19		380	36	22			18	14	6	4	-	-			-	-	-	-
70	20		660	40	50			10	20	9	10	-	-			-	-	-	-
71		21	127	15		-	38		-	10	19	-		-	-		-	-	-
72		22	220	-		-	-		-	-	-	13		19	16		50	20	20
73		23	380	-		-	-		-	-	-	7		-	16		9	20	17
74		24	660	-		-	-		-	-	-	20		9	7		-	-	40
75		25	127	-		-	-		-	-	-	6		7	38		32	-	-
76		26	220	-		-	-		-	-	-	24		16	19		-	18	-

Продолжение таблицы Д.1

Номер		Uл, В	Rа, Ом	Rв, Ом	Rс, Ом	Ха, Ом	Хв, Ом	Хс, Ом	Rав, Ом	Rвс, Ом	Rса, Ом	Хав, Ом	Хвс, Ом	Хса, Ом
вар	рис.	Uл, В	Rа, Ом	Rв, Ом	Rс, Ом	Ха, Ом	Хв, Ом	Хс, Ом	Rав, Ом	Rвс, Ом	Rса, Ом	Хав, Ом	Хвс, Ом	Хса, Ом
77	27	380	-	-	-	-	-	-	44	-	-	-	22	19
78	28	660	30	44	-	-	20	30	-	-	-	-	-	-
79	29	127	30	22	-	-	16	10	-	-	-	-	-	-
80	30	220	-	-	-	-	-	-	-	44	25	10	-	12
81	31	380	-	-	-	-	-	-	12	18	20	-	32	-
82	32	660	-	-	-	-	-	-	18	20	33	19	10	15
83	33	127	12	-	-	-	19	18	-	-	-	-	-	-
84	34	220	15	-	-	-	16	20	-	-	-	-	-	-
85	35	380	20	-	-	7	35	6	-	-	-	-	-	-
86	36	660	17	9	10	-	27	20	-	-	-	-	-	-
87	37	127	-	-	-	-	-	-	-	33	48	14	6	29
88	38	220	-	-	-	-	-	-	-	10	19	7	20	16
89	39	380	-	-	-	-	-	-	-	24	10	16	7	24
90	40	660	-	-	-	-	-	-	19	20	25	-	10	15
91	41	127	-	-	-	-	-	-	26	18	10	9	19	6
92	42	220	-	-	-	-	-	-	27	20	18	12	6	7
93	43	380	-	-	-	-	-	-	-	10	36	9	4	15
94	44	660	-	-	-	-	-	-	-	46	23	18	5	10
95	45	127	-	-	-	-	-	-	-	10	43	18	17	10
96	46	220	-	-	-	-	-	-	28	8	8	10	20	22
97	47	380	-	-	-	-	-	-	17	-	39	10	24	9
98	48	660	-	-	-	-	-	-	20	-	42	19	33	10
99	49	127	-	18	-	13	-	18	-	-	-	-	-	-
100	50	220	-	5	-	20	-	40	-	-	-	-	-	-
101	1	660	16	8	15	8	18	8	-	-	-	-	-	-
102	2	127	3	20	8	6	30	6	-	-	-	-	-	-
103	3	220	28	20	-	17	11	12	-	-	-	-	-	-
104	4	380	9	3	33	8	19	15	-	-	-	-	-	-
105	5	660	16	39	-	-	5	27	-	-	-	-	-	-
106	6	127	-	-	-	-	-	-	36	22	24	8	30	12
107	7	220	-	-	-	-	-	-	19	9	15	8	7	4
108	8	380	-	-	-	-	-	-	23	27	9	16	13	15
109	9	660	-	-	-	-	-	-	40	24	35	15	28	8
110	10	127	-	-	-	-	-	-	38	-	-	-	27	8
111	11	220	46	-	-	-	19	7	-	-	-	-	-	-
112	12	380	14	-	-	-	22	9	-	-	-	-	-	-
113	13	660	-	-	-	-	-	-	-	20	40	9	10	36
114	14	127	-	-	-	-	-	-	18	12	30	-	21	15
115	15	220	-	-	-	-	-	-	-	12	37	8	15	20
116	16	660	-	-	-	-	-	-	30	-	18	4	52	6

Продолжение таблицы Д.1

Номер		Uл, В	Rа, Ом	Rв, Ом	Rс, Ом	Ха, Ом	Хв, Ом	Хс, Ом	Rав, Ом	Rвс, Ом	Rса, Ом	Хав, Ом	Хвс, Ом	Хса, Ом
вар	рис.	Uл, В	Rа, Ом	Rв, Ом	Rс, Ом	Ха, Ом	Хв, Ом	Хс, Ом	Rав, Ом	Rвс, Ом	Rса, Ом	Хав, Ом	Хвс, Ом	Хса, Ом
117	17	380	-	43	-	9	-	16	-	-	-	-	-	-
118	18	127	15	20	32	44	8	12	-	-	-	-	-	-
119	19	220	16	32	48	4	16	24	-	-	-	-	-	-
120	20	220	50	30	20	7	9	11	-	-	-	-	-	-
121	21	380	15	-	18	-	12	19	-	-	-	-	-	-
122	22	127	-	-	-	-	-	-	23	39	16	9	26	20
123	23	220	-	-	-	-	-	-	17	-	29	3	20	17
124	24	660	-	-	-	-	-	-	21	39	7	-	-	10
125	25	380	-	-	-	-	-	-	16	56	18	12	-	-
126	26	127	-	-	-	-	-	-	44	10	29	-	8	-
127	27	220	-	-	-	-	-	-	54	-	-	-	22	19
128	28	380	20	14	-	-	12	30	-	-	-	-	-	-
129	29	660	20	42	-	-	6	10	-	-	-	-	-	-
130	30	127	-	-	-	-	-	-	-	34	45	30	-	22
131	31	380	-	-	-	-	-	-	22	8	42	-	12	-
132	32	220	-	-	-	-	-	-	23	23	43	9	12	15
133	33	660	12	-	-	-	19	8	-	-	-	-	-	-
134	34	127	5	-	-	-	26	20	-	-	-	-	-	-
135	35	380	24	-	-	12	25	6	-	-	-	-	-	-
136	36	220	27	10	16	-	10	26	-	-	-	-	-	-
137	37	660	-	-	-	-	-	-	-	33	8	4	56	9
138	38	220	-	-	-	-	-	-	-	42	15	27	23	16
139	39	380	-	-	-	-	-	-	-	21	13	26	17	4
140	40	127	-	-	-	-	-	-	18	23	15	-	16	15
141	41	660	-	-	-	-	-	-	56	20	14	9	9	6
142	42	220	-	-	-	-	-	-	37	20	18	20	9	17
143	43	380	-	-	-	-	-	-	-	33	6	19	4	8
144	44	220	-	-	-	-	-	-	-	8	3	48	5	12
145	45	660	-	-	-	-	-	-	-	19	3	9	17	11
146	46	127	-	-	-	-	-	-	18	12	14	18	21	22
147	47	220	-	-	-	-	-	-	17	-	19	27	24	19
148	48	380	-	-	-	-	-	-	20	-	10	11	30	12
149	49	660	-	8	-	23	-	32	-	-	-	-	-	-
150	50	127	-	25	-	21	-	20	-	-	-	-	-	-
151	1	220	16	24	5	18	8	8	-	-	-	-	-	-
152	2	127	33	10	18	6	20	6	-	-	-	-	-	-
153	3	660	48	20	-	27	11	12	-	-	-	-	-	-
154	4	380	33	7	3	18	9	15	-	-	-	-	-	-
155	5	660	26	9	-	-	5	7	-	-	-	-	-	-
156	6	380	-	-	-	-	-	-	26	12	24	8	20	32
157	7	127	-	-	-	-	-	-	12	9	5	8	27	34

Продолжение таблицы Д.1

Номер		Uл, В	Rа, Ом	Rв, Ом	Rс, Ом	Ха, Ом	Хв, Ом	Хс, Ом	Rав, Ом	Rвс, Ом	Rса, Ом	Хав, Ом	Хвс, Ом	Хса, Ом
вар.	рис.	Uл, В	Rа, Ом	Rв, Ом	Rс, Ом	Ха, Ом	Хв, Ом	Хс, Ом	Rав, Ом	Rвс, Ом	Rса, Ом	Хав, Ом	Хвс, Ом	Хса, Ом
158	8	220	-	-	-	-	-	-	3	7	9	21	13	35
159	9	660	-	-	-	-	-	-	40	24	65	15	28	8
160	10	380	-	-	-	-	-	-	50	-	-	-	7	48
161	11	127	16	-	-	-	30	9	-	-	-	-	-	-
162	12	220	54	-	-	-	32	9	-	-	-	-	-	-
163	13	660	-	-	-	-	-	-	-	30	50	6	10	6
164	14	380	-	-	-	-	-	-	68	12	80	-	21	15
165	15	127	-	-	-	-	-	-	-	42	17	8	15	20
166	16	220	-	-	-	-	-	-	20	-	38	4	2	6
167	17	660	-	33	-	24	-	16	-	-	-	-	-	-
168	18	127	15	11	22	4	8	12	-	-	-	-	-	-
169	19	380	36	12	8	24	16	24	-	-	-	-	-	-
170	20	220	20	50	10	60	9	11	-	-	-	-	-	-
171	21	660	15	-	38	-	12	19	-	-	-	-	-	-
172	22	127	-	-	-	-	-	-	50	19	16	9	26	20
173	23	380	-	-	-	-	-	-	37	-	49	3	29	17
174	24	220	-	-	-	-	-	-	21	19	17	-	-	20
175	25	660	-	-	-	-	-	-	46	16	8	12	-	-
176	26	127	-	-	-	-	-	-	14	10	19	-	8	-
177	27	380	-	-	-	-	-	-	14	-	-	-	22	19
178	28	220	30	14	-	-	25	20	-	-	-	-	-	-
179	29	660	20	22	-	-	6	10	-	-	-	-	-	-
180	30	127	-	-	-	-	-	-	-	44	25	50	-	12
181	31	380	-	-	-	-	-	-	22	18	22	-	12	-
182	32	220	-	-	-	-	-	-	33	23	43	9	12	15
183	33	660	42	-	-	-	11	38	-	-	-	-	-	-
184	34	127	15	-	-	-	16	20	-	-	-	-	-	-
185	35	380	54	-	-	20	15	46	-	-	-	-	-	-
186	36	220	67	10	20	-	17	38	-	-	-	-	-	-
187	37	660	-	-	-	-	-	-	-	23	8	14	6	9
188	38	127	-	-	-	-	-	-	-	42	15	17	23	66
189	39	380	-	-	-	-	-	-	-	31	13	16	7	4
190	40	220	-	-	-	-	-	-	22	33	55	-	16	15
191	41	660	-	-	-	-	-	-	16	30	14	10	9	6
192	42	127	-	-	-	-	-	-	37	11	18	-	9	17
193	43	380	-	-	-	-	-	-	-	13	16	19	4	9
194	44	220	-	-	-	-	-	-	-	6	3	8	5	12
195	45	660	-	-	-	-	-	-	-	16	9	8	7	19
196	46	127	-	-	-	-	-	-	6	15	8	18	21	22
197	47	380	-	-	-	-	-	-	17	-	49	37	24	19

Продолжение таблицы Д.1

Номер		Uл, В	Rа, Ом	Rв, Ом	Rс, Ом	Ха, Ом	Хв, Ом	Хс, Ом	Rав, Ом	Rвс, Ом	Rса, Ом	Хав, Ом	Хвс, Ом	Хса, Ом
вар.	рис.	Uл, В	Rа, Ом	Rв, Ом	Rс, Ом	Ха, Ом	Хв, Ом	Хс, Ом	Rав, Ом	Rвс, Ом	Rса, Ом	Хав, Ом	Хвс, Ом	Хса, Ом
198	48	220	-	-	-	-	-	-	23	-	62	31	33	12
199	49	660	-	9	-	43	-	19	-	-	-	-	-	-
200	50	127	-	15	-	21	-	20	-	-	-	-	-	-

Приложение Е

(обязательное)

Варианты расчетных схем к задаче № 3

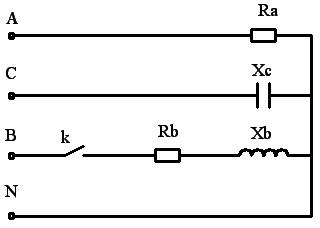

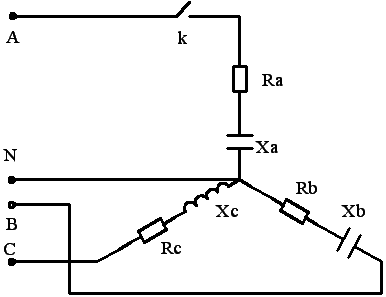

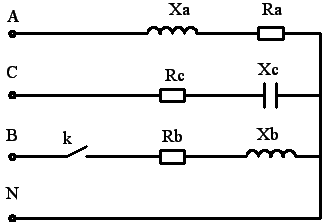

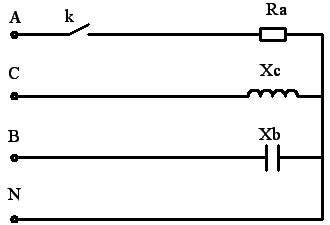

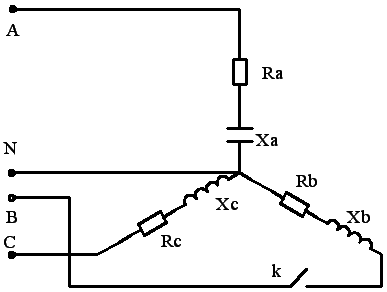

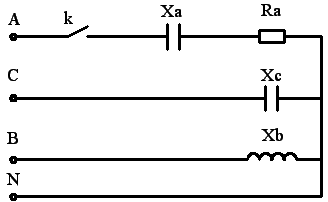

Рисунок Е.1 Рисунок Е.2

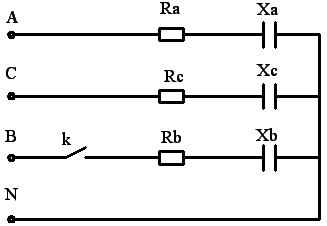

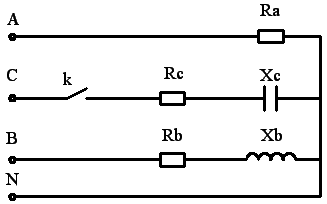

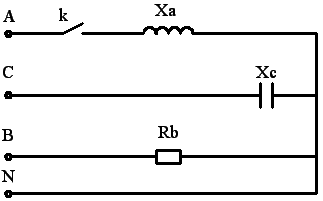

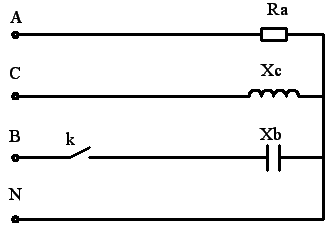

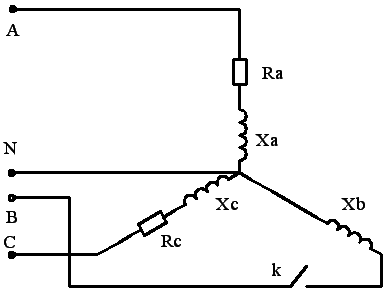

Рисунок Е.3 Рисунок Е.4

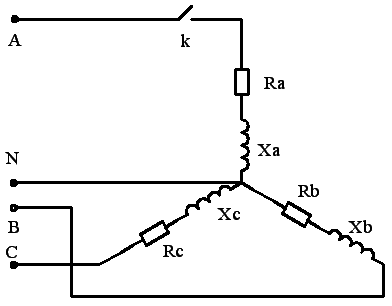

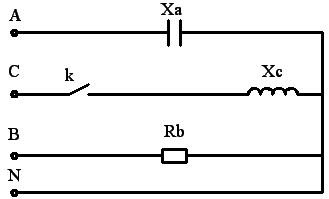

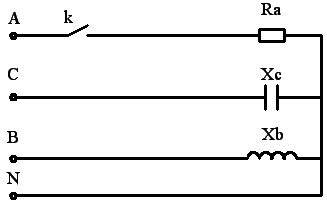

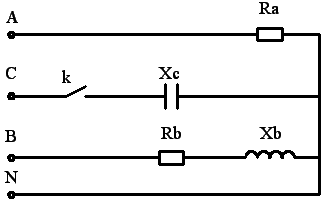

Рисунок Е.5 Рисунок Е.6

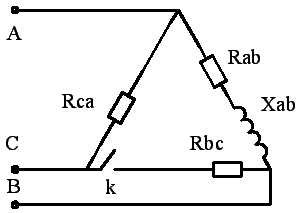

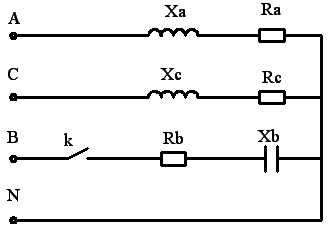

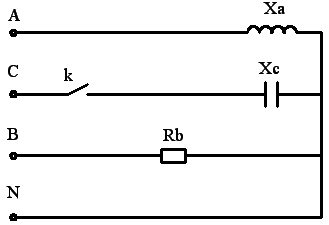

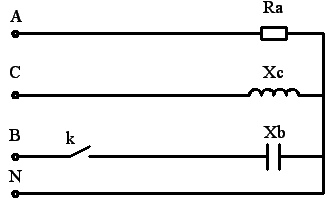

Рисунок Е.7 Рисунок Е.8

Рисунок Е.9 Рисунок Е.10

Рисунок Е.11 Рисунок Е.12

Рисунок Г.13 Рисунок Г.14

Рисунок Е.15 Рисунок Е.16

Рисунок Е.17 Рисунок Е.18

Рисунок Е.19 Рисунок Е.20

Рисунок Е.21 Рисунок Е.22

Рисунок Е.23 Рисунок Е.24

Рисунок Е.25 Рисунок Е.26

Рисунок Е.27 Рисунок Е.28

Рисунок Е.29 Рисунок Е.30

Рисунок Е.31 Рисунок Е.32

Рисунок Е.33 Рисунок Е.34

Рисунок Е.35 Рисунок Е.36

Рисунок Е.37 Рисунок Е.38

Рисунок Е.39 Рисунок Е.40

Рисунок Е.41 Рисунок Е.42

Рисунок Е.43 Рисунок Е.44

Рисунок Е.45 Рисунок Е.46

Рисунок Е.47 Рисунок Е.48

Рисунок Е.49 Рисунок Е.50
