Приложение в

(обязательное)

Варианты заданий к задаче № 2

Таблица В.1 – Исходные данные

Номер		U_m_1, В	𝛹_1, град.	Е_m_2, В	𝛹_2, град.	Е_m_3, В	𝛹_3, град.	С_1, мкФ	С_2, мкФ	С_3, мкФ	L_1, мГн	L_2, мГн	L_3, мГн	R_1, Ом	R_2, Ом	R_3, Ом
вар.	рис.	U_m_1, В	𝛹_1, град.	Е_m_2, В	𝛹_2, град.	Е_m_3, В	𝛹_3, град.	С_1, мкФ	С_2, мкФ	С_3, мкФ	L_1, мГн	L_2, мГн	L_3, мГн	R_1, Ом	R_2, Ом	R_3, Ом

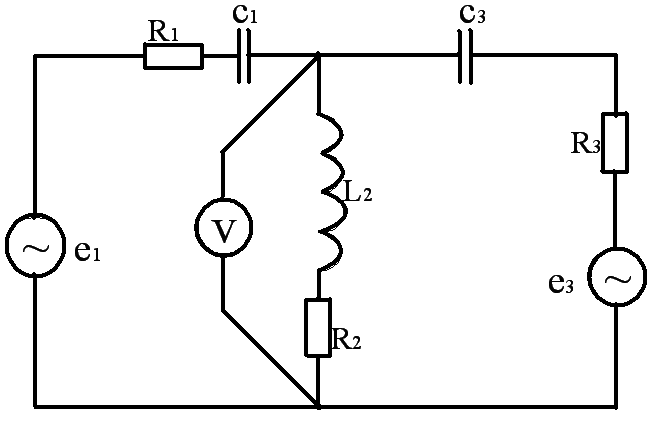

1	1	141	0	0	0	0	0	637	-	-	-	9	16	2	3	2

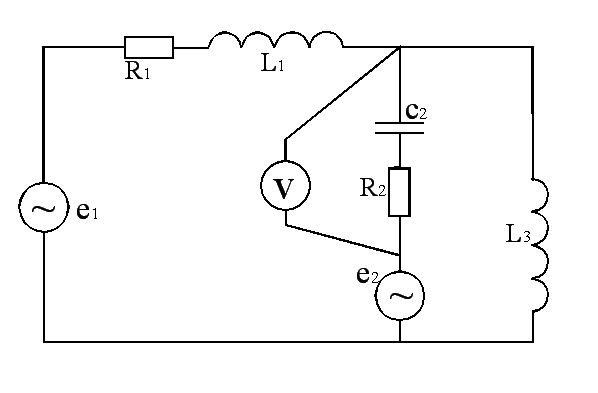

2	2	100	30	0	0	0	0	-	-	100	16	9	16	8	3	4

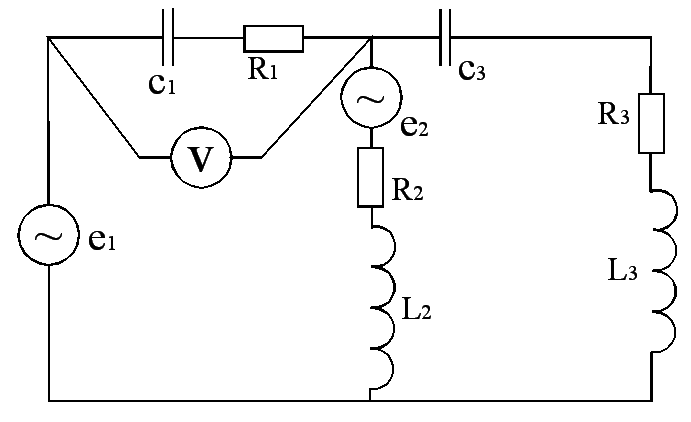

3	3	60	-70	0	0	0	0	637	318	-	-	-	16	8	3	4

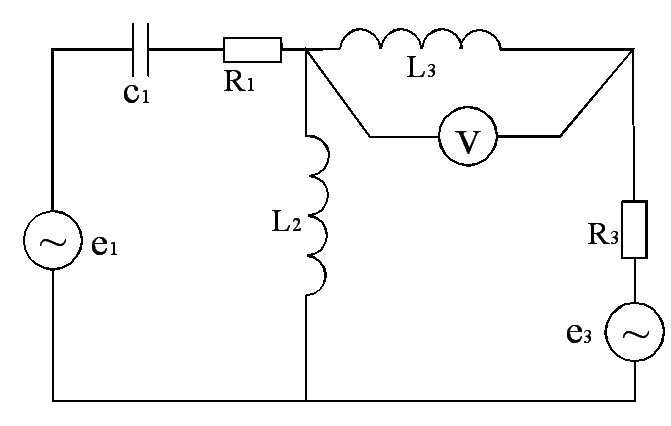

4	4	80	0	0	0	0	0	-	300	-	16	-	16	10	5	8

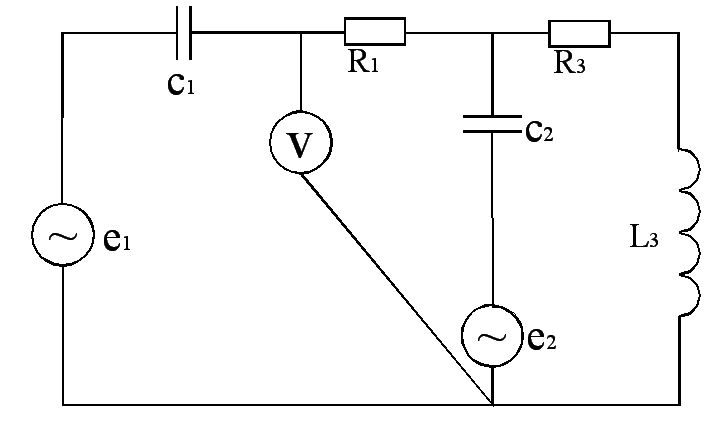

5	5	220	-60	0	0	0	0	637	-	100	-	48	-	8	-	4
6	6	141	0	0	0	0	0	100	300	-	16	-	115	10	-	10
7	7	35	0	0	0	0	0	-	-	100	16	-	115	-	4	10
8	8	60	20	0	0	0	0	-	159	-	-	-	115	10	4	10
9	9	110	-80	0	0	0	0	-	318	-	16	-	-	15	8	20
10	10	42	50	0	0	0	0	-	637	-	16	-	64	5	-	8
11	11	50	0	0	0	0	0	637	-	100	-	16	-	-	10	8
12	12	90	20	0	0	0	0	-	300	100	32	-	-	5	-	8
13	13	127	0	0	0	0	0	-	-	100	32	-	-	5	10	10
14	14	60	-35	0	0	0	0	637	-	200	-	16	-	5	10	8
15	15	150	30	0	0	0	0	200	-	100	-	32	-	8	10	12
16	16	45	0	0	0	0	0	-	159	200	32	-	-	-	8	10
17	17	282	0	0	0	0	0	100	-	200	-	16	-	4	6	12
18	18	141	70	0	0	0	0	637	-	200	-	48	-	-	6	10
19	19	95	-45	0	0	0	0	-	159	-	32	-	95	4	8	-
20	20	70	25	0	0	0	0	-	318	-	32	-	95	15	10	10
21	21	57	0	0	0	0	0	-	159	200	16	-	-	15	-	8
22	22	45	-75	0	0	0	0	-	318	200	16	-	-	-	12	10
23	23	45	30	0	0	0	0	637	-	200	-	32	-	15	-	20
24	24	30	0	0	0	0	0	637	159	-	-	-	95	-	8	20
25	25	100	0	0	0	0	0	-	159	-	25	-	95	6	10	24
26	26	85	25	0	0	0	0	637	159	-	-	-	85	10	-	4
27	27	90	30	0	0	0	0	-	160	-	16	-	18	24	8	-
28	28	38	-35	0	0	0	0	-	100	-	25	-	48	6	-	5
29	29	50	0	0	0	0	0	-	-	637	18	9	-	16	-	10
30	30	68	0	0	0	0	0	150	37	-	-	-	32	-	8	6
31	31	60	75	0	0	0	0	250	-	300	-	-	24	-	6	12
32	32	45	0	0	0	0	0	-	-	300	19	16	32	40	-	10
33	33	110	0	0	0	0	0	318	-	300	-	16	-	9	11	15
34	34	150	-75	0	0	0	0	318	-	300	-	16	48	-	4	13
35	35	200	0	0	0	0	0	-	260	-	80	-	40	5	8	9
36	36	62	25	0	0	0	0	180	-	200	-	48	95	8	-	12
37	37	40	60	0	0	0	0	637	-	100	-	32	-	12	12	24
38	38	65	85	0	0	0	0	-	318	290	16	-	95	6	-	18
39	39	84	0	0	0	0	0	-	-	200	16	32	95	18	-	8
40	40	63	0	0	0	0	0	180	-	240	-	64	-	12	-	10
41	41	141	0	0	0	0	0	-	160	120	40	-	-	4	7	11
42	42	45	-40	0	0	0	0	174	-	-	-	16	95	5	-	16

Продолжение таблицы В.1

Номер		U_m_1, В	𝛹_1, град.	Е_m_2, В	𝛹_2, град.	Е_m_3, В	𝛹_3, град.	С_1, мкФ	С_2, мкФ	С_3, мкФ	L_1, мГн	L_2, мГн	L_3, мГн	R_1, Ом	R_2, Ом	R_3, Ом
вар.	рис.	U_m_1, В	𝛹_1, град.	Е_m_2, В	𝛹_2, град.	Е_m_3, В	𝛹_3, град.	С_1, мкФ	С_2, мкФ	С_3, мкФ	L_1, мГн	L_2, мГн	L_3, мГн	R_1, Ом	R_2, Ом	R_3, Ом
43	43	76	0	0	0	0	0	637	-	120	-	32	-	40	36	40
44	44	160	30	0	0	0	0	-	180	200	45	-	80	-	7	30
45	45	65	0	0	0	0	0	600	159	159	-	-	70	14	8	14
46	46	20	0	0	0	0	0	500	-	-	-	16	32	40	-	10
47	47	85	75	0	0	0	0	-	180	-	90	-	48	32	24	20
48	48	170	0	0	0	0	0	190	318	-	-	-	32	10	-	22
49	49	65	0	0	0	0	0	250	-	159	-	32	24	35	20	15
50	50	55	-35	0	0	0	0	-	100	-	24	-	80	19	7	21
51	1	100	0	0	0	0	0	200	-	-	-	20	19	2	5	2
52	2	100	-30	0	0	0	0	-	-	159	48	9	16	8	6	4
53	3	160	-70	0	0	0	0	300	200	-	-	-	6	8	6	4
54	4	180	0	0	0	0	0	-	200	-	48	-	40	15	5	8
55	5	200	60	0	0	0	0	400	-	200	-	32	-	8	-	4
56	6	141	30	0	0	0	0	100	300	-	16	-	115	10	-	10
57	7	35	20	0	0	0	0	-	-	100	16	-	115	-	4	10
58	8	160	-20	0	0	0	0	-	170	-	-	-	105	10	8	10
59	9	110	80	0	0	0	0	-	318	-	16	-	-	15	8	20
60	10	42	-50	0	0	0	0	-	318	-	16	-	64	5	-	18
61	11	50	10	0	0	0	0	637	-	120	-	16	-	-	10	18
62	12	90	-20	0	0	0	0	-	400	100	32	-	-	5	-	8
63	13	127	0	0	0	0	0	-	-	120	32	-	-	25	10	10
64	14	60	-35	0	0	0	0	637	-	200	-	32	-	25	10	8
65	15	150	-30	0	0	0	0	100	-	200	-	16	-	10	2	10
66	16	135	0	0	0	0	0	-	159	300	32	-	-	-	8	20
67	17	282	50	0	0	0	0	100	-	100	-	16	-	4	6	32
68	18	100	-70	0	0	0	0	637	-	200	-	96	-	-	6	10
69	19	95	45	0	0	0	0	-	318	-	32	-	64	4	8	-
70	20	70	-25	0	0	0	0	-	318	-	32	-	95	15	30	10
71	21	57	70	0	0	0	0	-	159	300	16	-	-	15	-	8
72	22	45	75	0	0	0	0	-	159	200	16	-	-	-	12	10
73	23	45	-30	0	0	0	0	637	-	200	-	32	-	15	-	20
74	24	30	60	0	0	0	0	637	159	-	-	-	95	-	16	20
75	25	141	0	0	0	0	0	-	159	-	32	-	95	6	10	24
76	26	185	-25	0	0	0	0	200	159	-	-	-	85	10	-	34
77	27	190	30	0	0	0	0	-	318	-	30	-	16	16	7	-
78	28	38	35	0	0	0	0	-	200	-	25	-	48	6	-	5
79	29	250	0	0	0	0	0	-	-	637	18	9	-	16	-	10
80	30	168	0	0	0	0	0	150	37	-	-	-	32	-	8	6
81	31	160	75	0	0	0	0	350	-	200	-	-	24	-	6	12
82	32	45	0	0	0	0	0	-	-	300	19	16	32	40	-	10
83	33	210	0	0	0	0	0	318	-	159	-	16	-	9	11	15
84	34	150	75	0	0	0	0	318	-	300	-	16	48	-	4	13
85	35	100	25	0	0	0	0	-	260	-	32	-	40	5	8	9
86	36	162	25	0	0	0	0	180	-	200	-	48	95	8	-	12
87	37	140	60	0	0	0	0	637	-	200	-	32	-	12	12	24
88	38	265	85	0	0	0	0	-	318	200	16	-	95	6	-	28
89	39	84	0	0	0	0	0	-	-	300	16	32	95	18	-	18

Продолжение таблицы В.1

Номер		U_m_1, В	𝛹_1, град.	Е_m_2, В	𝛹_2, град.	Е_m_3, В	𝛹_3, град.	С_1, мкФ	С_2, мкФ	С_3, мкФ	L_1, мГн	L_2, мГн	L_3, мГн	R_1, Ом	R_2, Ом	R_3, Ом
вар.	рис.	U_m_1, В	𝛹_1, град.	Е_m_2, В	𝛹_2, град.	Е_m_3, В	𝛹_3, град.	С_1, мкФ	С_2, мкФ	С_3, мкФ	L_1, мГн	L_2, мГн	L_3, мГн	R_1, Ом	R_2, Ом	R_3, Ом
90	40	63	30	0	0	0	0	180	-	240	-	48	-	12	-	10
91	41	100	0	0	0	0	0	-	318	120	40	-	-	24	7	11
92	42	45	40	0	0	0	0	104	-	-	-	32	95	5	-	16
93	43	76	20	0	0	0	0	637	-	120	-	16	-	40	36	40
94	44	60	-30	0	0	0	0	-	280	200	45	-	80	-	27	30
95	45	65	20	0	0	0	0	400	159	159	-	-	70	34	8	14
96	46	20	15	0	0	0	0	300	-	-	-	16	32	40	-	10
97	47	85	25	0	0	0	0	-	180	-	90	-	48	32	24	20
98	48	100	0	0	0	0	0	190	200	-	-	-	32	10	-	32
99	49	165	0	0	0	0	0	350	-	159	-	32	24	35	20	25
100	50	155	35	0	0	0	0	-	100	-	24	-	80	19	7	21
101	1	241	30	0	0	0	0	200	-	-	-	29	36	8	3	2
102	2	100	-30	0	0	0	0	-	-	200	16	19	16	8	23	4
103	3	70	-70	0	0	0	0	300	218	-	-	-	16	28	3	14
104	4	80	20	0	0	0	0	-	100	-	96	-	16	20	5	8
105	5	200	-60	0	0	0	0	337	-	300	-	28	-	8	-	4
106	6	100	0	0	0	0	0	100	500	-	16	-	115	10	-	10
107	7	235	0	0	0	0	0	-	-	100	86	-	115	-	24	10
108	8	160	20	0	0	0	0	-	109	-	-	-	115	30	4	10
109	9	210	-80	0	0	0	0	-	218	-	26	-	-	15	38	20
110	10	142	50	0	0	0	0	-	637	-	66	-	64	25	-	8
111	11	150	40	0	0	0	0	637	-	300	-	56	-	-	10	28
112	12	290	20	0	0	0	0	-	300	400	32	-	-	25	-	8
113	13	127	60	0	0	0	0	-	-	300	32	-	-	5	10	20
114	14	60	35	0	0	0	0	637	-	400	-	16	-	5	30	8
115	15	100	30	0	0	0	0	100	-	100	-	86	-	10	22	10
116	16	235	60	0	0	0	0	-	109	200	42	-	-	-	8	10
117	17	182	-30	0	0	0	0	100	-	300	-	16	-	4	6	32
118	18	181	70	0	0	0	0	637	-	100	-	48	-	-	16	10
119	19	195	-45	0	0	0	0	-	359	-	32	-	95	44	8	-
120	20	270	25	0	0	0	0	-	218	-	32	-	65	15	10	20
121	21	157	20	0	0	0	0	-	159	300	16	-	-	15	-	8
122	22	145	-75	0	0	0	0	-	318	200	16	-	-	-	12	10
123	23	45	30	0	0	0	0	637	-	200	-	32	-	15	-	20
124	24	130	40	0	0	0	0	637	159	-	-	-	95	-	8	20
125	25	140	20	0	0	0	0	-	300	-	25	-	95	6	10	24
126	26	185	25	0	0	0	0	637	159	-	-	-	85	10	-	14
127	27	190	30	0	0	0	0	-	159	-	30	-	16	16	27	-
128	28	38	-45	0	0	0	0	-	100	-	25	-	48	6	-	5
129	29	150	0	0	0	0	0	-	-	337	18	9	-	16	-	10
130	30	168	0	0	0	0	0	150	370	-	-	-	32	-	8	6
131	31	108	30	0	0	0	0	190	670	-	-	-	32	-	8	6
132	32	190	55	0	0	0	0	450	-	200	-	-	24	-	26	12
133	33	145	0	0	0	0	0	-	-	100	19	16	48	40	-	10
134	34	120	20	0	0	0	0	637	-	300	-	16	-	9	21	15
135	35	200	75	0	0	0	0	500	-	300	-	48	48	-	4	13
136	36	100	-25	0	0	0	0	-	300	-	32	-	40	5	8	9
137	37	262	25	0	0	0	0	280	-	200	-	96	95	8	-	22

Продолжение таблицы В.1

Номер		U_m_1, В	𝛹_1, град.	Е_m_2, В	𝛹_2, град.	Е_m_3, В	𝛹_3, град.	С_1, мкФ	С_2, мкФ	С_3, мкФ	L_1, мГн	L_2, мГн	L_3, мГн	R_1, Ом	R_2, Ом	R_3, Ом
вар.	рис.	U_m_1, В	𝛹_1, град.	Е_m_2, В	𝛹_2, град.	Е_m_3, В	𝛹_3, град.	С_1, мкФ	С_2, мкФ	С_3, мкФ	L_1, мГн	L_2, мГн	L_3, мГн	R_1, Ом	R_2, Ом	R_3, Ом
138	38	281	-60	0	0	0	0	637	-	300	-	32	-	22	12	24
139	39	165	85	0	0	0	0	-	637	200	48	-	95	6	-	28
140	40	184	20	0	0	0	0	-	-	150	16	42	95	18	-	18
141	41	263	30	0	0	0	0	380	-	240	-	96	-	12	-	10
142	42	200	15	0	0	0	0	-	318	250	40	-	-	24	7	31
143	43	245	40	0	0	0	0	204	-	-	-	48	95	5	-	16
144	44	176	-20	0	0	0	0	637	-	320	-	32	-	40	36	40
145	45	60	30	0	0	0	0	-	400	200	45	-	80	-	27	30
146	46	165	-20	0	0	0	0	300	159	159	-	-	70	34	8	14
147	47	220	15	0	0	0	0	300	-	-	-	16	32	40	-	10
148	48	185	25	0	0	0	0	-	200	-	90	-	48	32	24	20
149	49	200	0	0	0	0	0	190	300	-	-	-	32	10	-	32
150	50	265	0	0	0	0	0	350	-	300	-	32	24	35	20	25
151	1	282	0	0	0	0	0	637	-	-	-	9	16	2	3	2
152	2	100	-30	0	0	0	0	-	-	200	16	9	16	8	3	14
153	3	260	-70	0	0	0	0	400	318	-	-	-	46	8	9	4
154	4	180	0	0	0	0	0	-	600	-	48	-	16	20	5	8
155	5	120	-60	0	0	0	0	637	-	300	-	48	-	38	-	4
156	6	282	40	0	0	0	0	100	300	-	48	-	115	10	-	30
157	7	35	45	0	0	0	0	-	-	140	16	-	110	-	4	10
158	8	160	-20	0	0	0	0	-	318	-	-	-	115	10	4	10
159	9	110	80	0	0	0	0	-	318	-	96	-	-	15	8	20
160	10	142	-50	0	0	0	0	-	500	-	16	-	100	5	-	8
161	11	50	80	0	0	0	0	637	-	200	-	16	-	-	10	8
162	12	190	20	0	0	0	0	-	300	200	32	-	-	5	-	28
163	13	127	30	0	0	0	0	-	-	300	32	-	-	25	10	10
164	14	160	-35	0	0	0	0	400	-	200	-	48	-	5	10	8
165	15	100	-30	0	0	0	0	130	-	200	-	32	-	10	2	10
166	16	235	0	0	0	0	0	-	159	200	48	-	-	-	8	10
167	17	282	45	0	0	0	0	100	-	200	-	16	-	4	6	12
168	18	282	70	0	0	0	0	637	-	200	-	48	-	-	6	10
169	19	100	-45	0	0	0	0	-	159	-	32	-	95	4	18	-
170	20	50	25	0	0	0	0	-	300	-	32	-	95	15	10	20
171	21	157	0	0	0	0	0	-	159	200	16	-	-	15	-	8
172	22	145	-75	0	0	0	0	-	318	200	16	-	-	-	12	10
173	23	45	-30	0	0	0	0	500	-	200	-	32	-	15	-	20
174	24	230	0	0	0	0	0	637	159	-	-	-	95	-	8	20
175	25	200	20	0	0	0	0	-	159	-	25	-	95	6	10	24
176	26	185	-25	0	0	0	0	637	318	-	-	-	85	10	-	4
177	27	190	30	0	0	0	0	-	159	-	60	-	16	16	7	-
178	28	238	-35	0	0	0	0	-	150	-	25	-	48	6	-	5
179	29	150	0	0	0	0	0	-	-	400	18	18	-	16	-	10
180	30	168	0	0	0	0	0	150	150	-	-	-	32	-	8	6
181	31	260	75	0	0	0	0	250	-	400	-	-	24	-	6	12
182	32	145	0	0	0	0	0	-	-	500	19	16	32	40	-	10
183	33	220	30	0	0	0	0	318	-	200	-	16	-	9	11	15
184	34	150	75	0	0	0	0	318	-	350	-	16	48	-	24	13
185	35	200	30	0	0	0	0	-	260	-	40	-	40	5	8	9

Продолжение таблицы В.1

Номер		U_m_1, В	𝛹_1, град.	Е_m_2, В	𝛹_2, град.	Е_m_3, В	𝛹_3, град.	С_1, мкФ	С_2, мкФ	С_3, мкФ	L_1, мГн	L_2, мГн	L_3, мГн	R_1, Ом	R_2, Ом	R_3, Ом
вар.	рис.	U_m_1, В	𝛹_1, град.	Е_m_2, В	𝛹_2, град.	Е_m_3, В	𝛹_3, град.	С_1, мкФ	С_2, мкФ	С_3, мкФ	L_1, мГн	L_2, мГн	L_3, мГн	R_1, Ом	R_2, Ом	R_3, Ом
186	36	162	-25	0	0	0	0	400	-	200	-	48	95	28	-	12
187	37	140	60	0	0	0	0	637	-	400	-	32	-	12	12	24
188	38	165	85	0	0	0	0	-	318	290	48	-	95	6	-	18
189	39	184	0	0	0	0	0	-	-	200	16	32	95	18	-	38
190	40	43	0	0	0	0	0	180	-	440	-	64	-	32	-	10
191	41	141	30	0	0	0	0	0	160	120	-40	-	-	4	7	11
192	42	145	-40	0	0	0	0	174	-	-	-	36	95	5	-	16
193	43	176	0	0	0	0	0	637	-	220	-	32	-	40	36	40
194	44	260	30	0	0	0	0	-	180	200	96	-	80	-	7	30
195	45	165	0	0	0	0	0	600	159	159	-	-	70	14	8	14
196	46	120	0	0	0	0	0	500	-	-	-	16	32	40	-	10
197	47	185	-75	0	0	0	0	-	180	-	90	-	48	32	24	20
198	48	70	0	0	0	0	0	190	318	-	-	-	32	10	-	22
199	49	165	0	0	0	0	0	400	-	159	-	32	24	35	20	15
200	50	35	-35	0	0	0	0	-	200	-	24	-	80	19	7	21
