9. Определение нагрева воды в насосе. Определение расхода пара на приводную турбину пн.

Необходимо определить пар-ры на входе и выходе приводной турбины и расход пара на нёё. При расчете группы ПНД необх. учитывать отвод части осн. конденсата с напорной линии КН2 на концевые уплотнения ПН.

ПТ получ. пара из рег. отбора глав. турб. Поэтому расчет процесса расш. пара в ПТ вып. после расчета пар-ров пара в камерах отборов главной турбины. Давление пред первой ступенью ПТ опр. на основе приближ. оценки потери давления в паропроводе отбора и 2 рег. клапанах ПТ (3-4%).

Давление на выходе из последней ступени приводной турбины больше давления в узле смешения на величину потери давления в линии (3%).

Рвх=0.96Pi, Рвых=Рсм/0.97. Для расчета расхода пара на ПТ необх. сначала опр. мощность на роторе насоса: Nпн=D_пвΔP_пнυ/η_ПН. Тогда

D_ТП= D_пвΔP_пнυ/η_ПН η_ТП(h_i- h_ТП^вых). Должен учитываться пред. макс.расход насоса. h_i- h_ТП^вых –на вх. и вых. из ПТ.

10. Методика расчета групп пвд.

Для соответствующей схемы групп ПВД и ПНД составляются УТБ и УМБ, начиная последовательно против хода питательной воды, т.е. с верхнего ПВД. УТБ каждого ПВД преобразуется к записи относительно расхода греющего пара. Перед этим определяются параметры пара и воды каждого пароохладителя (давление, температура, энтальпия): давление пара в ПВД= давлению в соотв. отборе с учетом потерь, температура и энтальпия находятся из WSP; давление воды=давлению на выходе ПН-перепад давления в ПВД (0.3 МПа), tпв=tпара-θ)

1. УТБ для ПВД 7:

,

, где

- расход и энтальпия пара от концевого уплотнения ЦВД в П7,

- расход сливаемого дренажа из ПВД 7.

2. УТБ для ПВД 6:

,

,

– расход сливаемого дренажа из ПВД6.

где – расход и энтальпия дренажа;

3. УТБ для ПВД 5:

,

,

- энтальпия греющего пара, поступающего в ПВД 5 с третьего отбора.

Расход сливаемого из П5 дренажа составляет .

Используемые обозначения:

– расход греющего пара, поступающего в i-ый подогреватель;

– энтальпия греющего пара из j-ый камеры регенеративных отборов;

– расход питательной воды;

– энтальпия питательной воды на выходе i-го подогревателя;

– коэффициент, учитывающий рассеивание теплоты от i-го подогревателя в окружающую среду.

11. Методика расчета пнд при комбинированной схеме слива дренажа.

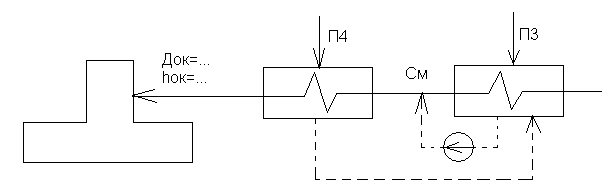

Из баланса Д определяется значение расхода осн. конденсата в Д D_ПНД^ОК. Искомые элементы: D_П4 D_П3 h_см.

D_П3^др= D_П4^др +D_П3= D_П4 +D_П3.

Моделирование тепл. схемы выполняют с пом. УМБ и УТБ, двигаясь слева направо.

D_П4(h₄- h_{4_др})= D_ПНД^ОК (h₄^ок- h_{4_вх}^ок)

-> D_П4.

УМБ СМ: D_ПНД^ОК= D_П3^ОК +D_{П3_др}

-> D_П3^ОК= D_ПНД^ОК - D_{П3_др}= D_ПНД^ОК- D_П4 ^--D_П3.

УТБ СМ: D_ПНД^ОК h_см= D_П3^ОК h₃^ок +D_{П3_др} h_{3_др} -> h_см.

УТБ П3: D_П3(h₅- h_{3_др})+ D_{П4_др} (h_{4_др}-h_{3_др})= D_П3^ОК (h₅- h_{3_др}). -> D_П3.

12. Порядок выполнения расчета системы регенеративного подогрева на р/л «Регенсис»

1) В столбец «Q» вводятся расходы потоков, поступающих в соответствующие подогреватели от концевых уплотнений и штоков клапанов

2) В столбец «R» вводятся сначала значения давления на выходе ПН и КН, а затем вводятся формулы для вычисления давления питательной воды(ОК) на выходе каждого элемента тепловой схемы. Данные по потере давления в подогревателях указаны в таблице

3) в столбец «В» вводятся давления в камерах отборов турбины, в столбец «H» вводится энтальпия пара в камерах отборов. Это выполняется путем копирования ячеек с листа «ДавлЭнтОтб» с помощью «специальной вставки.

4)в столбцы «E» и «F» вводятся оценочные значения недогрева(температурного напора) и недоохлаждения(или переохлаждения). На рис(в зависимости от удельной тепловой нагрузки подогревателя) приведены типовые хар-ки недогрева для Т-110

5)в столбец «С» вводятся формулы для вычисления давления в корпусах подогревателей на основе оценки потерь давления в линиях отбора (умножаем на 0.96) Давление в подогревателе с пароохладителем на 1.5-2% меньше чем в его входном патрубке

6)в столбце «D» определяем температуру насыщения с помощью функции wspTSP() проги WaterSteamPro

7)для определения энтальпии сливаемого конденсата греющего пара и энтальпии основного конденсата на входе и выходе из подогревателей в соответствующие ячейки вводятся функции программы WaterSteamPro. Если электронные модели свойств воды и пара отсутствуют то энтальпия определяется по таблицам термодинамических свойств воды и пара и значения вводятся вручную в столбцы «I» «K» «J»

При работе линии рециркуляции температуру на выходе из К (или на входе в КН) следует оценивать на 1-2.5 градуса больше чем температуру насыщения в конденсаторе

8)в ячейку «энтальпия основного конденсата на выходе из КУР» вводится начальная оценка (по данным опорного режима) а затем на шаге 39 вводится формула

9)в ячейки Н47 Н48 Н49 ниже основной таблицы вводятся для вычисления удельной теплоты, отдаваемой греющим паром в ПСГ1 ПСГ2 и их среднего значения

10)потом вводим эти значения на лист «ТеплоФикУстан» и уточняем с помощью «поиск решения»

11) на листе «ДавлЭнтОтб» вводятся уточненные значения давления в теплофикационных отборов, а затем уточненные энтальпии пара в отборах и на выхолпе турбины

12) на листе «Регенсис» в столбец H вводятся уточненные энтальпии пара в отборах и на выхолпе турбины

13)уточняем энтальпии дренажа ПВД и основного конденсата на выходе каждого подогревателя

14) в столбец L вводятся коэффициенты учитывающие рассеивание теплоты

15)в ячейку расчета энтальпии на выходе из ПН и КН вводятся формулы с учетом подогрева в проточной части насоса.
