1.Понятие о скважине

Скважина – горная выработка, условно цилиндрической формы, поперечные размеры которой много меньше ее длины, пройденная без доступа человека на забой.

Глубина скважины – расстояние между проекциями забоя и устья по вертикали.

Длина скважины – расстояние между забоем и устьем по стволу скважины.

Расстояние между вертикальными проекциями устья и забоя называется отход.

2.Элементы скважины.

Основные элементы буровой скважины

На рис. 1 показана буровая скважина и даны её основные элементы:

точка заложения скважины - географические координаты её устья;

устье - начало скважины;

забой - дно скважины;

стенки - боковая поверхность скважины;

диаметр - условный диаметр буровой скважины, равный номинальному диаметру породоразрушающего инструмента (фактический диаметр скважины больше номинального диаметра породоразрушающего инструмента за счет разработки стенок скважины).

направляющая труба - обсадная труба различной длины, предназначенная для закрепления устья скважины, придания направления бурящемуся стволу скважины и обеспечения направления движения потока промывочной жидкости;

кондуктор - колонна обсадных труб, предназначенная для крепления верхней части скважины;

ствол - собственно скважина от устья до забоя (внутреннее пространство);

ось - геометрическая ось симметрии скважины;

глубина - расстояние от поверхности (устья) до забоя по оси скважины;

угол наклона - угол между осью скважины и её проекцией на горизонтальную плоскость;

зенитный угол - угол между осью скважины и её проекцией на вертикальную плоскость (зенитный угол вертикальной скважины равен нулю);

азимут (азимутальный угол) - угол, измеряемый по часовой стрелке в горизонтальной плоскости между определённым направлением, проходящим через ось наклонной скважины, и проекцией оси скважины на горизонтальную плоскость. Азимут вертикальной скважины равен нулю. Если отсчёт азимута производится от географического меридиана, то получают истинный азимут, от магнитного меридиана - магнитный, от произвольного направления на репер — условный;

апсидальная плоскость - вертикальная плоскость, проходящая через касательную линию к оси наклонной скважины в данной точке;

трасса - положение оси скважины в пространстве;

профиль - проекция оси скважины на вертикальную плоскость;

план - проекция оси скважины на горизонтальную плоскость.

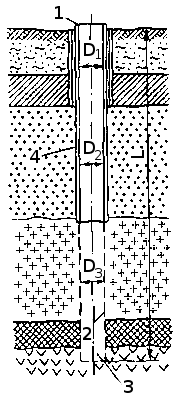

Рис. 1. Скважина и её элементы: 1 — устье; 2 — стенки; 3 — забой; 4 — участки стенок, закреплённые обсадными трубами; D1, D2, D3 — диаметры обсадных труб и ствола скважины; L — глубина скважины.

3.Конструкция скважины. Принципы выбора конструкции.

Конструкция скважины определяется величинами её диаметров на различных интервалах глубины, а также диаметрами и длинами направляющей трубы и обсадных колонн, высотой подъема цементного раствора; Исходные данные: цель бурения и назначение скважины;

Конструкция скважины:

- совокупность сведений о количестве обсадных колонн, их диаметрах, глубинах спуска, интервалах цементирования и перфорации;

Сначала необходимо выбрать диаметр обсадной колонны, которая будет спущена вниз;

Каждая из колонн имеет свое собственное название:

1)Направление: спускается на глубину 30-50м, служит для перекрытия зоны неустойчивых четвертичных отложений и последующей обвязки устья скважины;

2)Кондуктор – для перекрытия неустойчивых отложений, изоляции водоносных горизонтов и зон многолетнемерзлых пород. При необходимости на кондуктор устанавливается ПВО (противовыбросовое оборудование). Перекрытие триасовых отложений. Глубина спуска – различная (в среднем – 400-500м);

3)Промежуточная колонна (техническая, техничка) – для перекрытия зон с несовместимыми условиями бурения;

0 – 1000м Коэффициент аномальности ;

1000 - , ;

4)Эксплуатационная колонна – для создания долговременного канала между продуктивным пластом и поверхностью;
