Борский стекольный индустриально-экономический техникум
техническое задание
на курсовой проект по дисциплине «Детали машин»
Студент: Архипов Д. Ю. Группа: МР-31
Код задания: ДМ 02.06.02.02.00
Тема проекта: Привод винтового конвейера горизонтального
Состав привода: клиноременная передача с нормальным ремнем, редуктор цилиндрический одноступенчатый горизонтальный
Исходные данные по варианту 06 задания: диаметр шнека Dш = 150 мм.; номинальный вращающий момент Т = 200; частота вращения n = 300 мин-1;срок службы h = 4 года; коэффициент годового использования kr = 0,8; коэффициент суточного использования kc = 1,0; выпуск единичный.
1 – двигатель;
2 – ременная
передача;
3 – редуктор
цилиндрический одноступенчатый
горизонтальный;
4 – муфта;
5 – шнек.

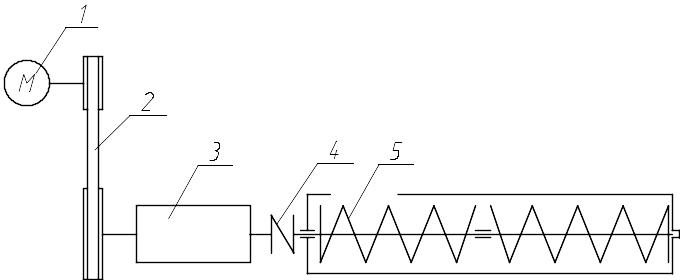

Рисунок 1 – Кинематическая схема
Lhi/Lh
1,4
1,0
0,6
0,2
Ti/T

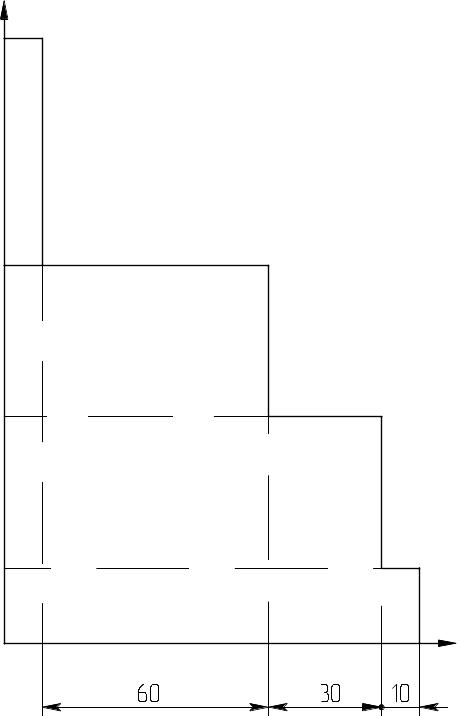

Рисунок 2 – Циклограмма нагружения
Коэффициент использования:
годового; kr = 0,8
суточного; kc = 1,0
___________________________ Студент _______________
(дата выдачи) (подпись)
____________________________ Руководитель______________
(дата подписи) (подпись)
Введение
Винтовыми называют конвейеры, у которых транспортирование груза осуществляется вращающимся винтом. Применяют для транспортирования сыпучих пылевидных, зернистых и мелкокусковых грузов (цемента, извести, молотой глины, мела, гравия, песка, шлака, угольной пыли и т. д.), а иногда для влажных, липких и слеживающихся грузов. По принципу действия различают следующие конвейеры: 1) горизонтальные и полого-наклонные; 2) крутонаклонные и вертикальные и 3) винтовые транспортирующие трубы.

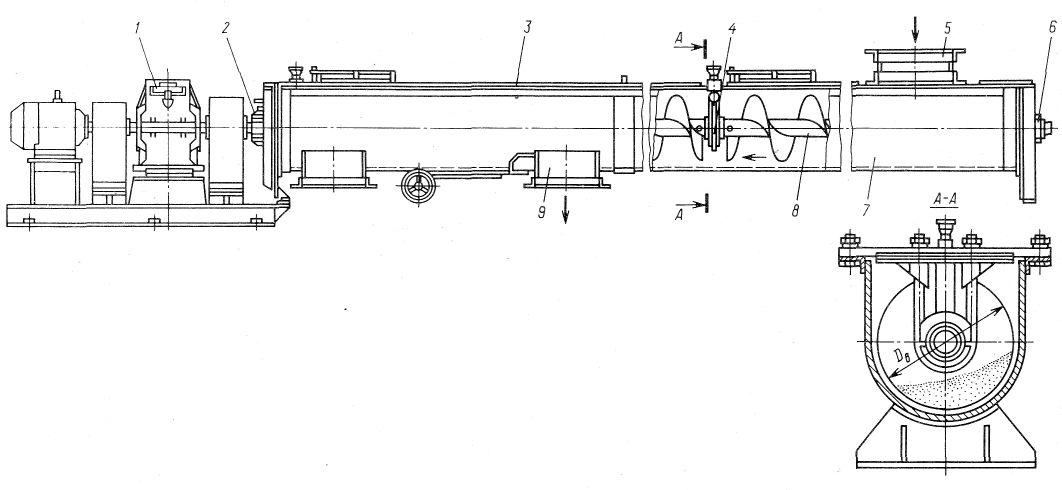

Горизонтальный конвейер (рисунок 1) состоит из неподвижного желоба 7, нижняя часть которого имеет форму полуцилиндра, закрытого сверху крышкой 3. В желобе на концевых 2, 6 и промежуточных 4 опорах размещен продольный вал 8 с закрепленными на нем витками. Вал получает вращение от привода 1. Груз подается в желоб через одно или несколько отверстий 5 в его крышке и скользит вдоль желоба при вращении винта. Совместному вращению груза с винтом препятствуют сила тяжести груза и трение его о желоб подобно тому, как движется по винту гайка, удерживаемая от совместного с ним вращения. Разгрузка производится через одно или несколько отверстий в днище 9, снабженных затворами.
Винт конвейера выполняют с правым или левым направлением спирали, одно-, двух- или трехзаходным. Поверхность винта может быть сплошной для транспортирования неслеживающихся порошковых и мелкозернистых грузов (цемента, мела, гипса, золы, сухого песка); ленточной — для мелкокусковых грузов (гравия, песчаника, известняка); фасонной — для тестообразных грузов (глины, бетона, цементного раствора) и с лопастями — для тестообразных грузов с одновременным интенсивным их перемешиванием. Вал винта для удобства сборки выполнен из отдельных секций. Концевые подшипники закреплены в торцовых стенках желоба. Подшипник со стороны, в которую перемещается груз, выполнен упорным. Этот подшипник воспринимает действующую вдоль вала осевую растягивающую силу. В местах установки
промежуточных опор витки винта прерываются.
Рисунок 3
ГОСТ 2037—75 регламентирует следующие ряды диаметров винтов. Dв : 100, 125, 160, 200, 250, 320, 400, 500, 630 и 800 мм. Шаг винта t — Dв, а для наклонных и трудноперемещаемых грузов его уменьшают до t= 0,8Dв или применяют двух- и трехзаходные винты. Частоту вращения винта выбирают в зависимости от вида перемещаемого груза и диаметра винта для обеспечения передвижения груза без пересыпания через вал. Желоб винтового конвейера обычно изготовляют из листовой стали толщиной 2...8 мм.
Горизонтальные конвейеры применяют для транспортирования груза на расстояние не более 40 м. Преимуществами этих конвейеров являются простота устройства и обслуживания, небольшие размеры; наличие промежуточной разгрузки, герметичность. Производительность горизонтальных конвейеров составляет не более 50 т/ч. К недостаткам относятся значительное истирание и измельчение груза, повышенное изнашивание винта и желоба, возможность образования внутри желоба скопления (затора) груза при перегрузке и повышенный удельный расход энергии.
