1 Код технического задания

Техническое задание (ТЗ) на курсовой проект выдается каждому студенту индивидуально преподавателем, ведущим проектирование в группе.

Индивидуальное содержание ТЗ определяется его условным кодом:

ДМ 03.05 00.01.

1 2 3 4 5

где цифрами обозначены места следующих исходных данных:

1. наименование дисциплины курсового проекта – «Детали машин»;

2. номер ТЗ, он же определяется по табл. 2.1 вид машины, фигурирующей в проекте. Геометрические размеры заданной схемы машины выбираются по табл. 2.2;

3. номер варианта ТЗ с конкретными цифровыми величинами параметров. Каждый номер ТЗ имеет десять вариантов.

Параметры выбираются по следующим таблицам:

Табл. 2.3 – нагрузка на рабочем органе машины;

Табл. 2.4 – скорость движения рабочего органа;

Табл. 2.5 – ресурс, режим работы (циклограмма нагружения) и масштаб производства.

Цифры 4,5,6 определяют типы передач в составе привода:

4 – наличие и тип ременной передачи по табл. 2.6;

5 – тип редуктора по табл. 2.7.

Отсутствие передач под цифрой 4 (00) в коде задания не указывается.

В табл. 2.1 и 2.7 в последних графах приводятся источники литературы, минимально необходимые для общего знакомства с назначением, устройством, особенностями машины и передач привода; для выбора прототипа эти источники лишь ориентируют студента в направлении сбора материала для проекта.

Основой данного проекта является ПРИВОД рабочего органа заданной машины, поэтому наименование проекта должно начинаться со слова «ПРИВОД» и затем – какой машины по номеру задания.

Например: ДМ – 01 –

Тема проекта: ПРИВОД винтового конвейера вертикального.

ТЗ оформляется на специальном бланке (см. приложение). Заполненный бланк подписывается студентом и преподавателем не позднее двух недель после выдачи задания.

Примеры расшифровки выданных студентам кодов технических заданий:

ДМ – 02.00. – 31.01,

В бланке «Техническое задание» (см. приложение) следует записать так:

Тема проекта: Привод винтового конвейера горизонтального ( 00 – по табл. 2.1).

Состав привода: ременная передача (02 – по табл. 2.6), редуктор цилиндрический одноступенчатый, горизонтальный (по табл. 2.7)

Исходные данные по варианту 08:

Исходные данные по варианту_00 задания:

Номинальный вращающий момент Т=330;

частота вращения n=130 мин^-1;срок службы h = 4 года; выпуск мелкосерийный

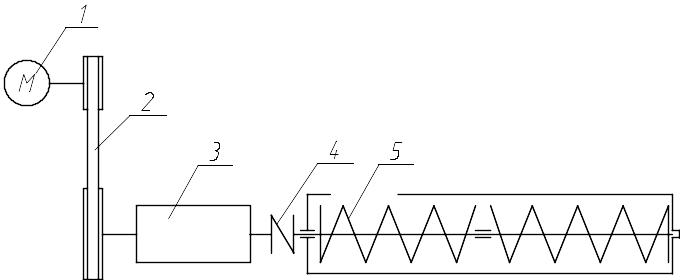

Кинематическая схема

1 – двигатель;

2 – ременная передача;

3 – редуктор цилиндрический одноступенчатый горизонтальный;

4 – муфта;

5 – шнек.

Рисунок 1 – Кинематическая схема

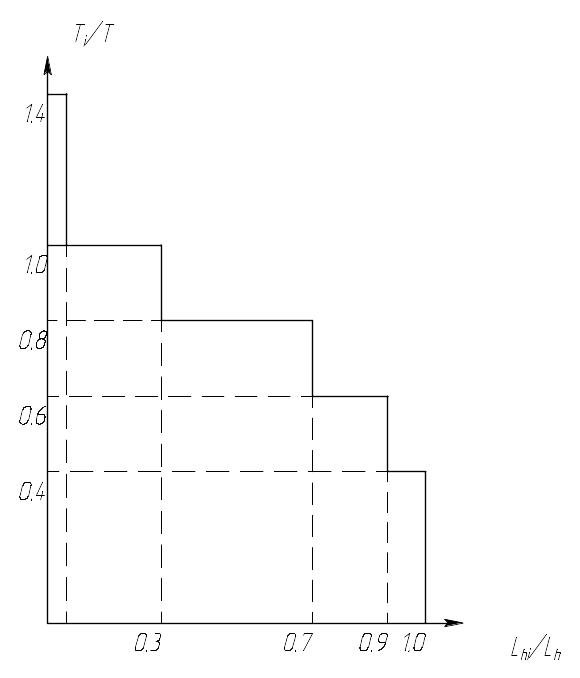

Циклограмма нагружения

(по табл. 2.5 для 0-го варианта): I = 4

Рисунок 2 – Циклограмма нагружения

2 Исходные данные

T, Н*м – номинальный вращающий момент;

n, мин^-1 – частота вращения;

h, год – срок службы привода в годах;

k_r - коэффициент годового использования;

k_c - коэффициент суточного использования;

D – диаметр;

а, град - угол наклона к горизонту;

Таблица 2.1 – Номера ТЗ и вид машины

№ задания	Наименование и схема технического устройства	Обозначения	Источник

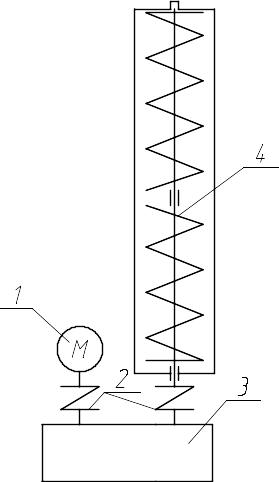

01	конвейер винтовой вертикальный	двигатель; муфта; редуктор; шнек.
02	конвейер винтовой горизонтальный	двигатель; ременная передача; редуктор; муфта; шнек.
03	Конвейер шнековый	1- двигатель 2- редуктор 3- муфта 4- шнек 5- кожух

Таблица 2.2 - Геометрические параметры к схемам заданий

№ задания	параметр	Варианты задания
		01	02	03	04	05	06	07	08	09	10
01	Dш, мм	220	200	150	160	250	200	220	200	180	180
02	Dш, мм	200	180	200	250	220	150	160	180	220	200
03	Dш, мм	250	220	250	150	180	160	180	200	160	220

Таблица 2.3 - Нагрузка на рабочем органе

№ задания	Параметр	Варианты задания
		01	02	03	04	05	06	07	08	09	10
01	T, Н·м	90	90	70	80	85	110	100	120	130	105
02	T, Н·м	135	140	180	190	150	200	230	240	250	220
03	T, Н·м	300	320	350	400	450	500	550	600	620	630

Таблица 2.4 - Скорость рабочего органа

№ задания	Параметр	Варианты задания
		01	02	03	04	05	06	07	08	09	10
01	n, мин-1	95	300	250	200	150	350	100	120	220	170
02	n, мин-1	100	350	200	95	250	300	150	170	120	220
03	n, мин-1	120	150	95	350	200	100	220	300	250	170

Таблица 2.5 – Ресурс, режим работы и масштаб производства

(для всех заданий)

Параметры	Варианты заданий
	01	02	03	04	05	06	07	08	09	10
1 Тпуск / Т	1,4	1,3	1,5	1,6	1,4	1,6	1,5	1,3	1,7	1,5
2 Число блоков нагрузки i=n	4	3	5	3	4	3	5	4	5	4
3 Тi / Т по блокам	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0
	0,8	0,8	0,8	0,75	0,75	0,6	0,9	0,5	0,5	0,6
	0,6	0,3	0,5	0,25	0,5	0,2	0,7	0,3	0,35	0,4
	0,4		0,4		0,25		0,4	0,1	0,25	0,2
			0,25				0,1		0,1
4 Lhi/Lh	0.3	0.4	0.3	0.5	0.4	0.6	0.2	0.4	0.5	0.3
	0.4	0.3	0.2	0.2	0.3	0.3	0.3	0.2	0.1	0.2
	0.2	0.3	0.3	0.3	0.1	0.1	0.2	0.3	0.2	0.2
	0.1		0.1		0.2		0.1	0.1	0.1	0.3
			0.1				0.2		0.1
5 Срок службы h в годах	4	5	4	6	7	4	5	6	5	3
6 Коэффициенты использования: годового kr	0,3	0,75	0,6	0,5	0,25	0,8	0,75	0,6	0,4	0,5
суточного kc	0,3	0,25	0,33	0,66	0,3	1,0	0,66	0,66	0,25	1,0
7 Выпуск	Мс	Е	Кс	М	Мс	Е	Кс	М	Кс	Мс

Таблица 2.6 - Ременная передача

[2, с.278]; [4, с.150]; [5, с.256]; [6, с.116]

Код	Обозначение	Тип ременной передачи	Источник
00		Передача отсутствует
01	ПС	Плоская с синтетическим ремнем	2, с.270
02	КН	Клиноременная с нормальным ремнем

Таблица 2.7 - Тип редуктора

Код	Тип редуктора
01	Цилиндрический одноступенчатый вертикальный
02	Цилиндрический одноступенчатый горизонтальный

Приложение А
