Билет 26 Вентилируемые и невентилируемые системы утепления фасадов

Применение теплоизоляционного материала с внутренней стороны наружной стены всегда связано с дополнительными затратами на пароизоляцию, т. к. конденсируемая влага выделяется в слое теплоизоляционного материала, снижая его эффективность. Для избежания выпадения конденсата предусмотрено устройство щелей для воздухооб­мена в воздушном зазоре между утеплителем и наружной стеной с внутренним возду­хом помещения.

Наиболее рациональное решение — применение наружной теплоизоляции стены

Для этого по наружной поверхности стены с сеткой 500x500 мм устанавливают кре­пёжные элементы, на которые насаживают утеплитель. Затем по поверхности утеплите­ля закрепляют анкерами оцинкованную проволочную сетку (или нейлоновую) и по ней производится трёхслойное оштукатуривание, что защищает утеплитель от атмосферных воздействий.

Пример решения слоистой конструкции ненесущей стены приведён на рис.6.11.

Стена состоит из внутреннего (несущего) и наружного (самонесущего) слоев кирпи­ча плотностью 1800 кг/м³, между которыми укладываются эффективные теплоизоляци­онные плиты толщиной 100, 150, 200 и 250 мм.

Наружный слой кладки толщиной 120 мм, поэтажно, соединяется гибкими связями с внутренним слоем, толщиной от 250 до 640 мм, определяемой по расчёту.

Для восприятия нагрузки от наружного слоя стены и утеплителя предусматривают­ся следующие конструктивные решения:

• перекрытие продлевается до наружного слоя фасадной стены с устройством шпо­нок для пропуска утеплителя;

• установка специальных керамзитных балочек с опиранием их на поперечные не­сущие стены, если здание имеет поперечно-стеновую систем;

• устройство керамзитобетонной рамки, заделанной в несущий слой (при продоль­но-стеновой системе).

РИС 5

Рис.6.9. Детали сечений стен кирпичной кладки: (а) по оконному проему и по те­лу стены (б) при сплошной кирпичной кладке; по оконному проему (в) и по телу стены (г) при эффективной кладке; 1 - кирпичная стена; 2 - штукатурка; 3 - штукатурный от­кос; 4 - утеплитель; 5 - металлическая сетка; 6 - фиксатор утеплителя; 7 - железобетон­ная перемычка; 8 - воздушная полость для вентиляции

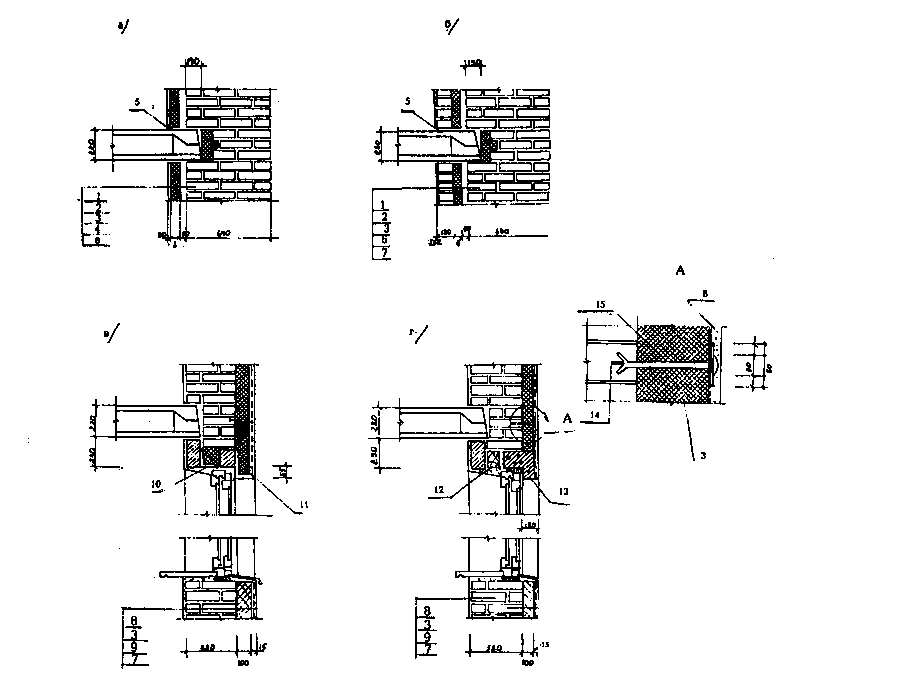

Рис.6.10. Сплошная кладка с утеплителем с внутренней или наружной стороны: а, б - варианты кон­струкции междуэтажного узла с утеплителем с внутренней стороны; в, г - варианты конструкции междуэтаж­ного узла с утеплителем с наружной стороны; 1 - кирпичная кладка; 2 - воздушная прослойка; 3 - утеплитель по деревянной обрешетке 4 - гипсокартонная плита; 5 - щель воздухообмена; 6 - внутренний слой кладки; 7 - штукатурка под обои; 8 - паропроницаемая штукатурка на клеящей основе; 9 - кирпичная стена ; 10 - сталь­ной уголок; 11 - гнутый металлический профиль; 12 - деревянный брусок ; 13 - керамзитобетонная перемыч­ка; 14 - болт; 15 - анкер

БИЛЕТ 27

Основные элементы каркаса одноэтажного производственного здания,

показать на схеме поперечного и продольного разреза (фрагмент) здания

В состав каркаса одноэтажного промышленного здания входят горизонтальные элементы:

- ригели,

-фермы,

-прогоны,

-балки,

-плиты покрытия,

- горизонтальные связи.

и вертикальные элементы

- колонны,

- вертикальные связи.

РИС6

РИС7

Поперечный и продольный разрезы:

1 стеновые панели; 2 колонны; 3 ферма; 4 плиты покрытия.

БИЛЕТ28

Покрытия промышленных зданий. Выполнить эскизы прогонных и

беспрогонных покрытий с наименованием слоев

Покрытие по прогонам. Прогоны выполняют из железобетона и ме­талла. Железобетонные прогоны из-за большой массы применяют редко, хотя они позволяют экономить сталь до 8 кг на 1 м2 покрытия. Прогоны длиной 6 м имеют сплошное сечение, а при длине 12 м - решетчатое

РИС9

К стропильным конструкциям прогоны крепят с по­мощью уголков и болтов.

Типы прогонов: 1 - железобетонные; б - стальные гнутого профиля; в - то же, прокатного; г -гешетчатые прогоны длиной 12 м

При прогонной схеме покрытия применяют легкие конструкции ог-эаждения:

а сбестоцементные и металлические листы

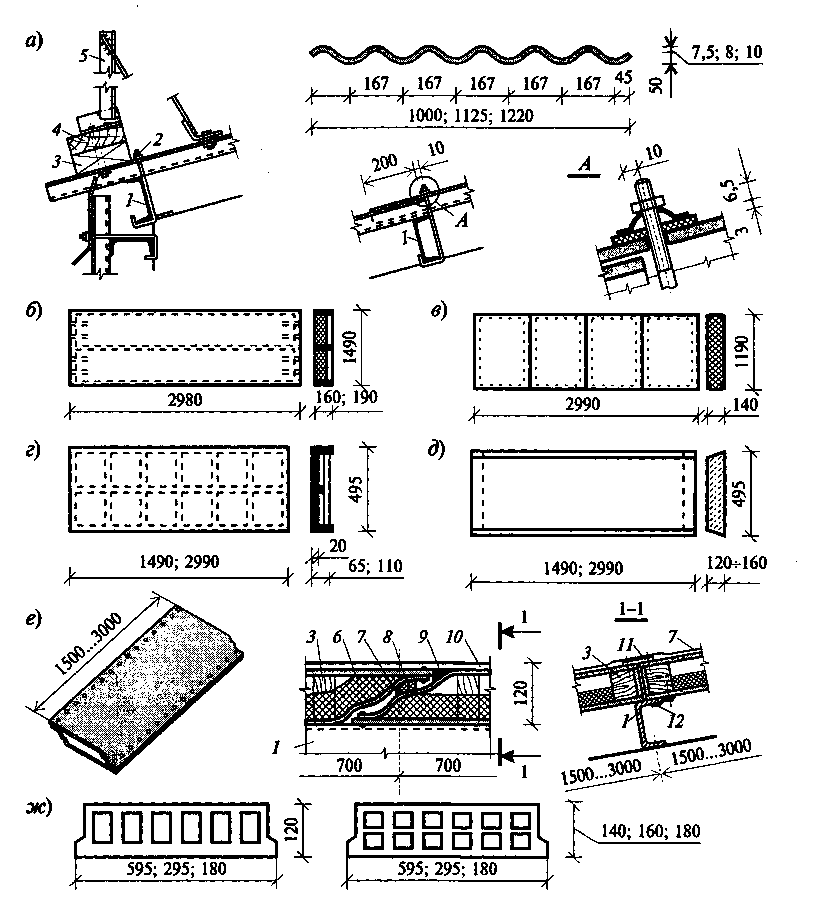

а - из асбестоцементных волнистых листов (лист и детали крепления); б - асбе-стоцементная плита на деревянном каркасе; в - то же, на алюминиевом каркасе; г - армоцементная плита; д - плита из легкого бетона; е - асбестоцементная по­лая плита (общий вид и детали крепления); ж - экструзионные асбестоцемент-ные панели; 1 - прогон; 2 - крюк; 3 - бобышки; 4 - доска 150x40мм; 5 - уголок 50x5 длиной 600мм; 6- утеплитель; 7- пароизоляция; 8- упругая прокладка; 9 -герметизирующая мастика; 10 - рулонный ковер; 11 - стальная накладка; 12 -кляммера

Для этого устанавливают две батареи домкратов.
