Тема12.Контрольніпристрої 541

_{суєтьсяу}

_.

^{вщведеному}

_.

^{положеню,}

_{завдякичому}

_.

^{звшьняєтьс}

_ярука

длявстановленнядеталі.Вбабці(рисунок12.13,д)заднєполо­

женняфіксуєтьсяперскидноюрукояткою,авбабцінарисунку

12.13,е-системою,якаскладаєтьсяздвохважелів,ціважелівстановлюютьсяврозпірзневеликимпереходомчерезмертвуточку.

Бабкизгвинтомімаховикоммаютьневисокучуйністьіможутьдеформуватидетальабооправку,якавстановлюєтьсявцентрах.Їхслідзастосовуватитількидляособливоважкихдеталей.

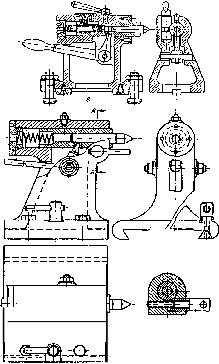

Рисунок12.13.Бабкизрухомимцентром:а-центрподаєтьсявідрукиіфіксуєтьсягвинтом;б-центрпідводитьсяпружиною,відводитьсярукояткою;

₅₄₂ д.І.Боровик.Технологічнаоснасткамеханоскладальноговиробництва

-А

·-·-<@)-·-

г

Рисунок12.13.Бабкизрухомимцентром:в,г-центрзмінниІізжорсткоюпружиноюдлябазуванняважкихдеталей;

Тема12.Контрольніпристрої 543

е

Рисунок12.13.Бабкизрухомимцентром:д-центрфіксуєтьсяпере­

ккдноюрукояткою;е-центрфіксуєтьсясистемоюздвохважілів

544 Д.І.Боровик.Технологічнаоснасткамеханоскладальноговиробництва

Урядівипадківбабка,яканесенерухомийцентрзаумовамиконструкціїповиннаматиділильниймеханізм.Подібнаконструк­ціяпоказананарисунку12.14.НаобертальномушпинделіІзакріп­ленийділильнийдиск2звідповідноюкількістюпазів.ФіксаціяпровадитьсяклиновидноюпланкоюЗ,якапереміщуєтьсявпрямо­кутнійнапрямнійізазоривякійвибираютьсяпланкоюзадопомогоюгвинтів5.Напрямнафіксуючоїпланки3розташовананаважелі6,який,центруючисьзахвостовикомшпинделяІ,неперешкоджаєйогообертанню.Гвинти7і8,якізакріпленіутрикут­нику9,здійснюютькутовепереміщенняважеля6разомзплан­коюЗ,чимзабезпечуєтьсяплавнеіточнепопереднєкутовевста­новленняшпинделяізв'язаноїзнимчерезхомугик1Одеталі,щоперевіряється.Гвинтом11затискуєтьсяважільувідрегульова­номуположенні,арукоятка12відводитьфіксуючупланкуприобер­танніділильногомеханізму.

12

з

10

2

Рисунок12.14.Бабкизділильнимдиском

Тема12.Контрольніпристрої 545

---------,·і

г----·

ІІІІІІ

_'І

L....:..,

І

,\.D

...

546 Д.І.Боровик.ТехІ-Іоnогічнаоснасткамеханоскладальноговиробництва

Крімгоризонтальнихбабок,широкозастосовуютьсяіверти­кальні.Вонимаютьпостійнозакріпленуаботаку,щопереміщує­тьсябабкуіззручнорозташованимвідведеннямверхньогорухо­могоцентра.Нарисунку12.15показаноконструкції,вякихпідні­манняцентраздійснюєтьсяваликом,якийнесешестернюзчеп­ленузрейкоюцентра.Конструкціянадвохпаралельнихколонкахрисунок12.15,аєменшжорсткоюізастосовуєтьсядлядеталейневеликоїваги.Конструкціязвиливанимстоякомшвелерногоперерізурисунок12.15,бмаєбільшужорсткістьізастосовуєтьсядлядеталейвеликоїдовжинитазначноїваги.Вобохконструкціяхнаведенихнарисунку12.15,перпендикулярністьосіцентрівдоплощиниосновизабезпечуєтьсялишеточністювиготовлення.Навідмінувідцього,вконструкції,якапоказананарисунку12.16передбарегулюванняцентрів.

9

Рисунок12.16.Вертикальнацентровабабкарегульована

НижнійцентрІ,якийсидитьвексцентричнійвтулці2,зараху·нокобертанняцієївтулкипереміщуєтьсянадеякувеличину,зміню­ючирадіусR.Закріпленнявтулки2увідрегульованомуположен­ніпровадитьсягвинтом3.
