Тема10.Пристроїдляавтоматизованоговиробництва 483

Необхідноврахуватизміщеннязаготовкиперпендикулярнодонапрямузавантаженнявпристрій(напрямоктранспортування).Вонозалежитьвідбоковогозазоруміжзаготовкоюінапрямнимипланками.Умовафіксаціїприцьому:

(в-в)І2<htgа,

деВів-відповіднорозмірміжнапрямнимипланкамиішириназаготовки;tgа=[(в-в)к]12/z(К-коефіцієнт,щодорівнює1,1-1,4.

Ізотриманихдвохзначеньа(функціївід"х"і(В-в))

приймаютьбільшезначення(звичайноа-вмежах30°).

Точністьфіксаціїзалежитьвідвибраноїсхемирозташуваннябазовихотворів.Діагональнерозташуванняелементівбазуваннязабезпечуєміжниминайбільшуміжосьовувідстаньі,якнаслідок,найменшіпохибки.Протеприцьомуускладнюютьсяконструкціямеханізмуфіксації,обробкиіконтрольбазовихотворіввзаго­товціікорпусіпристроюприйоговиготовленні(підпальці).Тимсамимнезавждизабезпечуєтьсявідчутнаперевагавточності.

Самоустаноннііпідвідніопори.Длядодатковоговстанов­леннязаготовокскладноїконфігураціїіпідвищенняїхжорсткостіприобробцівпристрояхзастосовуютьсамоустановвііпідвідніопори.

Нарисунку10.18показаносамоустановнуопорузгідроприво­

дом.Приподачімастилавбезштоковупорожнинугідроциліндра

1поршень2зіштоком3переміщуєтьсявверх.Післязіткненняопори4ззаготовкоюіїізупинкипружина5стискується.Подаль­шепереміщенняштокафіксуєположенняпідведеноїопоричерезклин6.Відведенняопоривідзаготовкипіслязакінченняобробкидосягаєтьсяподачеюмастилавштоковупорожиннугідроциліндраінаступнимдинамічнимдіяннямпоршиянашток.

Самоустановвіопоризастосовуютьякщосумарнезусиллязакріпленняісилрізаннянеперевищує1ООООН.Прибільшихзусилляхзастосовуютьсяпідвідні,більшжорсткіопори(рисунок

10.19).Вониможутьвиконуватисьзвмовтованим(виконання1)абовинесеним(виконання2)приводомвідведенняопоривідзаготовки.

₄₈₄ д.І.Боровик.Технологічнаоснасткамеханоскладальноговиробництва

_{4 5}

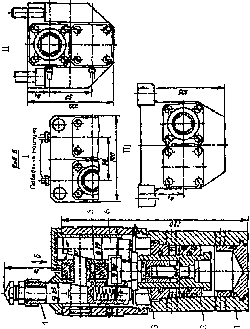

Рисунок10.19-Підвіднаопоразвмовтованим(1)івинесеним(2)приводомвідведенняопори:

1-гідроциліндр2-плvнжерЗ-опора:4-клин:5-пружина

;І

_11::

_ІІІ

......

!='

3

s:::

_"t)

_о

^-=

_IU

(І)

3оit

_ІІІ

s

³

о(І)ІІІ

^:_о^:t

^Cо^'u

_s^tD

¹_о^::J

_0'1

_:ж

^s

_ІІІ

ІІІ

_.р..

_сю

^(]1

486 А.І.Боровик.Технологічнаоснасткамеханоскладальноговиробництва

Схемазатискузаготовкиззастосуваннямавтоматичнопідведеноїопоринаведенанарисунку10.20.Опоравключаєпідпружиненийповзун7збазовимплатиком2,наякийспираєтьсяоброблюваназаготовка1,горизонтальнийштовхачб,якийприводитьсявдіюгідроцилінром5,проміжнийповзун4іблокуючийстержень3.Привідведенніштовхачабвправопідпружиненийповзун7підтискуєбазовийплатик2донижньоїповерхнізаготовки1,яказатиснутаповоротнимиприхватами8.Штовхаччерезповзун4передаєрухстержнюЗ,якийфіксуєположенняповзуна7.Зусиллярізання,щовиниклоприобробці,замикаєтьсянаклиновомускосіштовхачаб.

Післязакінченняобробкигідроциліндрпереміщуєштовхачвліво,відводячи(черезклиновупередачу)повзун7унизіодно­часнозвільняючипідклинюючийланцюг:повзун4-стержень3.

8

Рисунок10.20.Схемазатискудеталіззастосуваннямавтоматичнопідведеноїопори

Підвідніопоришироковикористовуютьсядляпідвищенняжорст­костітехнологічноїсистемипривиконанніфрезернихтаіншихтехнологічнихопераційАВіАЛ.

Елементиконтролювстановленнязаготовок.Зметоюзабезпе­

ченнянадійноїроботиприе1роївнаАВіАЛбезпостійногодогляду
